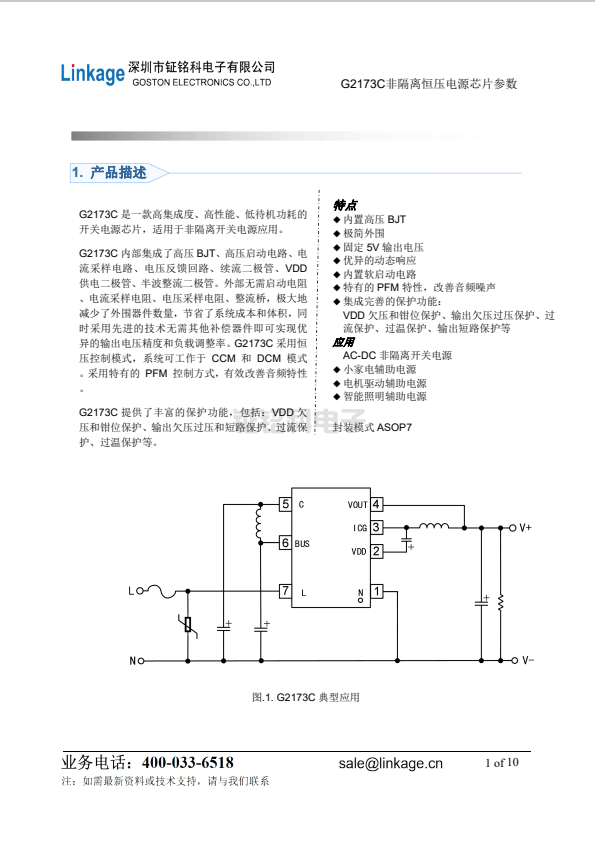

G2173C非隔離恒壓電源芯片

G2173C 是一款高集成度、高性能、低待機功耗的開關電源芯片，適用于非隔離開關電源應用。G2173C 內部集成了高壓 BJT、高壓啟動電路、電流采樣電路、電壓反饋回路、續流二極管、VDD供電二極管、半波整流二極管。外部無需啟動電阻、電流采樣電阻、電壓采樣電阻、整流橋，極大地減少了外圍器件數量，節省了系統成本和體積，同時采用先進的技術無需其他補償器件即可實現優異的輸出電壓精度和負載調整率。G2173C 采用恒壓控制模式，系統可工作于 CCM 和 DCM 模式。采用特有的 PFM 控制方式，有效改善音頻特性。G2173C 提供了豐富的保護功能，包括：VDD 欠壓和鉗位保護、輸出欠壓過壓和短路保護、過流保護、過溫保護等。

G2173C特點

◆ 內置高壓 BJT

◆ 極簡外圍

◆ 固定 5V 輸出電壓

◆ 優異的動態響應

◆ 內置軟啟動電路

◆ 特有的 PFM 特性，改善音頻噪聲

◆ 集成完善的保護功能：VDD 欠壓和鉗位保護、輸出欠壓過壓保護、過流保護、過溫保護、輸出短路保護等

G2173C應用

AC-DC 非隔離開關電源

◆ 小家電輔助電源

◆ 電機驅動輔助電源

◆ 智能照明輔助電源

封裝模式：ASOP7
