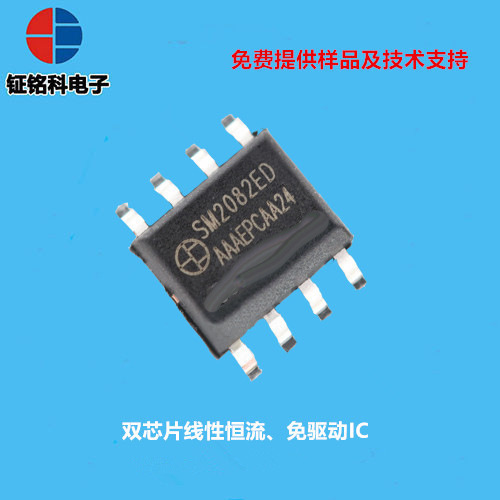

SM2082ED高壓線性恒流led驅動ic

概述

SM2082ED 是單通道LED 恒流驅動控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接Rext電阻設置為5mA~60mA，且輸出電流不隨芯片OUT 端口電壓而變化，較好的恒流性能。系統結構簡單，外圍元件極少，方案成本低。

特點

1.本司專利的恒流控制技術

  a)OUT 端口輸出電流外置可調，范圍5mA~60mA

  b)芯片間輸出電流偏差小于± 4%

2.輸入AC電壓：120V / 220V

3.支持可控硅調光應用電路

4.具有過熱保護功能

5.單顆芯片可做12W 系統方案

6.芯片可與LED 共用PCB 板

7.線路簡單、成本低廉

8.封裝形式：ESOP8

應用領域

1.T5/T8 系列LED日光燈管

2.LED路燈照明應用

3.LED球泡燈，LED吸頂燈
