SM2082C高壓線性恒流led驅動ic

概述

        SM2082C 是一款單通道 LED 線性恒流恒溫控制芯片，芯片耐壓大于500V，使用專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置，最大電流可達 100mA，且輸出電流不隨芯片 OUT 端口電壓而變化,具有較好的恒流性能。系統結構簡單，外圍元件極少，方案成本低。芯片具有過溫調節功能，當芯片溫度達到過溫調節點105℃時，輸出電流逐漸降低，起到保護 IC 的功能，提高應用可靠性。   封裝形式：SOT89-3

芯片散熱措施

SM2082C 芯片內部有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需有良好的散熱處理，確保SM2082C 芯片工作在合理的溫度范圍，常見散熱措施如下：

1）增大 SM2082C GND 鋪銅面積；

2）燈帶多芯片并聯應用時，芯片間隔距離加大，可減少溫度堆集；

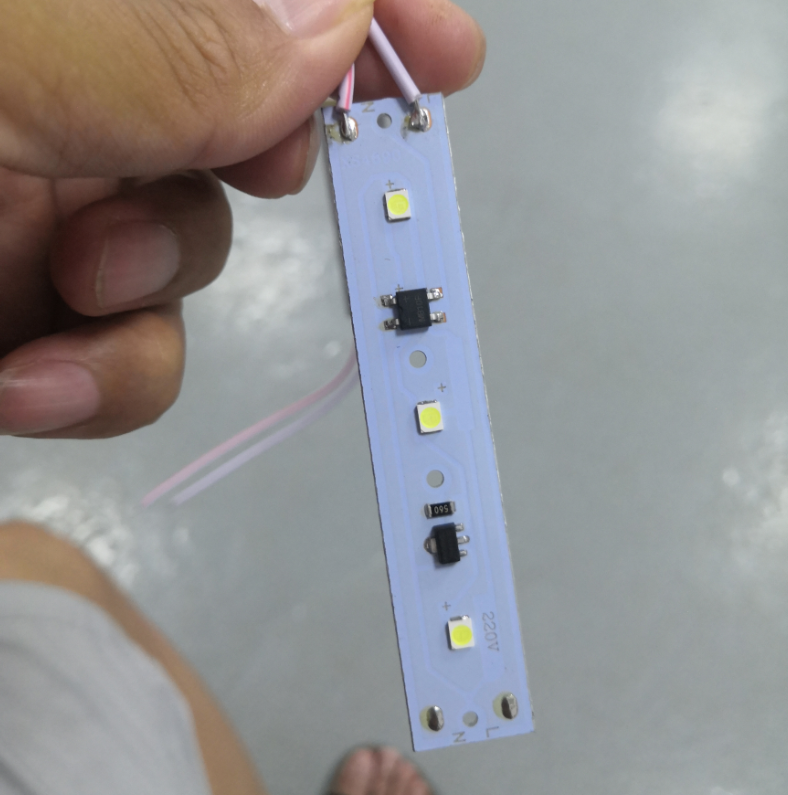

SM2082C 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多顆芯片并聯使用。

過溫調節功能

當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。SM2082C 集成了溫度補償功能，當芯片內部達到 105oC 過溫點時，芯片將會自動減小輸出電流，以降低燈具內部溫度。
