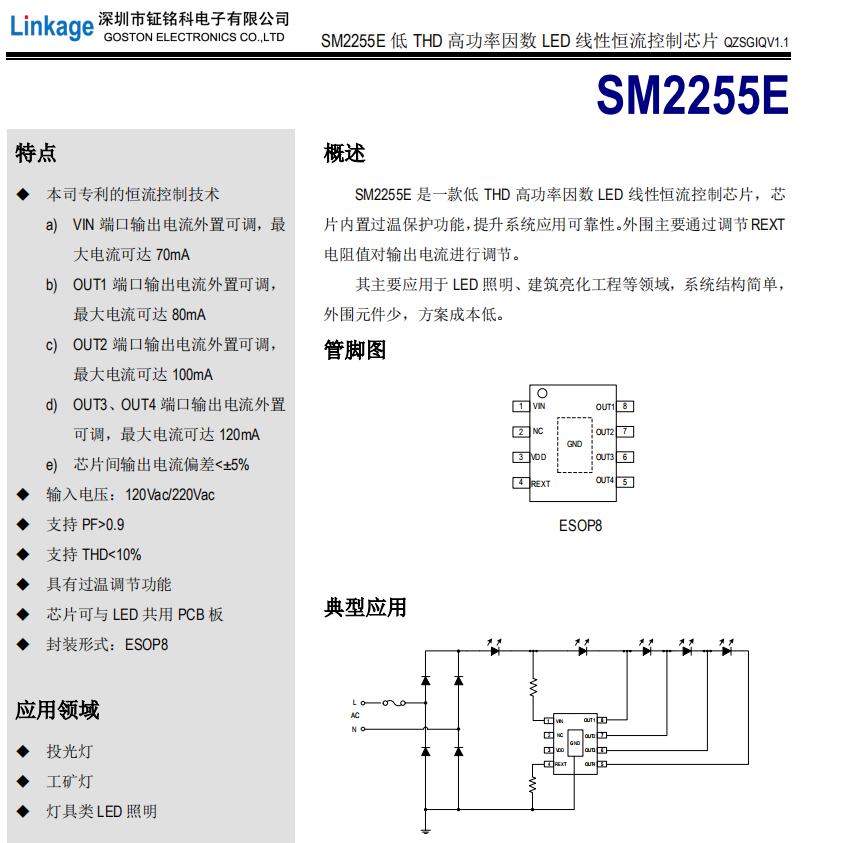

SM2255E

概述

SM2255E 是一款低 THD 高功率因數 LED 線性恒流控制芯片，芯

片內置過溫保護功能，提升系統應用可靠性。外圍主要通過調節REXT

電阻值對輸出電流進行調節。

其主要應用于 LED 照明、建筑亮化工程等領域，系統結構簡單，

外圍元件少，方案成本低。

特點

• ? 本司專利的恒流控制技術

a) VIN 端口輸出電流外置可調，最

大電流可達 70mA

b) OUT1 端口輸出電流外置可調，

最大電流可達 80mA

c) OUT2 端口輸出電流外置可調，

最大電流可達 100mA

d) OUT3、OUT4 端口輸出電流外置

可調，最大電流可達 120mA

e) 芯片間輸出電流偏差<± 5% ? 輸入電壓：120Vac/220Vac

• ? 支持 PF>0.9

• ? 支持 THD<10% ? 具有過溫調節功能

• ? 芯片可與 LED 共用 PCB 板 ? 封裝形式：ESOP8
