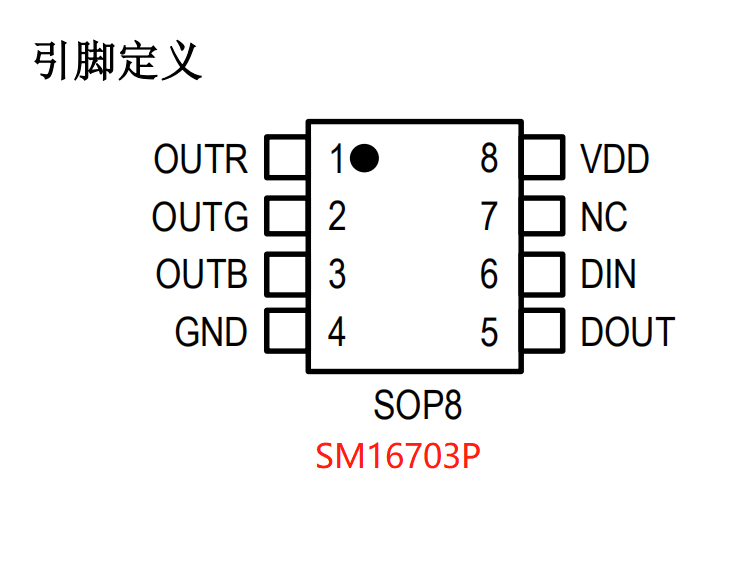

SM16703P三通道LED驅動控制芯片

SM16703P/SM16703PB概述 SM16703P是單線傳輸?shù)娜ǖ?/span>LED驅動控制芯片,采用單極性歸零碼數據協議。SM16703P內部包含電源鉗位模塊、信號解碼模塊、振蕩模塊、數據再生模塊、輸出電流驅動模塊等。其中 數據再生模塊在接受完本芯片的數據后，自動將級聯輸 出的數據整形轉發，保證數據串聯傳輸過程中不衰減。 SM16703P無需外接電阻，OUT R/G/B端口默認輸出 電流17mA。芯片外圍元器件少、簡單可靠。

特性說明 ? 內置電源鉗位，支持輸入電源電壓 5~24V ? OUT R/G/B 恒流值默認 17mA ? OUT R/G/B 上電狀態：輸出電流占空比 50% ? OUT R/G/B 端口耐壓 26V ? OUT R/G/B 輸出灰度等級：256 級 ? 同一幀顯示數據同步刷新 ? 數據串聯傳輸 ? 采用單極性歸零碼數據協議 ? 級聯數據整形后輸出，防止數據衰減 ? 信號傳輸速率：800Kbps ? 封裝形式：SOP8

應用領域 ? 室內 LED 裝飾照明 ? 建筑外觀/情景照明 ? 點光源、穿孔字 ? 軟燈帶、線條燈

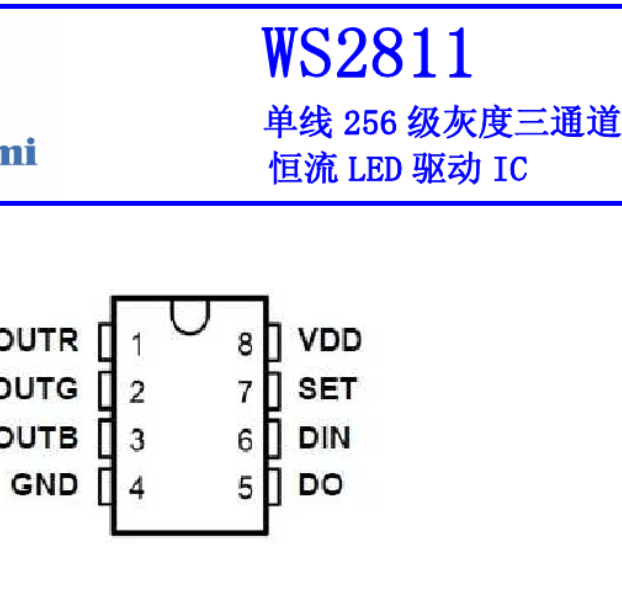

市場上的RGB幻彩燈帶軟燈條和點光源菠蘿燈等亮化燈飾很多選用的是SM16703,WS2811,TM1923,UCS1903等，外圍參數基本可以通用。區別主要是傳輸速率，工作頻率和數據的整形后的傳輸穩定性，及驅動電流的大小差別而已
