恒壓驅動芯片SM7033P 是一款恒壓控制芯片，內置 CS 電阻。全電壓范圍恒壓精度小于±3%，外

圍元件少，方案成本低。SM7033P 具有自恢復的輸出開短路等多重保護功能,，以提高系統
可靠性。




LED電源驅動icSM7033P 是一款恒壓控制芯片，內置 CS 電阻。全電壓范圍恒壓精度小于±3%，

外圍元件少，方案成本低。恒壓驅動芯片SM7033P 具有自恢復的輸出開短路等多重保護功能，以

提高系統可靠性。
內部穩壓器DRAIN 端口通過 JFET 對 VDD 電容充電，利用穩壓器的穩壓特性穩定 VDD 的電壓。




恒壓控制
芯片通過 FB 端口電壓進行跳頻控制, 即當系統輸出電壓升高時，芯片工作頻率降低；當系統

輸出電壓降低時，芯片工作頻率升高，從而穩定輸出電壓，得到高恒壓精度。


恒壓驅動芯片SM7033P主要功能特點:

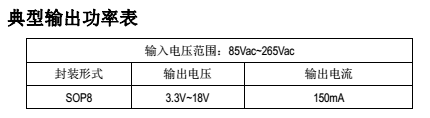

寬電壓 85Vac~265Vac 輸入
恒壓精度小于±3%

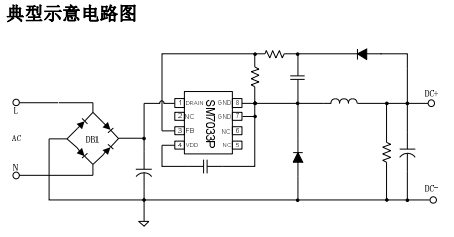

拓?fù)浣Y(jié)構支持：
BUCK/FLYBACK/BUCK-BOOST
可使用貼片電感或棒形電感
內置自恢復輸出開短路保護功能
外圍元件少
成本低

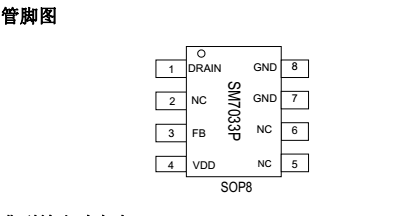

封裝形式：SOP8




恒壓驅動芯片SM7033P應用領域
小家電應用
待機電源a
MCU 或功能模組供電電源
智能wifi插座，藍牙供電模塊



注：表貼產品焊接最高峰值溫度不能超過  260℃，溫度曲線依據  J-STD-020標準、參考工廠實

際和錫膏商建議由工廠自行設定。



SM7033P是一款恒壓控制芯片，內置  CS電阻。全電壓范圍恒壓精度小于±3%，外圍元件少，方

案成本低。
SM7033P具有自恢復的輸出開短路等多重保護功能，以提高系統可靠性。

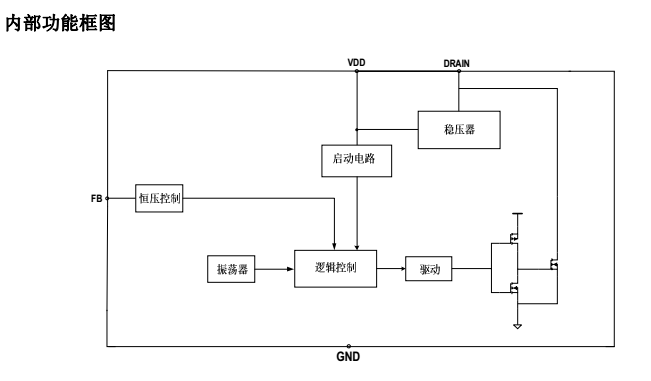

內部穩壓器
?
?
DRAIN端口通過  JFET對  VDD電容充電，利用穩壓器的穩壓特性穩定   VDD的電壓。
恒壓控制
SM7033恒壓驅動芯片通過 FB端口電壓進行跳頻控制,即當系統輸出電壓升高時，芯片工作頻率降

低；當系統輸出電壓降
低時，芯片工作頻率升高，從而穩定輸出電壓，得到高恒壓精度。




?
前沿消隱電路
為了消除高壓功率管在開啟瞬間產生的尖峰造成的干擾，內置前沿消隱電路，避免芯片在功率管

開啟瞬間
產生誤動作。
保護控制
SM7033P芯片完善的各種保護功能提高了電源系統的可靠性，包括：逐周期峰值電流限制，輸出

短路保護，
輸出開路保護等。
