開關電源控制芯片DK125低成本BUCK簡單電路應用比CYT穩定
開關電源控制芯片DK125功能描述
開關電源控制芯片DK125是次級反饋，反激式 AC-DC 反激式離線式開關電源控制芯片。
芯片采用高集成度的
CMOS 電路設計，具有輸出短路、次級開路、過溫、過壓等保護功能。芯片內置高壓功
率管和自供電線路，具有外圍元件極少，變壓器設計簡單（變壓器不需要供電繞組）等
特點。
開關電源控制芯片DK125產品特點
?全電壓輸入 90V—264V。
?內置 700V 功率管。
?芯片內集成了高壓恒流啟動電路，無需外部啟動電阻。
?專利的自供電技術，無需外部繞組供電。
?待機功耗小于 0.3W。
?65KHz PWM 開關頻率。
?內置變頻功能，待機時自動降低工作頻率，在滿足歐洲綠色能源標準（ < 0.3W）同
時，降低了輸出電壓的紋波。
?內置斜坡補償電路，保證在低電壓及大功率輸出時的電路穩定。
?頻率抖動降低 EMI 濾波成本。
?過溫、過流、過壓以及輸出短路，次級開路保護。
?4KV 防靜電 ESD 測試。
開關電源控制芯片DK125應用領域：
24W 以下 AC-DC 應用包括：電源適配器、LED 電源、電磁爐、空調、DVD、機頂盒等
家電產品。

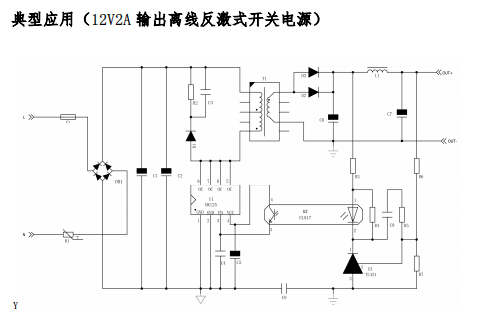

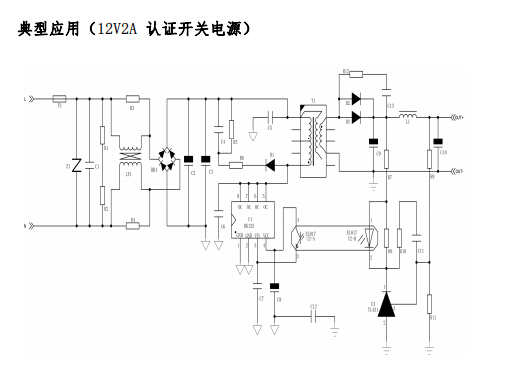

開關電源控制芯片DK125:

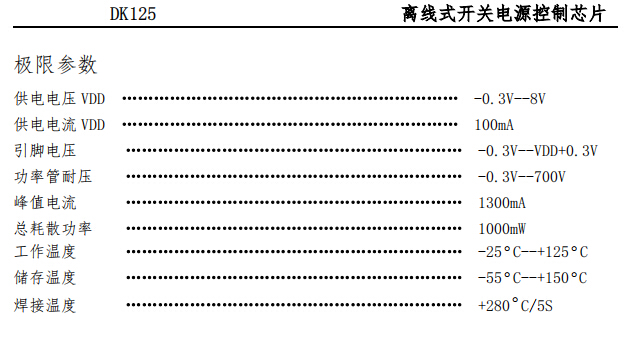

極限參數
供電電壓 VDD ……………………………………………………… -0.3V--8V
供電電流 VDD ……………………………………………………… 100mA
引腳電壓 ……………………………………………………… -0.3V--VDD+0.3V
功率管耐壓 ……………………………………………………… -0.3V--700V
峰值電流 ……………………………………………………… 1300mA
總耗散功率 ……………………………………………………… 1000mW
工作溫度 ……………………………………………………… -25 ? C--+125 ? C
儲存溫度 ……………………………………………………… -55 ? C--+150 ? C
焊接溫度 ……………………………………………………… +280 ? C/5S

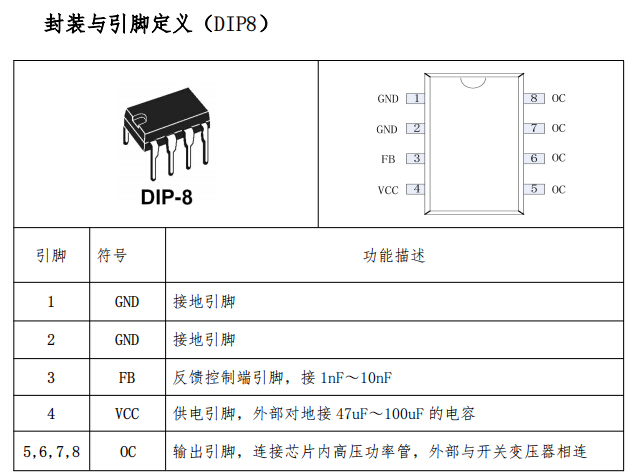

開關電源控制芯片DK125:

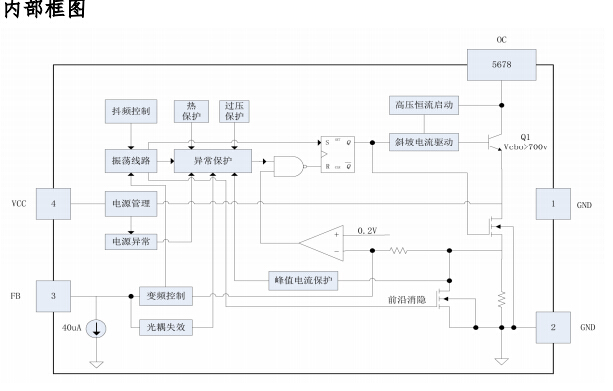

功能描述
上電啟動
上電啟動時，芯片通過內部連接 OC 和 VCC 引腳的高壓電流源，對外部的 VCC 儲能電
容充電，當 VCC 電壓升高到 4.7V 的時候，關閉高壓電流源,啟動過程結束，控制邏輯
開始輸出 PWM 脈沖。
開關電源控制芯片DK125軟啟動
上電啟動后，芯片開始輸出 PWM 脈沖。為防止瞬時的輸出電壓過沖，變壓器磁芯飽和
，功率管和次級整流管應力過大，芯片內置 16MS 軟啟動電路，在 16MS 內，會逐漸增
加 PWM 的開通時間，使功率管的峰值電流從 100MA 線性增加到最大峰值電流。
開關電源控制芯片DK125反饋控制
芯片采用逐周期限值峰值電流的 PWM 控制方式, 通過偵測 FB 的反饋電壓來調節限制
電流。當 PWM 開通后，芯片檢測功率管輸出電流，直到功率管輸出電流達到當前的限
制電流后關斷功率管，等待下一個 PWM 開通周期。 FB 電壓在 1.5V-2.5V 之間會線
性的調節限制電流。1.5V 對應最大限制電流，2.5V 對應最小限制電流。當負載加重時
，F(xiàn)B 電壓會逐漸降低；反之則 FB 電壓會逐漸升高。當負載過重，F(xiàn)B 電壓小于 1.5V
時，芯片會進入短路或者過載保護的判定。當負載很輕，F(xiàn)B 電壓大于 2.5V 時，控制
電路會將 PWM 的開關頻率由 65KHZ 減小到 22KHZ,并以最小開通時間開通。當負載更
輕時，F(xiàn)B 電壓會繼續升高；當 FB 電壓高于 2.8V 時，控制電路停止 PWM 輸出，芯
片進入待機突發模式。
開關電源控制芯片DK125待機突發模式
待機時，F(xiàn)B 電壓會升高到 2.8V 以上，芯片停止 PWM 輸出。當輸出電壓略微下降，
FB 電壓低于 2.8V 時，芯片會重新輸出一些 PWM 脈沖來維持設定的輸出電壓；這種突
發
的輸出方式，可以實現較低的待機功耗。
開關電源控制芯片DK125頻率調制
為了滿足 EMI 的設計要求，降低 EMI 的設計復雜度和成本，芯片內設有一個頻率調
制電路，PWM 的頻率將以 65KHZ 為中心，以 0.5KHZ 的步進頻率在 16 個頻率點上運
行。
開關電源控制芯片DK125自供電
芯片使用了專利的自供電技術，控制 VCC 的電壓在 4.7V 左右，提供芯片自身的電流
消耗，這樣可以省略外部變壓輔助繞組，簡化變壓器的設計。
開關電源控制芯片DK125峰值電流保護
任何時候芯片檢測到內部功率管的峰值電流超過 1.3A 時，立即關斷功率管，保護功率
管和相應器件免于破壞。
開關電源控制芯片DK125恒定功率控制
為了防止高壓時輸出過功率，芯片內置了高低壓功率補償電路，使不同電網電壓輸入時
的最大輸出功率基本一致。
開關電源控制芯片DK125電源異常
因外部異常導致 VCC 電壓低于 3.6V 時，芯片將關斷功率管，進行重新啟動。
因外部異常導致 VCC 電壓高于 6.5V 時，立即啟動 VCC 過壓保護，停止輸出脈沖，
直到 VCC 過壓狀況解除。
開關電源控制芯片DK125功率管過壓保護
次級開路，輸入母線電壓過高，變壓器漏感過大，都會引起功率管 OC 較高的尖峰
電壓；為保護功率管不被破壞，當電路檢測到功率管 OC 電壓超過 600V 時，會立即拉
高
FB 電壓，停止輸出 PWM 脈沖，直到功率管過壓狀況解除。
開關電源控制芯片DK125短路和過載保護
次級輸出短路或者過載時，F(xiàn)B 電壓會低于 1.3V; 在某些應用中，由于電機等感性負載
在啟動時需要較高的啟動電流，可能導致電路短時間的過載，因此芯片第一次過載保護
的判定時間是 512mS。如果 FB 電壓在 512mS 內恢復正常，芯片不會判定過載或短路
； 如果 FB 電壓在 512mS 內始終低于 1.3V,則判定為次級輸出短路，立即啟動短路
保護,并
開關電源控制芯片DK125將短路保護判定時間縮短為 32mS,直到短路狀況解除。
過溫保護
任何時候檢測到芯片溫度超過 130℃，立即啟動過溫保護，停止輸出脈沖，直到過溫狀
況解除。
