特  點：

1、 差分信號傳輸速率:250~750kbps;

2、 無信號可設置預設亮燈顏色；

3、 級聯寫碼線開路寫碼成功時顏色（紅色）警告；

4、 R/G/B/W/Y五通道調光；

5、 RGB17mA電流（白平衡可調），W/Y雙通道電流可控（18~60mA）；

6、 65536灰度4K刷新率、不會出現拍攝頻閃現象

7、 在線升級點光源的功率參數，無需硬件修改；

8、 級聯使用時可實現按通道數寫址功能，不占用通道；

9、 PCB面積遠小于同類方案板，EMC檢測余量多；

10、芯片封裝體為：MSOP8或者SOP8。

應用原理：

本方案使用我司的SM17500P作為DMX512協議轉發芯片，配合我司兩顆SM16803P三通道65536灰度4K刷新率的芯片，其中一顆負責RGB的小電流驅動，另外一顆負責大電流WY的驅動，當然也可以延伸做6色的方案，整個方案使用小尺寸封裝的MSOP8，點光源方案尺寸可以做得更小，當然也可以選擇常規尺寸SOP8封裝使用在PCB空間足夠的方案上，針對未來趨勢推出的5,6色方案在目前芯片的選型上使用2個SOP16封裝的4通道DMX512芯片成本更具優勢，寫碼更容易操作，不浪費通道地址，PCB布線，EMC檢測上更具優勢。

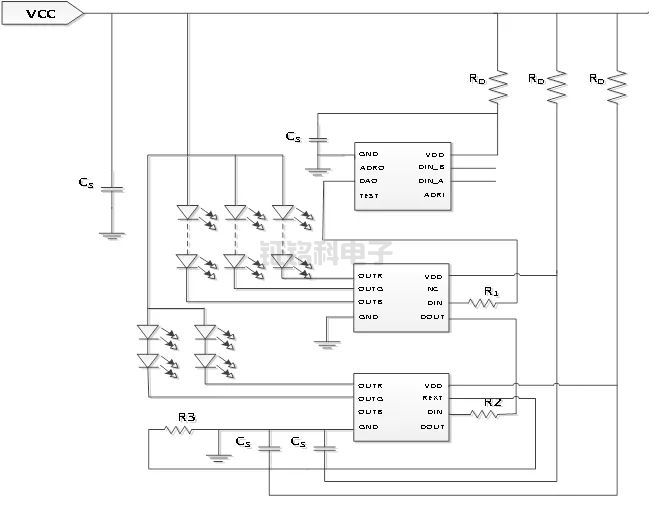

電路原理圖：

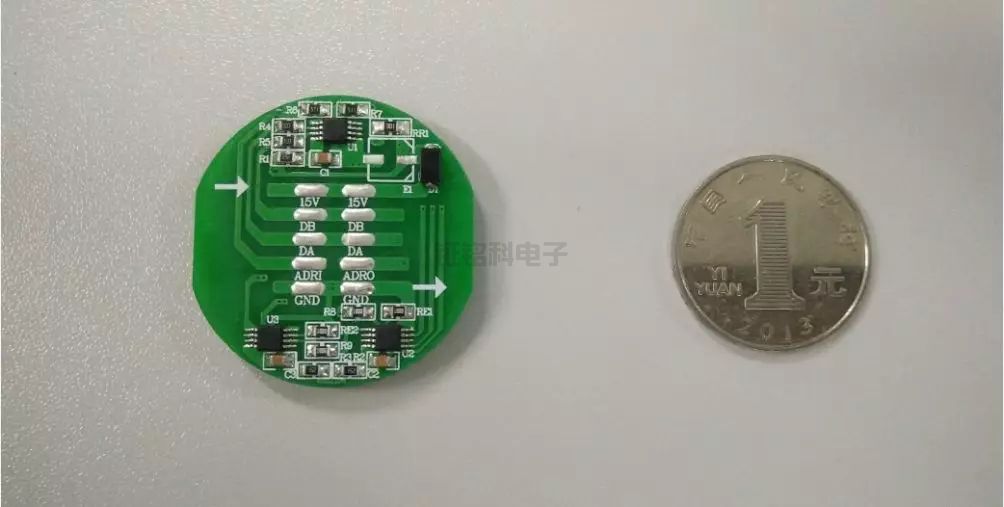

實物圖比較：

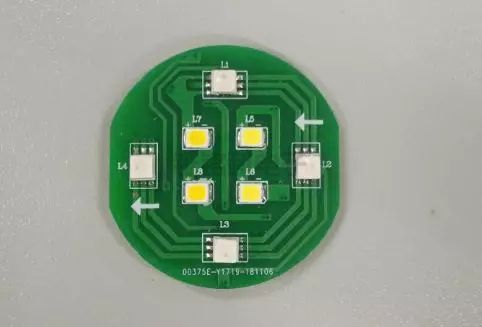

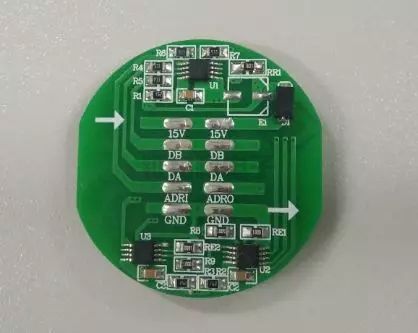

方案板正反面對比圖
