LED恒流驅動電路圖是一種常見的電路設計，用于驅動LED燈。LED恒流驅動電路可以確保LED燈的亮度穩定，不受電壓波動的影響，使得LED燈在長時間使用時保持一致的亮度，延長LED燈的使用壽命。

LED恒流驅動電路通常由電源、恒流驅動芯片和LED燈組成。電源為整個電路提供穩定的電壓，而恒流驅動芯片則起到控制LED燈電流的作用。LED恒流驅動電路圖還可以包括過壓保護和過流保護等保護電路，以確保LED燈在異常情況下的安全使用。

對于LED恒流驅動電路圖的設計，需要考慮LED燈的工作電流和電壓特性，選取合適的恒流驅動芯片，并且進行嚴格的電路布局和參數計算，以確保電路的穩定性和安全性。

在 LED 恒流驅動電路圖中，恒流驅動芯片的選擇非常重要。目前市場上常見的恒流驅動芯片有許多種，每種都有自己的特點和適用范圍。下面介紹三款簡單實用的LED恒流驅動電路圖。

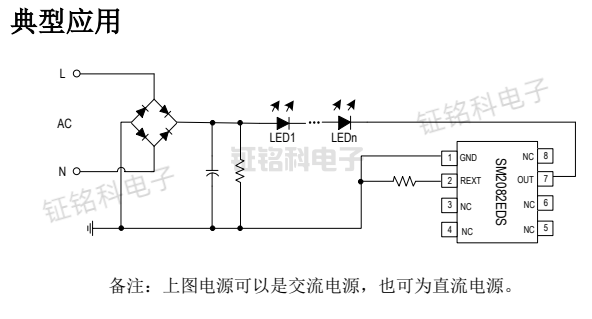

第一款LED恒流驅動電路圖-SM2082EGS:

SM2082EDS 是一款單通道LED線性恒流控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置，最大電流可達 100mA，且輸出電流不隨芯片 OUT 端口電壓而變化，具有較好的恒流性能。系統結構簡單，外圍元件極少，方案成本低。

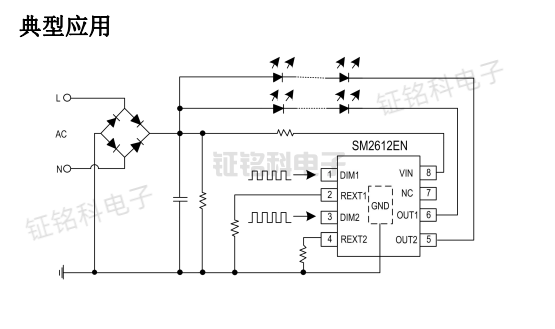

第二款LED恒流驅動電路圖-SM2612EN:

SM2612EN 是一款雙通道可調光 LED 線性恒流控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置，且輸出電流不隨芯片 OUT 端口電壓而變化。芯片可通過 DIM 端口實現 PWM 調光功能，OUT 端口輸出電流為模擬量，調光無頻閃，具有良好的調光精度。系統結構簡單，外圍元件極少，方案成本低。

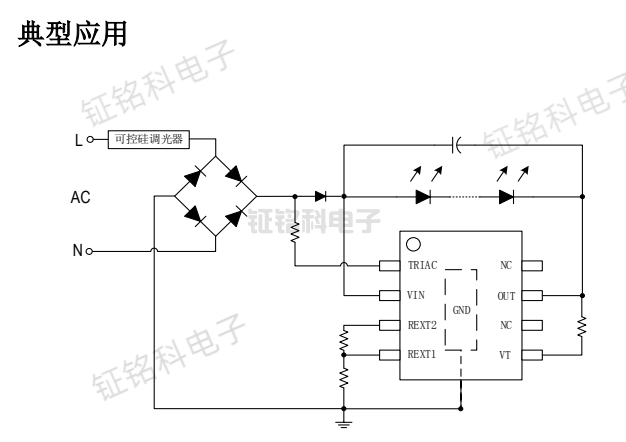

第三款LED恒流驅動電路圖-SM2196KF:

SM2196KF 是一款高效帶可控硅檢測、線網電壓補償?shù)碾p通道LED 線性恒流控制芯片，該芯片使用本司專利的恒流和恒功率控制技術，通過檢測 VT 端口電壓控制輸出電流，從而使得在輸入電壓變化時，輸入功率基本保持不變；同時具有良好的可控硅兼容性，通過檢測 TRIAC 端口電壓控制泄放電流，從而使得在無可控硅接入系統時，關閉 TRIAC 端口，在有可控硅接入系統時，正常開啟 TRIAC端口。芯片具有過溫調節功能，當芯片溫度過高，減小輸出電流，提高系統應用可靠性。
