在現代電子顯示技術中，LED顯示屏以其高亮度、低功耗和長壽命等特點，被廣泛應用于各種顯示場景。而要實現LED顯示屏的高效、穩定工作，背后離不開先進的驅動控制芯片。其中，SM5166PS作為一款優秀的LED顯示控制驅動芯片，憑借其出色的性能和特點，為LED顯示屏帶來了諸多優勢。

SM5166PS芯片內置了3-8譯碼器，這一設計使得它能夠提供8通道的輸出電流驅動。每個通道的最大電流可達2.5A，這一強大的驅動能力足以應對大多數LED顯示屏的需求。不僅如此，OUT1~OUT8端口還內置了電壓鉗位電路，這一創新設計能夠有效消除LED顯示屏的“列上拖影”現象。在實際應用中，這意味著顯示屏的刷新率得到了顯著提升，畫面更加清晰流暢。

除了上述優點外，SM5166PS芯片的高集成度也是其一大亮點。通過高度集成的設計，這款芯片能夠?yàn)閼?yīng)用方案節省寶貴的空間，降低走線復雜度，從而進一步降低應用風險。這對于追求高效、穩定的LED顯示屏應用來說，無疑是一大福音。

在電源管理方面，SM5166PS芯片的工作電壓范圍為3.3V ~ 5.5V，適應性廣泛。同時，其內置的8通道PMOS驅動管，使得OUT最大連續輸出電流能夠達到2.5A，保證了LED顯示屏的穩定工作。此外，該芯片還能夠有效消除由LED漏電造成的顯示屏行暗亮問題，進一步提升了顯示效果。

值得一提的是，SM5166PS芯片還支持內置使能選擇，這為擴展應用提供了極大的便利。通過靈活的使能選擇，用戶可以根據實際需求進行定制化的應用設計，實現更多樣化的顯示效果和控制方式。

LED顯示控制驅動芯片SM5166PS三種應用方案原理圖見以下：

第一種：顯示屏 8 掃應用方案原理圖

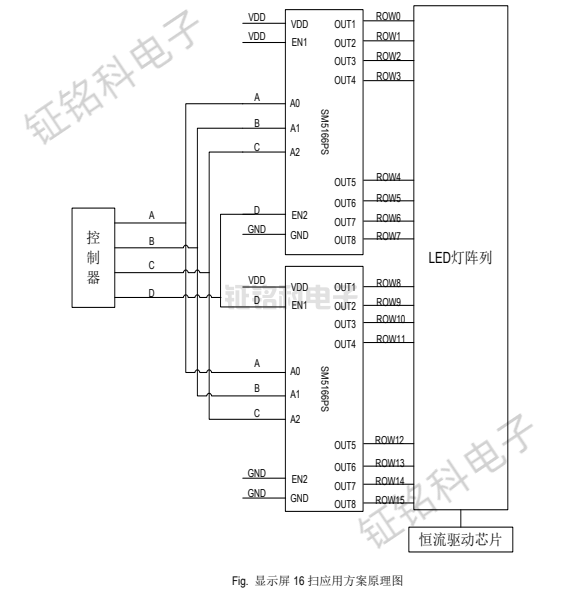

第二種：顯示屏 16 掃應用方案原理圖

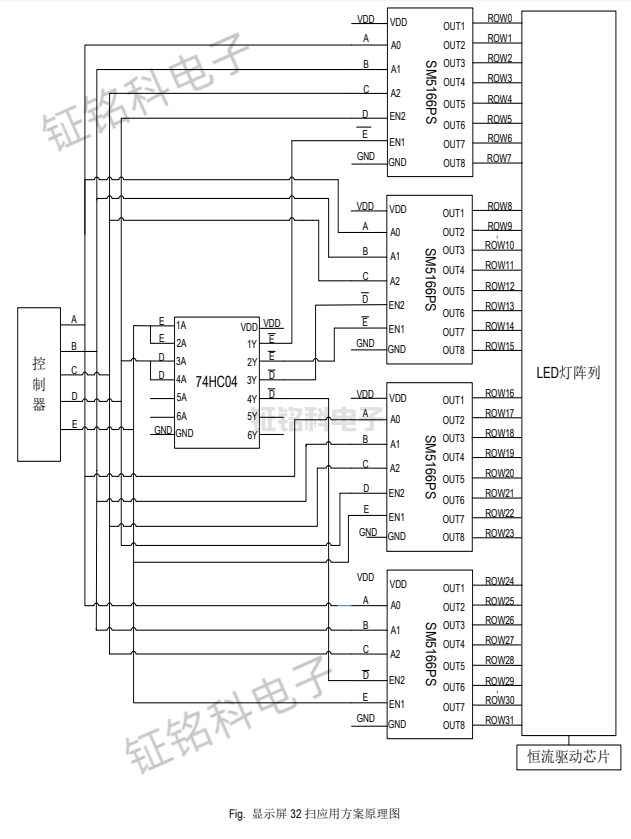

第三種：顯示屏32掃應用方案原理圖
