4通道256級調光灰度驅動芯片是一種專為LED照明應用設計的集成電路，它允許用戶通過精細控制每個通道的亮度來實現豐富的色彩和動態效果。以下是關于4通道256級調光灰度驅動芯片的詳細解釋：

1.通道數：芯片具有四個獨立的輸出通道，每個通道可以連接一個或多個LED，實現獨立控制。

2.灰度級別：每個通道都支持256級灰度調光，這意味著每個通道的亮度可以從完全熄滅（0級）平滑地調整到最大亮度（255級）。通過組合不同通道的灰度級別，可以實現復雜的色彩和亮度變化。

3.調光方式：通常采用PWM（脈寬調制）技術進行調光。PWM技術通過改變脈沖的寬度（占空比）來控制LED的平均亮度，從而實現灰度級別的調節。這種調光方式具有響應速度快、亮度調節范圍大、功耗低等優點。

4.數據通信：驅動芯片通常通過串行通信接口（如SPI、I2C等）接收來自控制器的數據。數據包括每個通道的灰度級別信息和其他控制指令。芯片內部的數據處理單元將這些數據解碼并轉換為相應的PWM信號，以控制LED的亮度。

5.恒流控制：為了保證LED的穩定性和一致性，驅動芯片通常具有恒流控制功能。這意味著無論輸入電壓如何變化，驅動芯片都能確保每個通道的LED以恒定的電流工作，從而保持亮度和顏色的穩定性。

6.其他功能：除了基本的調光和通信功能外，一些驅動芯片還集成了其他功能，如溫度檢測、過流保護、短路保護等。這些功能有助于提高系統的安全性和可靠性。

4通道256級調光灰度驅動芯片廣泛應用于各種LED照明應用中，如LED顯示屏、LED廣告牌、LED景觀照明等。它們能夠?qū)崿F(xiàn)豐富的色彩和動態效果，提升產品的競爭力和用戶體驗。

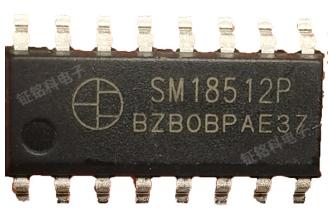

其中SM18512PS就是一款采用并聯方式、差分信號傳輸?shù)乃耐ǖ?a href="http://www.13563673777.cn/" target="_blank" title="LED驅動芯片">LED驅動芯片，其設計特點和應用優勢包括：

1.信號差分傳輸：差分信號傳輸是一種用于提高信號傳輸質量和穩定性的技術，通過傳輸兩個互補的信號，接收端可以消除共模噪聲，提高信號的抗干擾能力。這使得SM18512PS能夠應對復雜環境的需求，特別是在城市景觀亮化工程中，能夠有效減少外界干擾，保證LED燈的穩定性和可靠性。

2.帶載點數多：SM18512PS能夠驅動多個LED燈或其他設備，減少了驅動芯片的數量，降低了系統的復雜性和成本。同時，多帶載點也意味著更大的靈活性和可擴展性，適用于各種規模的LED照明系統。

3.抗干擾能力強：差分信號傳輸和芯片內部的抗干擾設計使得SM18512PS具有較強的抗干擾能力，能夠在復雜的電磁環境中穩定工作。這對于城市景觀亮化工程來說尤為重要，因?yàn)檫@類工程通常面臨各種電磁干擾源。

4.傳輸距離遠：SM18512PS的信號傳輸距離較遠，能夠滿足大規模LED照明系統的需求。無論是室內還是室外環境，都能實現穩定的信號傳輸。

5.靈活的電流增益設置：OUT R/G/B/W端口的輸出電流為18mA，并且可以通過控制器參數分別設置OUT R/G/B/W的32級電流增益。這意味著用戶可以根據不同的場景和需求，靈活調節LED燈的亮度和顏色，實現更加豐富的視覺效果。

6.高PWM刷新率：OUT端口的PWM刷新率高達4KHz，這大幅度提升了畫面的刷新率。在LED照明系統中，高刷新率意味著更加細膩、生動的顯示效果，能夠提升用戶的視覺體驗。

此外，SM18512PS還兼容并擴展了DMX512（1990）信號協議，這使得它能夠與其他采用該協議的設備和系統無縫對接，進一步擴大了其應用范圍。在城市景觀亮化工程、小區LED燈光亮化設計方案、LED樹木燈光亮化方案等多種場合中，SM18512PS都能提供穩定可靠的控制支持，滿足不同場景下的照明需求。
