洗墻燈和線條燈DMX512協議LED驅動芯片是專為這兩種燈具設計的，用于實現高效、可靠的LED驅動控制。以下是關于這類驅動芯片的詳細解答：

一、DMX 512協議概述

DMX 512協議（Digital Multiplex）是國際通用的一種高速數據輸出協議，用于從控制臺用標準數字接口控制調光器。該協議具有簡單、可靠以及靈活等特點，并在傳統舞臺行業廣泛運用。

DMX 512協議的主要特點包括：

1. 采用單向通信方式。
2. 通信需要傳輸一個88us的低電平數據作為一包數據的起始幀頭，接收方有間隙檢測電路，需找數據起始幀頭，無通信校驗。

3. 傳輸速率固定為250kbps，每個數據位的時間是4us，每個字節是十一位（即44us）。因此，512個字節的數據傳輸時間為22.528ms。




二、洗墻燈和線條燈DMX512協議LED驅動芯片的特點

1. 專為洗墻燈和線條燈設計：這類驅動芯片考慮了洗墻燈和線條燈的特定需求，如功率、散熱、防水等，以提供最佳的驅動效果和穩定性。
2. 支持DMX 512協議：芯片內置DMX 512解碼器，可以直接接收DMX 512信號，實現精確的LED亮度、色彩和動態效果控制。
3. 高可靠性：芯片采用先進的生產工藝和嚴格的質量控制，確保在高負荷、長時間運行下仍能保持穩定可靠的性能。
4. 靈活性強：芯片支持多種LED連接方式（如串聯、并聯等），可根據實際需求靈活配置LED燈具。

5. 高效節能：通過精確控制LED電流和電壓，實現高效節能，延長LED燈具的使用壽命。

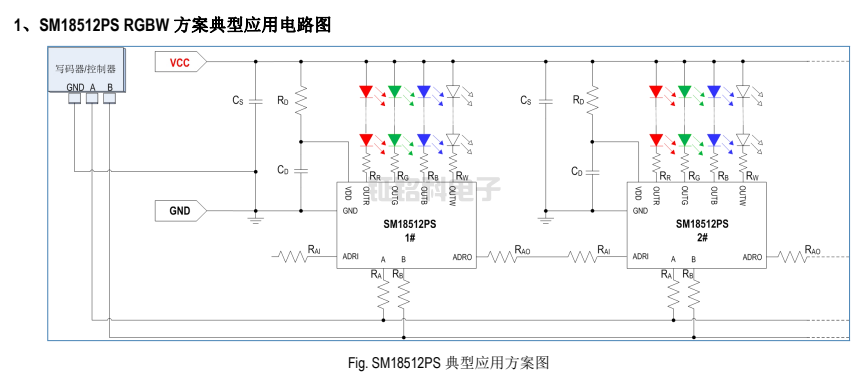

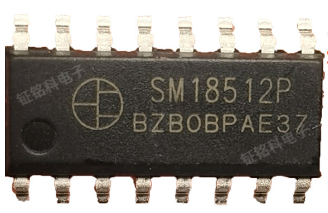

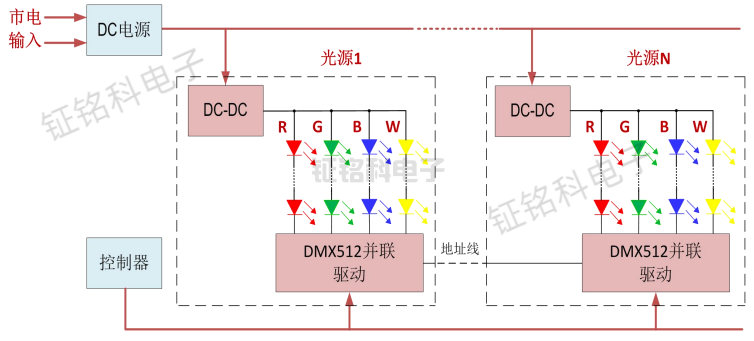

其中SM18512PS就是一款為LED照明應用設計的四通道LED驅動芯片，特別適用于洗墻燈、線條燈等需要高精度控制和長距離信號傳輸?shù)膱龊?。該芯片采用并?lián)方式連接LED，并通過差分信號傳輸技術實現與DMX512（1990）信號協議的兼容和擴展。

主要特點：

1. 差分信號傳輸：差分信號傳輸技術大大提高了信號的抗干擾能力，使得信號在傳輸過程中更加穩定，減少了因外界干擾而導致的信號失真或丟失。

2. 高帶載點數：由于采用差分信號傳輸，SM18512PS支持更多的LED帶載點，使得單個控制器能夠驅動更長的LED燈串或更多的LED燈具。

3. 強抗干擾能力：差分信號傳輸?shù)奶匦允沟肧M18512PS能夠在復雜的電磁環境中穩定運行，減少了因電磁干擾導致的故障或性能下降。

4. 遠傳輸距離：通過差分信號傳輸技術，SM18512PS支持更遠的信號傳輸距離，使得控制器與LED燈具之間的布線更加靈活和方便。

5. 高精度控制：OUT R/G/B/W端口輸出電流可達18mA，并且可通過控制器參數分別設置OUT R/G/B/W的32級電流增益，從而實現精確的LED亮度和色彩控制。

6. 高刷新率：OUT端口支持4KHz的PWM刷新率，大幅度提升了畫面的刷新率，使得LED燈具在顯示動態圖像或視頻時更加流暢和清晰。

7. 兼容并擴展DMX512協議：SM18512PS不僅兼容DMX512協議，還對其進行了擴展，使得控制器能夠支持更多的LED燈具和更復雜的照明效果。
