SM18522PH 是一款專為 LED 驅動輸出控制設計的芯片，它采用了并聯方式和差分信號傳輸，特別適用于四通道 LED 驅動的場合。以下是關于 SM18522PH 的詳細特性解釋：

1. 內置電源穩壓功能：
• 芯片內部有穩壓電路，可以確保在輸入電源電壓（5V~36V）范圍內，芯片能夠穩定工作。
2. 兼容并擴展 DMX512(1990)協議：

• 芯片支持DMX512協議，這是一種常用于舞臺燈光控制的數字通信協議。擴展功能可能意味著它除了支持標準DMX512外，還有額外的功能或兼容性。




3. 差分信號傳輸速率：
• 差分信號是一種用于減少噪聲干擾的信號傳輸方式。該芯片支持200kbps到700kbps的傳輸速率。
4. 差分并聯信號傳輸，最大支持 4096 通道尋址：
• 芯片支持差分并聯信號傳輸方式，可以連接多個設備，并通過DMX512協議尋址最多4096個通道。
5. 自定義 OUT R/G/B/W 端口上電默認顯示效果：
• 可以設置芯片在上電時，R（紅）、G（綠）、B（藍）、W（白）端口的默認顯示效果。
6. 寫址/寫參數/寫電流增益等成功后的指示：
• 不同的LED指示燈用于指示不同的操作是否成功，如寫地址、寫參數、寫電流增益等。
7. 芯片 OUT 端口開啟寬度補償 7 檔可調：
• OUT端口的PWM（脈寬調制）信號的寬度可以進行7檔調節，以優化顯示效果或滿足不同應用需求。
8. 芯片地址線開路自檢功能：

• 芯片能夠自我檢測地址線是否開路，提高系統的穩定性和可靠性。

•


9. OUT 輸出 Gamma 可選 2.2/2.0：
• Gamma校正用于改善顯示設備的亮度非線性問題。該芯片支持2.2和2.0兩種Gamma值。
10. 2 秒無輸入信號，可選擇切換至上電默認顯示效果或保持最后一幀顯示狀態：
• 當輸入信號中斷超過2秒時，芯片可以選擇回到上電時的默認顯示狀態，或者保持最后一幀的顯示狀態。
11. SPWM 端口設置 OUT 輸出極性反相：
• SPWM（正弦脈寬調制）端口可以設置輸出信號的極性，實現正相或反相輸出。
12. SPWM 灰度等級：65536 級（GAMMA 校正）：
• 使用SPWM技術，實現了高達65536級的灰度等級，并帶有GAMMA校正功能。
13. 內置 1/2/3/4 通道選擇功能：
• 芯片內部可以選擇使用1、2、3或4個通道進行工作。
14. 外接 REXT 電阻可調最大電流至 300mA：
• 通過外接REXT電阻，可以調節OUT端口的最大輸出電流至300mA。
15. OUT R/G/B/W 各 5bit 電流增益調節：
• R、G、B、W四個端口的電流增益可以通過5bit的數據進行精細調節。
16. OUT R/G/B/W 端口耐壓 40V：
• OUT端口的耐壓能力為40V，確保在正常工作電壓下不會發生損壞。

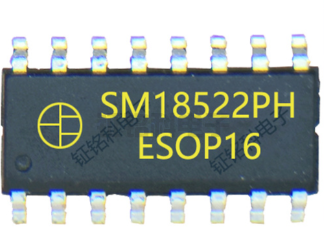

17. 封裝形式：ESOP16：
• 芯片采用ESOP16封裝形式，這是一種常見的集成電路封裝方式。
