單線傳輸三通道LED驅動控制芯片是一種集成了LED驅動和控制功能的芯片，其特點是通過單根數據線（通常稱為串行數據線或級聯數據線）來傳輸控制信號和數據，同時能夠驅動和控制三個通道的LED（通常是紅、綠、藍三基色LED）。

這類芯片通常具有以下特性：

1. 單線傳輸：通過單根數據線進行級聯，簡化了布線復雜性，降低了系統成本，并提高了可靠性。

2. 三通道LED驅動：能夠同時驅動并控制三個通道的LED，通常用于全彩LED顯示應用，如LED條屏、LED矩陣屏等。

3. 灰度等級和顏色控制：通過PWM（脈寬調制）或其他方式實現灰度等級控制，從而實現豐富的顏色變化和過渡效果。

4. 刷新率和穩定性：通常具有高刷新率，以減少或消除顯示中的暗條紋或閃爍現象，提供穩定的顯示效果。

5. 可編程性：可以通過編程或外部設置來調整LED的亮度、顏色、閃爍模式等，以滿足不同的應用需求。

6. 級聯能力：多個芯片可以通過單線級聯連接，以擴展顯示面積和增加顯示復雜性。

7. 電源管理：內置電源管理功能，以確保LED在最佳工作條件下運行，并減少功耗。

8. 故障檢測和保護：一些高級芯片可能還具有故障檢測和保護功能，如過流保護、過壓保護等，以提高系統的可靠性和安全性。

9.

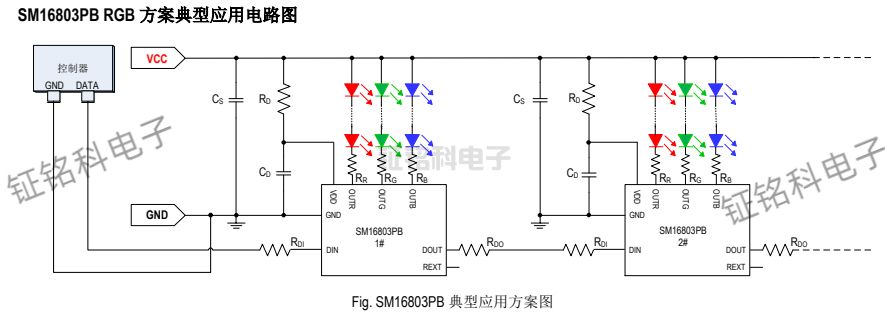

其中SM16803PB 就是一款功能豐富的單線傳輸三通道LED驅動芯片，適用于各種需要高刷新率和細膩灰階顯示的LED應用，如LED條屏、顯示屏等。以下是基于您提供的信息對SM16803PB功能的進一步解釋：

1. 單極性歸零碼數據協議：
• 這意味著數據傳輸使用的是一種特殊的編碼方式，通常用于保證數據在單線傳輸中的穩定性和可靠性。
2. 內部模塊：
• 電源鉗位模塊：用于穩定電源電壓，確保芯片在不同工作條件下都能正常工作。
• 信號解碼模塊：負責解碼接收到的數據信號，將其轉換為芯片可以理解的指令。
• 振蕩模塊：產生時鐘信號，用于同步數據的傳輸和內部處理。
• 數據再生模塊：在數據經過芯片處理后，重新生成并轉發數據，確保數據在級聯傳輸過程中不失真。
• 輸出電流設置和驅動模塊：根據設置或外部電阻，調整LED的驅動電流，并驅動LED發光。
3. 電流調節功能：
• 默認輸出電流為19mA，但可以通過內部設置或外部電阻（REXT端口）來調節輸出電流。內部設置提供了16個電流增益等級，范圍從1.8mA到19mA。通過REXT端口外接電阻，可以設置OUT R/G/B最大電流為60mA。
4. 65536級灰階（GAMMA校正）：
• 這意味著芯片支持高達16位的灰度級別控制，相比于傳統的8位灰度控制，能夠提供更細膩、更平滑的顯示效果。GAMMA校正通常用于改善顯示的對比度和色彩表現。
5. 高刷新率：
• 刷新率高達4KHz，這有助于減少或消除在快速移動的相機或視頻中可能出現的暗條紋現象。高刷新率對于需要快速響應和流暢顯示的應用來說至關重要。
