在當今電子技術飛速發展的時代，電源管理成為電子設備不可或缺的關鍵一環。從智能手機、平板電腦等便攜式設備，到電腦、電視等家用電器，乃至工業控制、汽車電子等領域，無一不對電源的穩定性、效率和精準度提出了嚴苛要求。離線式小功率 AC/DC 開關電源，憑借其高效、穩定的特性，在各類電子設備中廣泛應用，成為供電的主力軍。

為了滿足市場對于電源性能日益增長的需求，高性能的原邊反饋控制功率開關芯片應運而生。在眾多芯片產品中，SM7503P 芯片嶄露頭角，備受矚目。它專為離線式小功率 AC/DC 開關電源量身打造，宛如一位精準的電力指揮官，為電子設備提供穩定可靠的能源支持。

SM7503P 芯片擁有令人矚目的寬電壓輸入特性，其輸入范圍覆蓋 85Vac - 265Vac。這意味著無論是在電網電壓波動較大的偏遠地區，還是在工業用電環境復雜的場所，亦或是日常生活中的家庭用電場景，它都能從容應對，確保電子設備穩定運行。在一些電力基礎設施相對薄弱的地區，電網電壓可能會出現較大幅度的波動，從低谷的 85Vac 到高峰的 265Vac 不等。SM7503P 芯片憑借其寬電壓輸入能力，為當?shù)氐碾娮釉O(shè)備提供了可靠的電源保障，讓照明燈具持續發光，讓家用電器正常運轉，極大地提升了居民的生活便利性。

不僅如此，該芯片在待機功耗方面表現卓越，待機功耗小于 120mW@220Vac。在當今倡導節能環保的時代背景下，這一特性尤為關鍵。對于那些需要長時間待機的電子設備，如電視、電腦等，低待機功耗意味著更少的能源浪費。以一臺每天待機 10 小時的電視機為例，采用 SM7503P 芯片作為電源管理芯片，相較于傳統芯片，每天可節省數瓦時的電量，日積月累，不僅為用戶節省了電費開支，也為全球的節能減排事業貢獻了一份力量。

在全電壓輸入范圍內，SM7503P 芯片實現了恒壓精度小于 ±3%、恒流精度小于 ±3% 的高精度輸出。這一精度指標宛如一把精準的標尺，為電子設備的穩定運行保駕護航。對于 LED 照明驅動而言，穩定的恒流輸出是確保 LED 燈珠發光均勻、壽命長久的關鍵。SM7503P 芯片能夠精準控制電流，避免因電流波動導致的 LED 燈珠早衰、光衰等問題，讓照明效果始終如一，為用戶提供持久明亮的光線。

在手機、平板電腦等便攜式設備的充電器中，高精度的恒壓輸出更是至關重要。它能確保充電過程中電壓穩定，既不會因電壓過高對設備電池造成損害，縮短電池壽命，也不會因電壓過低而導致充電緩慢，影響用戶使用體驗。當用戶在旅途中使用配備 SM7503P 芯片充電器為手機充電時，無論身處何地，電網電壓如何變化，都能享受到快速、安全的充電服務，讓設備隨時保持充足電量，隨時待命。

SM7503P 芯片所采用的原邊反饋控制技術，堪稱其一大核心亮點。在傳統的開關電源設計中，為了實現精準的電壓、電流反饋控制，通常需要借助光耦和 TL431 等元件構建復雜的次級反饋回路。光耦作為一種光電耦合器件，負責在電氣上隔離初級和次級電路，同時傳遞反饋信號；TL431 則是一種精密的可調基準電壓源，與光耦配合使用，用于精確調節輸出電壓。然而，這種傳統方案存在諸多弊端。一方面，光耦和 TL431 等元件的成本相對較高，增加了產品的物料成本；另一方面，它們的引入使得電路設計更為復雜，占用更多的 PCB 空間，不僅增加了設計難度，還可能降低系統的可靠性，延長產品研發周期。

與之相比，SM7503P 芯片的原邊反饋控制技術獨辟蹊徑。它通過在變壓器原邊巧妙地采樣電壓、電流等關鍵信息，利用先進的算法和內部電路對這些信息進行處理，進而精準地控制輸出電壓和電流。如此一來，系統無需再依賴光耦和 TL431 等元件構建次級反饋回路，極大地簡化了電路設計。以一款采用 SM7503P 芯片的 LED 照明驅動電源為例，由于省去了光耦和 TL431，PCB 板上的元件數量明顯減少，布局更加簡潔，不僅降低了約 20% 的物料成本，還使得產品的體積得以縮小，為燈具的小型化設計提供了可能，同時提高了生產效率，縮短了產品上市時間。

為了進一步提升電源的穩定性和可靠性，SM7503P 芯片內置了多重補償功能，猶如為電源系統穿上了一層堅固的防護鎧甲。其中，內置原邊繞組感量補償功能意義重大。在實際的電源應用中，變壓器原邊繞組的感量會受到多種因素的影響，如溫度變化、磁芯材料特性的差異以及生產工藝的波動等。這些因素導致的原邊繞組感量變化，可能會引發輸出電壓和電流的不穩定，進而影響電子設備的正常運行。SM7503P 芯片能夠?qū)崟r監測原邊繞組感量的變化，并通過內置的補償電路自動調整控制參數，確保輸出的穩定性。

內置輸出線壓降補償功能同樣不可或缺。當電源輸出電流較大時，在輸出導線上不可避免地會產生一定的壓降。這一壓降會導致負載端實際接收到的電壓低于預期值，尤其在長距離供電或大電流應用場景下，問題更為突出。例如，在一些工業自動化設備中，控制器與執行機構之間的供電線路較長，如果電源沒有良好的線壓降補償功能，執行機構可能因電壓不足而無法正常工作。SM7503P 芯片通過內置的輸出線壓降補償功能，能夠智能感知輸出電流大小，根據預設的補償算法動態調整輸出電壓，抵消線路壓降的影響，確保負載端始終能獲得穩定、精準的供電電壓。

此外，芯片還內置了前沿消隱電路（LEB）。在開關電源的工作過程中，當高壓功率管開啟瞬間，由于變壓器原邊繞組存在寄生電容和漏感，會產生一個短暫而幅值較高的尖峰電流。這一尖峰電流若被芯片誤判為真實的負載電流，可能會導致芯片過早關斷功率管，使電源系統無法正常工作。前沿消隱電路的作用就是在功率管開啟瞬間的短暫時間內（通常為 200 - 300nS），屏蔽電流檢測電路對尖峰電流的響應，避免芯片產生誤動作。與傳統方案相比，無需再在外圍電路中添加復雜的 RC 濾波電路來消除尖峰電流干擾，既節省了成本，又提高了系統的可靠性。在一款手機充電器應用中，前沿消隱電路有效避免了因尖峰電流干擾導致的充電中斷問題，確保用戶能夠順利、快速地為手機充電。

SM7503P 芯片通過內置的精密電流檢測電路，實時監測變壓器原邊電流。在每一個開關周期內，當檢測到電流峰值接近或超過預設的安全閾值時，芯片迅速做出反應，精準地控制功率開關管的導通時間，及時切斷電流的進一步上升，從而有效防止電流過載。在一些對電流穩定性要求極高的電子設備中，如精密醫療儀器，微小的電流波動都可能導致測量誤差，影響診斷結果。SM7503P 芯片的逐周期峰值電流限制功能確保了電源輸出電流的平穩，為儀器提供可靠的電力支持，保障了醫療診斷的準確性，同時也延長了設備的使用壽命，降低了維修成本。

HVDD 過壓保護、HVDD 欠壓保護以及 HVDD 電壓鉗位功能，是 SM7503P 芯片構建的又一道堅固防線。HVDD（High Voltage Drain Drain，高壓漏極）作為芯片內部的關鍵供電節點，其電壓的穩定性直接關乎芯片的正常運行乃至整個電源系統的安危。

當電網電壓出現異常波動，如因雷擊、電力系統故障等原因?qū)е码妷核查g升高時，若沒有有效的過壓保護措施，過高的電壓可能會擊穿芯片內部的晶體管、電容等敏感元件，使芯片瞬間失效，進而導致整個電源系統癱瘓。SM7503P 芯片的 HVDD 過壓保護功能在檢測到 HVDD 電壓超出預設的上限值時，立即啟動保護機制，迅速關斷相關電路，阻止過高電壓對芯片造成損害，確保系統安全。

相反，在一些供電不穩定的場景下，如偏遠地區的電力供應不足或用電高峰期電網電壓跌落，可能會出現 HVDD 欠壓的情況。此時，芯片可能無法正常工作，導致電源輸出異常。HVDD 欠壓保護功能則能在電壓低于設定閾值時，及時采取措施，如使系統進入低功耗待機模式或觸發重啟操作，避免因欠壓而引發的系統故障。

HVDD 電壓鉗位功能就像是給 HVDD 電壓戴上了一副 “枷鎖”，將其牢牢地限制在一個安全、穩定的范圍內。無論外部電壓如何劇烈波動，它都能確保 HVDD 電壓始終在芯片可承受的區間內平穩變化，為芯片提供穩定的供電環境，保證芯片持續、可靠地運行，進而保障整個電子設備的正常工作。在工業控制領域，大量的自動化設備需要長時間穩定運行，SM7503P 芯片的這些保護功能為設備提供了可靠的電源保障，減少了因電壓異常導致的停機時間，提高了生產效率。

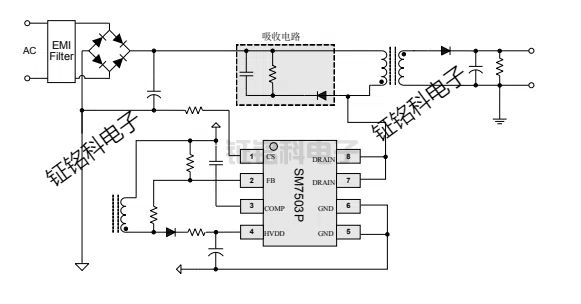

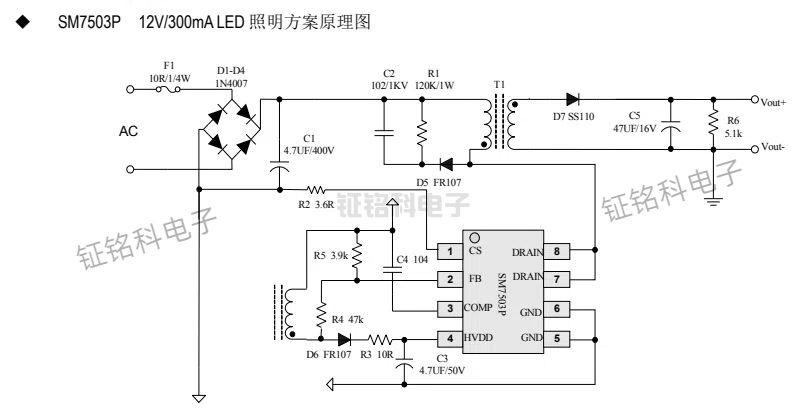

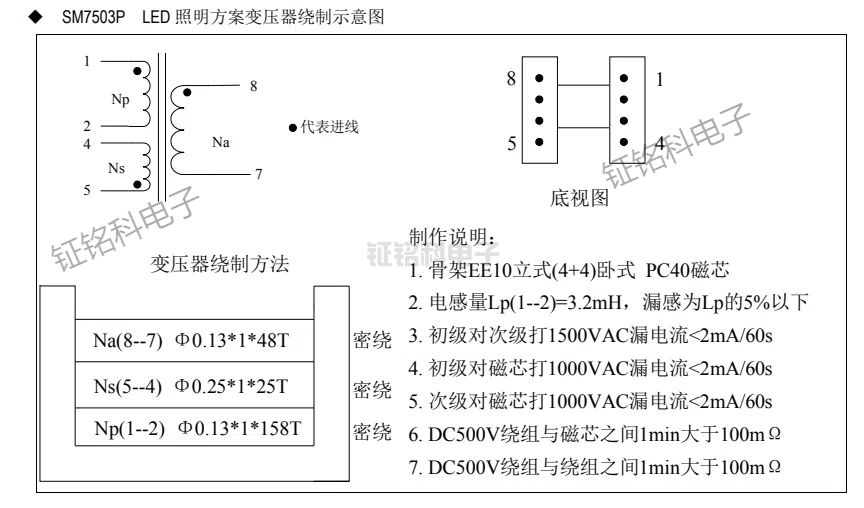

在 LED 照明領域，SM7503P 芯片展現出了卓越的適配性。隨著人們對節能環保和照明質量要求的不斷提高，LED 照明燈具逐漸取代傳統照明燈具，成為市場主流。LED 燈珠對電源的要求極為苛刻，需要穩定的恒流供電才能確保其發光效率、壽命以及光色一致性。

SM7503P 芯片的高精度恒流輸出特性，恰好滿足了這一需求。它能夠精準地控制電流，使 LED 燈珠在全電壓輸入范圍內都能獲得穩定的電流供應，避免了因電流波動導致的光衰、閃爍等問題，從而延長了 LED 燈具的使用壽命。一款采用 SM7503P 芯片驅動的 LED 路燈，在城市道路照明中表現出色。無論是在深夜電網電壓升高時，還是在用電高峰期電壓略有下降的情況下，它都能始終保持穩定的亮度，為行人和車輛提供可靠的照明，大大降低了維護成本，提高了照明系統的可靠性。

此外，該芯片的原邊反饋控制技術以及內置的多種補償功能，為 LED 照明驅動電源的設計帶來了極大便利。由于省去了光耦和 TL431 等元件，電源的體積得以縮小，這對于追求小型化、輕量化設計的 LED 燈具來說至關重要。在一些智能 LED 燈具中，還可以利用 SM7503P 芯片的特性，實現調光調色功能。通過對芯片的控制信號進行調節，能夠輕松改變 LED 燈珠的電流大小，進而實現不同亮度和色溫的切換，滿足用戶在不同場景下的照明需求，為智能家居生活增添光彩。

在手機、無繩電話、PADS、數碼相機、MP3 等各類消費電子產品的充電器和適配器中，SM7503P 芯片同樣大顯身手。這些消費電子產品對充電器的要求日益提高，不僅需要快速充電，還要求充電器具備小巧便攜、兼容性強等特點。

SM7503P 芯片的寬電壓輸入范圍，使其能夠適應全球各地不同的電網電壓標準，無論是在國內的 220Vac 電網環境下，還是在國外 110Vac 的供電系統中，都能正常工作，為用戶提供便捷的充電體驗。高精度的恒壓輸出，確保了充電過程的安全性和穩定性，有效避免了過充、欠充等問題對電池壽命的損害。以智能手機為例，如今的智能手機電池容量越來越大，用戶對充電速度的要求也越來越高。采用 SM7503P 芯片的充電器，能夠在短時間內為手機提供穩定的高電壓、大電流充電，大大縮短了充電時間，讓用戶的手機能夠迅速恢復電量，隨時待命。

同時，原邊反饋控制技術節省了光耦和 TL431 等元件，使得充電器的體積得以減小，成本降低。這對于那些追求輕薄設計的手機、平板電腦等設備來說，無疑是一個巨大的優勢。用戶可以更加方便地攜帶充電器出行，隨時隨地為設備充電，無需擔心充電器的體積和重量會帶來不便。在一些高端數碼相機的充電器中，SM7503P 芯片的穩定性和可靠性更是得到了充分體現。它能夠為相機電池提供精準的充電電流和電壓，確保電池在多次充放電循環后仍能保持良好的性能，延長相機的使用壽命，讓攝影愛好者能夠捕捉到更多精彩瞬間。

在電腦、電視等產品的輔助電源或待機電源方面，SM7503P 芯片發揮著不可或缺的作用。電腦和電視作為家庭和辦公場所中常見的大型電子設備，其功耗問題一直備受關注。尤其是在待機狀態下，傳統的電源設計往往會消耗大量的電能，造成能源浪費。

SM7503P 芯片的低待機功耗特性，有效解決了這一難題。當電腦或電視處于待機模式時，芯片能夠自動進入低功耗狀態，待機功耗小于 120mW@220Vac，大大降低了能源消耗。以一臺每天待機 16 小時的電腦為例，采用 SM7503P 芯片作為待機電源管理芯片，每年可節省數十度電，不僅為用戶節省了電費開支，還為節能減排做出了貢獻。

在設備正常運行時，芯片的寬電壓輸入和高精度恒壓 / 恒流輸出特性，為電腦、電視的主板、芯片組等關鍵部件提供了穩定可靠的電力支持。確保電腦在運行大型游戲、進行復雜的圖形處理等高負載任務時，不會因電源波動而出現死機、卡頓等問題；保證電視在播放高清視頻、切換頻道等操作時，畫面穩定，色彩鮮艷，音效清晰。無論是電腦的硬盤讀寫、CPU 運算，還是電視的圖像處理、音頻解碼，SM7503P 芯片都能像一位默默奉獻的幕后英雄，為設備的穩定運行提供堅實保障，讓用戶盡情享受電子設備帶來的便捷與樂趣。

SM7503P 芯片憑借其卓越的性能、獨特的優勢以及全方位的保護功能，在離線式小功率 AC/DC 開關電源領域熠熠生輝。它宛如一顆璀璨的明珠，為 LED 照明驅動、消費電子充電器與適配器、電腦電視輔助及待機電源等眾多領域注入了強大動力，推動著這些行業不斷向前發展。

展望未來，隨著電子技術的持續創新與突破，我們有理由相信，SM7503P 芯片將在更多新興領域展現其非凡價值。在物聯網設備蓬勃發展的浪潮中，各類低功耗、高性能的傳感器節點和智能終端如雨后春筍般涌現，它們對電源的穩定性、小型化和節能性提出了更高要求。SM7503P 芯片憑借其低待機功耗、小封裝以及高效的電源轉換能力，有望成為物聯網設備電源管理的得力助手，為萬物互聯的智能世界提供堅實的電力保障。

在智能家居領域，人們對家居設備的智能化、便捷化和舒適性追求無止境。SM7503P 芯片可助力智能燈具、智能家電等設備實現更加精準的電源控制，提升設備性能，優化用戶體驗。想象一下，在未來的智能家居環境中，燈光能夠根據環境光線、用戶活動狀態自動調節亮度與色溫，家電設備能在低功耗待機模式與高效運行模式之間無縫切換，這一切都離不開 SM7503P 芯片的卓越性能支撐。
