在現代智能照明與顯示驅動領域，SM5235E 作為一款高性能單線、歸零碼協議的 5 通道低壓線性驅動芯片，以其卓越的性能與創新設計，為用戶帶來了高效穩定的驅動解決方案。 核心架構與功能模塊
SM5235E 內部集成了多個關鍵功能模塊。OUT 端口高壓驅動模塊，具備強大的驅動能力，能夠保障芯片在復雜的電路環境下穩定輸出。歸零碼解碼模塊可精準識別并處理單線傳輸?shù)臍w零碼數據，確保數據的準確接收與解析；過溫保護模塊則為芯片安全運行筑起一道堅實防線，當芯片溫度超過預設閾值時，迅速啟動保護機制，防止因過熱導致的性能下降或芯片損壞；恒流驅動模塊憑借先進的電路設計，實現了低電壓恒流開啟，且輸出電流精度極高；歸零碼數據整形輸出模塊能夠?qū)鬏敂?shù)據進行優化處理，有效避免數據在級聯傳輸過程中的衰減問題。
電流調節與灰度調光
OUT RGBWY 各通道內置 6bits 電流增益調節位，用戶可根據實際需求靈活設置輸出電流，調節范圍為 5~360mA，每個電流增益調節步進達 5.6mA，如此精細的調節粒度，能夠滿足不同場景下對電流的精準控制。同時，SM5235E OUT RGBWY 支持高達 65536 級灰度調光，PWM 頻率在 4~32KHz 范圍內可調。這使得燈具在顏色調節時，過渡平滑細膩，視覺效果出眾，并且顯示過程中無頻閃現象，極大地提升了用戶的使用體驗，無論是室內照明的柔和氛圍營造，還是顯示屏的色彩精準呈現，都能完美勝任。
智能待機與數據傳輸
SM5235E 在節能與數據傳輸方面同樣表現出色。當芯片 DIN 輸入待機信號時，將立即進入低功耗的待機模式，待機功耗低于 2mw，有效降低了能源消耗。與此同時，芯片會持續檢測 DIN 輸入數據，一旦檢測到有效數據，便自動退出待機模式，快速響應工作需求。在數據傳輸上，采用歸零碼協議，具備自適應歸零碼數據速率的特性，可在 200Kbps~900Kbps 范圍內靈活調整，適應不同傳輸距離與環境的需求。此外，芯片內置的數據整形功能，確保了數據在級聯傳輸過程中信號強度不衰減，保證了數據傳輸?shù)姆€(wěn)定性與可靠性。
性能參數與特性
- 電壓范圍：輸入電壓范圍為 4.5~36V，廣泛適配多種電源環境，無論是電池供電的便攜式設備，還是常規的市電供電系統，都能穩定運行。
- 強大的內置電流增益功能，可將 OUT RGBWY 電流在 5.6~360mA 范圍內精準調節；
- 輸出電流偏差控制在≤ ±3%，保證了多通道輸出的一致性；
- 具備低恒流拐點電壓，當 IOUT_RGBWY =360mA 時，僅需 VDS=0.8V、VIN=24V，有效降低了能量損耗，提高了驅動效率。
- 調光灰度等級達 65536 級（16bit），實現細膩的色彩過渡；
- OUT PWM 頻率支持 4/8/12/16/20/24/32KHz 多種選擇，滿足不同場景對調光頻率的要求；
- 上電默認 OUT 端口關閉，增強了系統的安全性與可控性；
- 內置 OUT 寬度補償功能與 PWM 錯相功能，進一步優化了驅動性能；
- OUTR/G/B/W/Y 端口耐壓達 40V，具備較強的抗電壓沖擊能力；
- 采用 ESOP8 封裝形式，封裝緊湊，便于在各種電路板上進行集成設計。

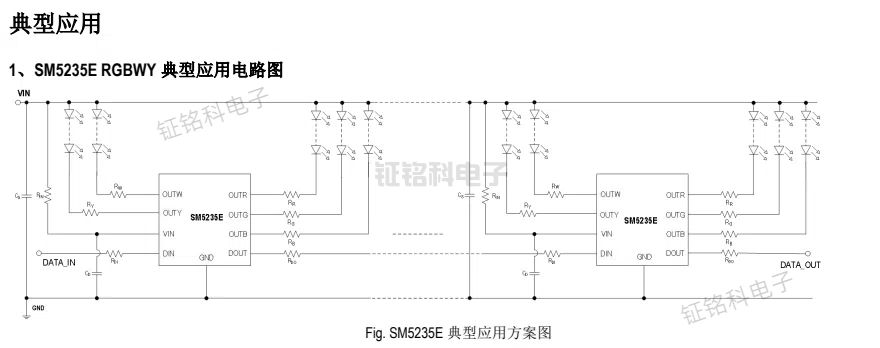

應用場景
憑借其優異的性能與豐富的功能，SM5235E 適用于眾多領域。在智能照明領域，可用于高端商業照明、智能家居照明系統，實現精準的亮度與色彩調節；在顯示屏驅動方面，能夠為 LED 顯示屏、數碼廣告牌等設備提供穩定的驅動支持，確保畫面顯示清晰、色彩絢麗；此外，在汽車內飾照明、氛圍燈等領域，也能發揮其低功耗、高性能的優勢，為用戶打造舒適、個性化的光環境。
