高壓線性恒流icSM2082K產品可完美替換CL1570方案  高壓驅動  LED線性恒流芯片

高壓線性恒流ic方案SM2082KLED燈照明方案可替換市場上的CL1570，RM9003B

高壓線性恒流icSM2082K 是一款單通道 LED 線性恒流控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置為
5mA~60mA，且輸出電流不隨芯片 OUT 端口電壓而變化，具有較好的恒流性能。系統結構簡單，外圍元件極少，方案成本低。

高壓線性恒流icSM2082K 是一款單通道 LED 線性恒流控制芯片，在高壓線性恒流芯片產品型號中算是一款比較出色具有下線性恒流的芯片。


高壓線性恒流芯片SM2082K使用了鉦銘科公司專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置為5mA~60mA之間，


特點

本司專利的恒流控制技術
OUT 端口輸出電流外置可調，范圍 5mA~60mA
芯片間輸出電流偏差<±4%
輸入電壓：120Vac/220Vac

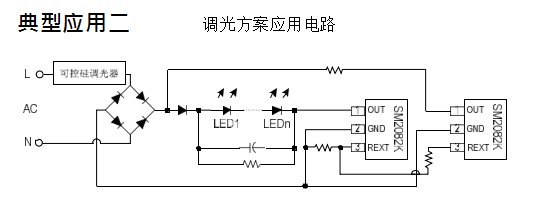

支持可控硅調光應用電路
具有過溫調節功能
芯片可與 LED 共用 PCB 板
線路簡單、成本低廉

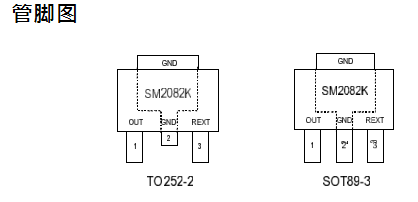

封裝形式： TO252-2、SOT89-3



并且這款高壓線性恒流芯片SM2082K也能夠過溫保護調節，支持可控硅調光應用電路方案的應用，功能性比較齊全。
高壓線性恒流芯片SM2082K，在LED燈絲燈，LED球泡燈，筒燈等等領域上都有不錯的應用。


高壓線性恒流icSM2082k應用領域：

燈絲燈
LED 球泡燈，筒燈
其它 LED 照明應用


注 1：散熱表現與散熱片尺寸、PCB 厚度與層數息息相關。實際應用條件下的熱阻值會與測試值存在一定差異，使用者可選擇適當?shù)姆庋b與 PCB 布局，以達到理想的散熱表現。
若無特殊說明，環境溫度為 25°C。

注 2：電流負溫度補償起始點為芯片內部設定溫度 150°C。



高壓線性恒流ic SM2082K產品過溫調節功能:




過溫調節功能
當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。SM2082K 集成了溫度補償功能， 當芯片內部達到 150oC 過溫點時，芯片將會自動減小輸出電流，以降低燈具內部溫度。


高壓線性恒流icSM2082K單顆芯片應用說明

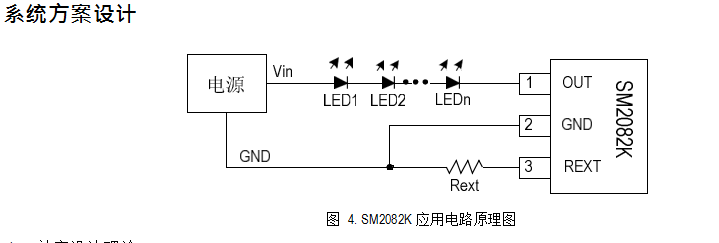

SM2082K 交流電源應用方案電路圖，LED 燈可采用串聯、并聯或者串、并結合連接方式； C1 是電解電容，用于降低 Vin 電壓紋波；Rext 電阻用于設置 LED 燈工作電流。





需要訂購的聯系鉦A銘科電子4000336518或者13802567304林先生，提供技術方案支持，免費拿樣
