SM2097E 是一款高精度 LED 線性恒流控制芯片，芯片使用本司專利的恒流控制技術，可
通過外部電阻精確的設定 LED 電流。芯片具有高功率因數和低諧波失真。芯片集成輸入線
電壓補償功能，在額定輸入電壓范圍內，通過外置電阻調節輸出電流大小，維持輸入功率
恒定。芯片具有過溫調節功能，提升系統應用可靠性。系統結構簡單，
外圍元件少，方案成本低。
高壓線性恒流icSM2097E本司專利的恒流控制技術
OUT 端口輸出電流外置可調，范圍 5mA~120mA
芯片間輸出電流偏差<±4%
輸入電壓：120Vac/220Vac
PF>0.98
THD<20%
輸入線電壓補償
具有過溫調節功能
無需變壓器和高壓電解電容
芯片可與 LED 共用 PCB 板

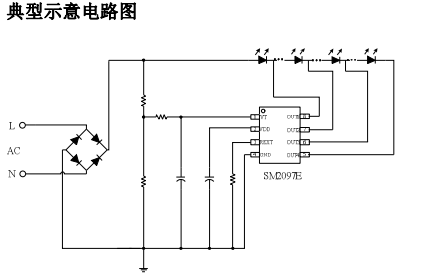

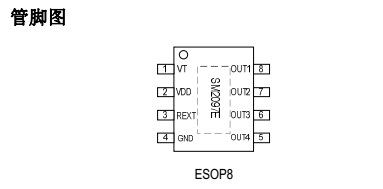

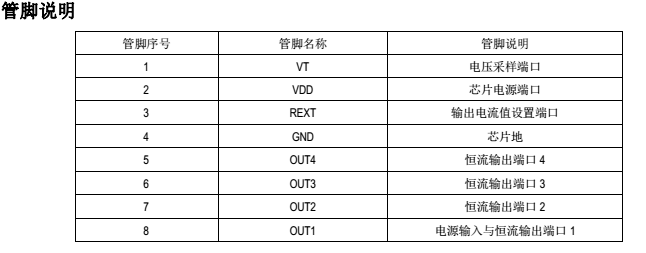

封裝形式：ESOP8
應用領域:
LED 球泡燈，筒燈
LED 光源
有需要訂購的請聯系深圳市鉦銘科電子，免費拿樣，提供方案技術支持!!!
注 1：散熱表現與散熱片尺寸、PCB 厚度與層數息息相關。實際應用條件下的熱阻值會與
測試值存在一定差異，使用者可選擇適當?shù)姆庋b與 PCB 布局，以達到理想的散熱表現。
注 2：電流負溫度補償起始點為芯片內部設定溫度 150°C。
高壓線性恒流icSM2097E 是一款四通道高精度 LED 線性恒流控制芯片，內部集成 LED 恒
流控制模塊、OUT 端口高壓驅動模塊等功能模塊，可通過外部電阻精確的設定 LED 電流
。芯片具有高功率因數和低諧波。芯片集成了線電壓補償功能，在額定輸入電壓范圍內，
通過外置電阻調節輸出電流大小，維持輸入功率恒定。
?輸出電流
SM2097E高壓線性恒流ic 芯片具有 4 個電流驅動端口，每個端口輸出電流通過外置電阻
R 進行調節，IOUT=VREXT/R，4 級開關逐級開啟。
系統輸出電流等于在各個端口電流對應占空比值的疊加后的平均值。
?輸出 LED 燈珠壓降及各段燈珠比例設計
SM2097E 芯片各 OUT 端口開啟電壓恒流點 VOUT=5.0V(I=30mA)，當各 OUT 端口燈珠壓
降比例依次為 6:3:2:2 時，系統獲得較佳的光效和較高的功率因素（PF>0.98），如果想
獲得更高的光效，可適當調整各段燈珠比例，如調整 OUT1或 OUT2 端口 LED 燈珠壓降的
比例值。
?輸入線電壓補償
SM2097E 通過 VT 端口檢測輸入電壓的變化，當輸入電壓升高時，減小輸入電流；當輸入
電壓降低時，增大輸入電流，故可使系統輸入功率不隨輸入線網電壓的波動而變化，基本
保持恒定。
?芯片散熱處理
高壓線性恒流icSM2097E 芯片內部具有溫度補償電路，為避免芯片溫度高引起掉電流現象
，系統需采用良好的散熱處理，確保芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2097E 襯底的覆銅面積；
3）增大整個燈具的散熱底座
若系統輸出功率過大導致芯片溫度高時，可以采用多顆 SM2097E 芯片并聯使用。

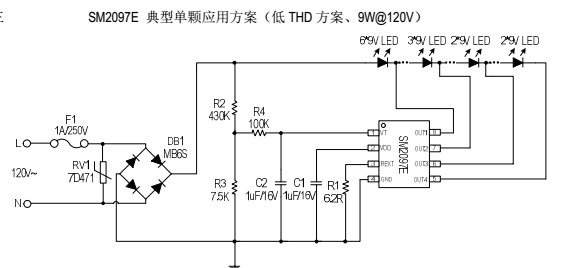

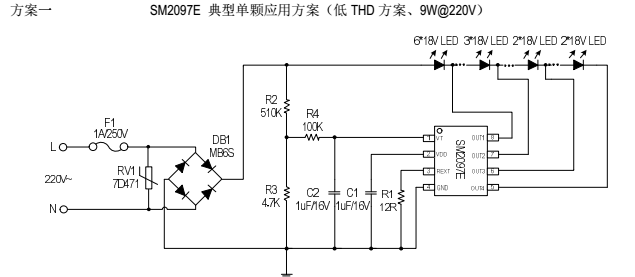

高壓線性恒流icSM2097E：
1． LED 燈串電壓建議控制在 210V 到 240V 之間，系統工作最優化。
2． 通過改變 R1 電阻值，調整輸出工作電流值。
3． R2、R3 為系統 VT 腳檢測電阻，R2 建議取值 510K，R3 根據實際調試而定。
4． R4 和 C2 是為 VT 腳濾波器件，R4 建議取值 100K，C2 建議取值 1uF。
5． C1 為 VDD 電容，是 EMI 器件，需 EMI 認證時，C1 電容不能??；若無 EMI 要求
，則可省去 C1 電容。
6． 建議保留保險絲（或繞線電阻）和壓敏電阻，以提高抗雷擊能力。
