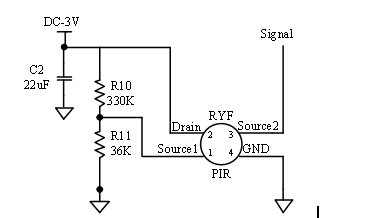

在 高壓恒流控制icSM2083 典型系統應用中增加一個人體傳感器可實現人體感應燈系統應
用，傳感器接芯片 DIM 腳控制芯片工作狀態，當傳感器感應到有人接近，即輸出高電平到
DIM 腳，芯片輸出電流使 LED 開啟；當傳感器沒有感應到人體時，則輸出低電平到 DIM
腳，芯片關閉輸出電流，LED 滅。同時通過調節 R4 的阻值可設定當傳感器輸出低電平時
LED 燈的亮度。
高壓恒流控制icSM2083 是單通道可調光 LED 恒流驅動控制芯片，芯片使用本司專利的恒
流設定和控制技術，輸出電流由外接 Rext 電阻設置為5mA~60mA，且輸出電流不隨芯片
OUT 端口電壓而變化，較好的恒流性能。芯片可通過 DIM 端口實現數字或者模擬調光功
能，系統結構簡單，外圍元件極少，方案成本低。
高壓恒流控制icSM2083本司專利的恒流控制技術；
OUT 端口輸出電流外置可調，范圍 5mA~60mA；
芯片間輸出電流偏差< ±4%；
具有模擬/數字調光功能；
具有過熱保護功能；
芯片可與 LED 共用 PCB 板；
芯片應用系統無 EMI 問題；
線路簡單、成本低廉；

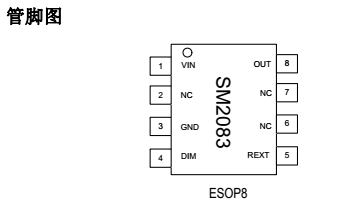

封裝形式：ESOP8。

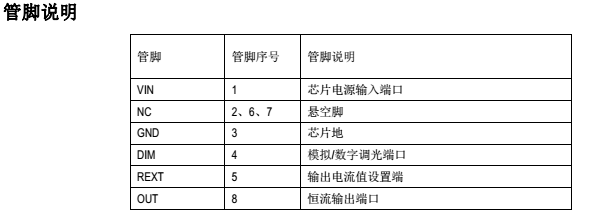

高壓恒流控制icSM2083應用領域：
應用于人體感應、聲控、雷達等智能化控制 LED 照明領域
T5/T8 系列 LED 日光燈管；
LED 平板燈；
LED 球泡燈，LED 吸頂燈；
鉦銘科電子提供免費拿樣，提供技術方案支持，歡迎各界人士前來聯系訂購?。?！
4000336518
請聯系13802567304林先生

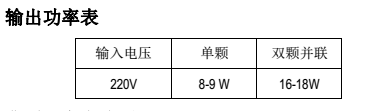

高壓恒流控制icSM2083
注（1）：芯片要焊接在有 200mm2 銅箔散熱的 PCB 板，銅箔厚度 35um。
高壓恒流控制icSM2083LED 串聯數量設計
系統串接的 LED 數量設計需考慮以下兩個方面：

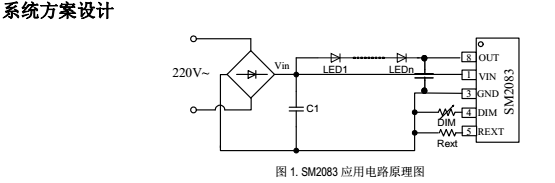

1)圖 1 電路中，OUT 端口電壓 VOUT = Vin – n*VLED ，為保證芯片正常工作，需保證
OUT 端口電壓 VOUT > VOUT_MIN；
2)芯片 OUT 端口電壓越低，系統工作效率越高。
輸入電解電容設計
輸入電解電容 C1 值越大，電壓 Vin 紋波越小，SM2083 OUT 端口電壓紋波越小。C1 值
根據 LED 燈管總工作電流而定：電流越大，C1 容值越大，一般取值
4.7uF/400V~22uF/400V。具體計算方法如下：
濾波電容 C1 容值：C1 ? ILED * tΔV
公式中，ILED 為整個方案中的恒流電流，時間 t ：在 50Hz 時約為（1/4）*（1/fAC）
= 5ms， V 是 OUT 端
口電壓紋波。
高壓恒流控制icSM2083設定百分比為：I_DIM*R4/ VREXT*100%
公式中 I_DIM 是 DIM 端口的上拉電流 17uA；VREXT 是 VREXT 腳基準電壓 0.6V。其最
小百分比限制電壓為
0.15V(25%)，對應電阻設定調節范圍為 8.8K~35K。

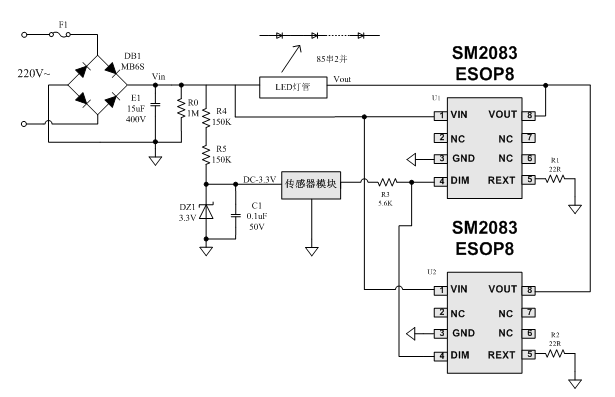

高壓恒流控制icSM2083方案中同樣是通過調節 R4 的阻值可設定當傳感器輸出低電平時
LED 燈的亮度。但與單顆芯片的應用方
案稍有不同，設定百分比如下：
設定百分比為：(I_DIM*n)*R4/ VREXT*100%
公式中 I_DIM 是 DIM 端口的上拉電流 17uA；n 為芯片并聯個數；VREXT 是 VREXT 腳
基準電壓 0.6V。其最小
百分比限制電壓為 0.15V(25%)，對應電阻設定調節范圍為 4.4K~17.5K。
