PWM控制恒壓驅動電源管理芯片SM7075P替換亞成微ic



SM7075 是采用電流模式 PWM 控制方式的功率開關芯片，集成高壓?jiǎn)?dòng)電路和高壓功率管，為低成本開關電源系統提供高性價比的解決方

案。芯片應用于 BUCK 系統方案，支持 12V/18V 輸出電壓，很方便的應用

于小家電產品領域。并提供了過溫、過流、過壓、欠壓等完善的保護功能，保證了系統的可靠性。



SM7075主要功能特點:

拓?fù)浣Y(jié)構支持：低成本 BUCK-BOOST

采用 730V 單芯片集成工藝

85Vac~265Vac 寬電壓輸入

待機功耗小于 120mW@220Vac

集成高壓?jiǎn)?dòng)電路

集成高壓功率開關

60KHz 固定開關頻率

內置抖頻技術，提升 EMC 性能

電流模式 PWM 控制方式

內置過溫、過流、過壓、欠壓等保護功能

內置軟啟動

內置智能軟驅動技術（提高EMC 性能）

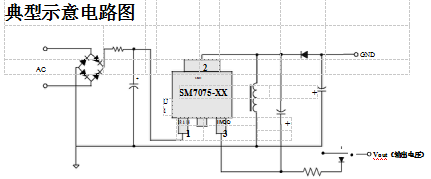

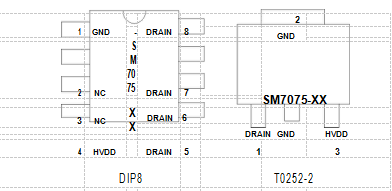

DIP8 兼容 SM7022

封裝形式： DIP8



恒壓驅動PWM控制芯片SM7075主要應用領域:

電磁爐、電飯煲、電壓力鍋等小家電產品電源







歡迎廣大各界人士前來聯系 鉦銘科咨詢訂購，提供方案支持，免費拿樣4000336518.



恒壓驅動PWM控制芯片SM7075

注（1）：芯片要焊接在有 200mm2 銅箔散熱的 PCB 板，銅箔厚度 35um，銅箔連接到所有的 GND 腳。

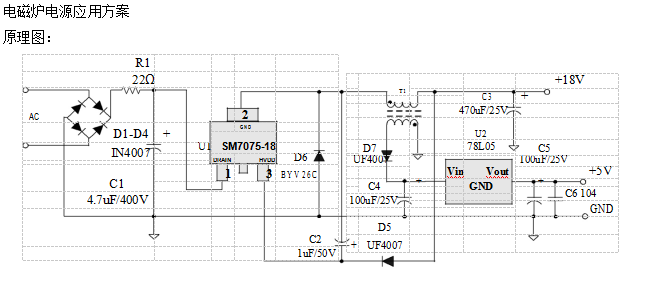

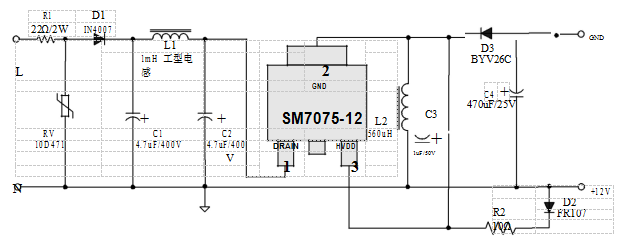

恒壓驅動PWM控制芯片SM7075上圖為典型的 BUCK-BOOST 電路，其中 C1、C2、L1 組成π型濾波，有益于改善 EMI 特性，R1 電阻為浪涌抑制元件，D1 為整流二極管，構成半波整流電路。





恒壓驅動PWM控制芯片SM7075當開關電源啟動后，C2 電容上的電壓會通過芯片內部的高壓?jiǎn)?dòng) MOS 管向芯片 HVDD 電容 C3 充電，當

C4 電容電壓達到 11.5V，內部高壓?jiǎn)?dòng) MOS 管關閉，同時 PWM 開啟，系統開始工作。

當 C4 電容電壓下降到 9V 以下，關閉 PWM 信號，同時芯片將會產生復位信號，使系統重新啟動。這就是欠壓保護。





恒壓驅動PWM控制芯片SM7075輸出功率表

輸入電壓 85Vac~265Vac 180Vac~265Vac

12V 350mA         400mA

最大電流

DIP8

18V  350mA         400mA
