高光照流明度低壓線性恒流燈帶方案SM4AXXT系列新規格
SM4AXX是高性價比、支持PWM調光的單通道LED恒流驅動
芯片，具有寬電壓范圍輸入、低閾值電壓開啟特點，解決因電源電壓衰減造成的LED燈帶亮度不一致問題。
SM4AXX內置內部電源啟動模塊、電壓基準模塊、輸出電流設置和驅動模塊。
SM4AXX提供寬的恒定電流范圍15mA~60mA。芯片輸出電流
精度高、且恒流值不隨OUT端口電壓波動而變化。同時芯片輸出電流具有負溫度特性，來保護LED不受極端電壓和電流的熱
SM4AXX是一款即插即亮的產品，外圍極為簡單、可做級聯應用、擴流應用及并聯應用，應用極為靈活。
低壓燈帶SM4AXX系列全新方案應用：
?輸入電源電壓：2~40Vdc
?輸出電流：15mA~60mA
?OUT 端口耐壓：40V
?輸出電流精度：±5%
?恒流拐點電壓低
?輸出電流負溫度特性
?支持PWM 調光
?線路簡單、應用靈活，成本低
封裝形式：SOT23-3、SOT89-3

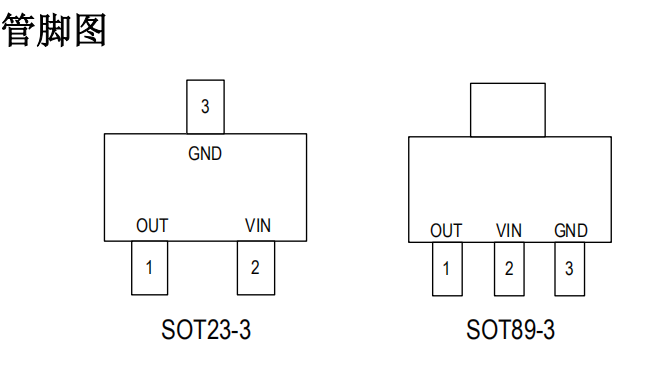

低壓燈帶SM4AXX系列全新方案SM4AXX：
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損壞。在極限參數范圍內工作，器件功能正常，但并不完全保證滿足個別性能指標。
注2：RθJA 在TA=25°C 自然對流下根據JEDEC JESD51 熱測量標準在單層導熱試驗板上測量。
注3：溫度升高最大功耗一定會減小，這也是由TJMAX，RθJA 和環境溫度TA 所決定的。最大允許功耗為PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的那個值。
低壓燈帶SM4AXX系列全新方案應用
注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反映了器件性能。
注5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證。
低壓燈帶SM4AXX系列全新方案SM4AXX：可實現低電壓恒流開啟且輸出電流精度高，芯片間輸出電流偏差小于±5%；

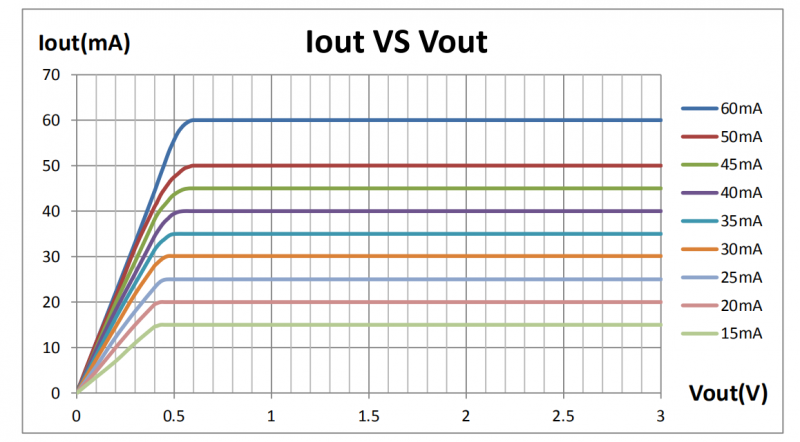

2）如下圖所示，達到恒流拐點后，輸出電流受OUT 端口電壓VOUT 影響極小。
低壓燈帶SM4AXX系列全新方案SM4AXX：上圖中，VCC 是外部輸入直流電源，Rext 電阻用于設置芯片輸出電流值；
OUT 端口負載的LED 數量NLED 由LED 燈珠類型和VCC 電壓決定：NLED=(VCC-VOUT)/VLED；
例：VCC=24V、VOUT=4V、VLED=3.2V 時，NLED=(24V?4V)/3.2V =6；
其中NLED 表示串接的LED 數量；VOUT 表示SM4AXX 的OUT 端口與芯片GND 間的電壓（VOUT 應高于IOUT 恒流拐點電壓）；
實際應用中，Vin~GND 的電壓應<40V；為保證 Iout 恒流及布線的方便性，建議 Vin 與 OUT 間接 2 顆以上燈珠，

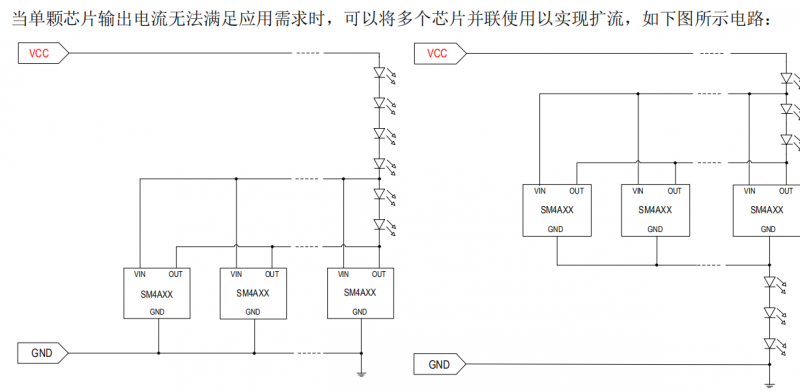

且芯片可串接在燈珠間的任意位置；
