調光恒流控制IC新版本升級方案SM2212EK替換長運通調色方案



SM2212EK兩段調光恒流電源IC是一款可 2 段調節亮度/色溫的 LED 線性恒流控制芯片



。適用于 200Vac~240Vac 或 110Vac~130Vac 輸入電壓。

當SM2212EK 在2 段調節亮度應用中，可根據開啟關閉電源開關， 依次改變輸出電流的



大小，從而改變 LED 燈的亮度，調節亮度比例可以通過外接 REXT 電阻進行調整。

當SM2212EK 在2 段調節色溫應用中，可根據開啟關閉電源開關， 依次改變兩路輸出端



口開關狀態，實現兩路不同顏色 LED 燈的交替亮滅以實現調節色溫的目的，調節外接



REXT  電阻可對輸出功率進行調節。















SM2212EK兩段調光恒流電源IC特點







SM2212EK兩段調光恒流電源IC本司專利的恒流控制技術

a)OUT1、OUT2 端口輸出電流外置可調，最大電流可達 100mA

b)芯片間輸出電流偏差<±4%

輸入電壓：120Vac/220Vac

高 PF 方案，PF>0.9

無頻閃方案，PF>0.5

可實現 2 段調節亮度，調節比例可外部設置

調光比例：100%--X%或 X%--100%

可實現 2 段調節色溫，輸出功率可外部設置

調色狀態：A--B

支持快速開關切換

具有過溫調節功能

封裝形式：ESOP8



SM2212EK兩段調光恒流電源IC應用領域

LED 恒流驅動

T5/T8 系列 LED 日光燈管

LED 球泡燈，LED 吸頂燈





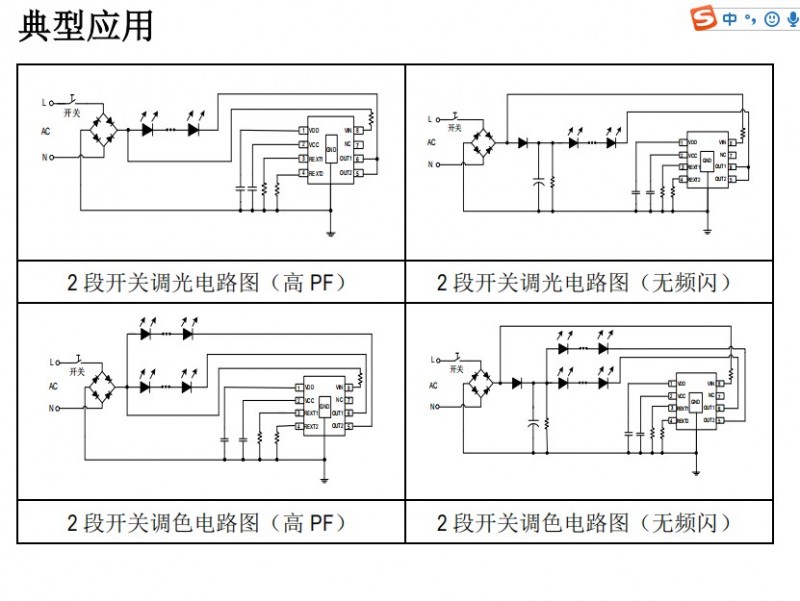

SM2212EK兩段調光恒流電源IC：

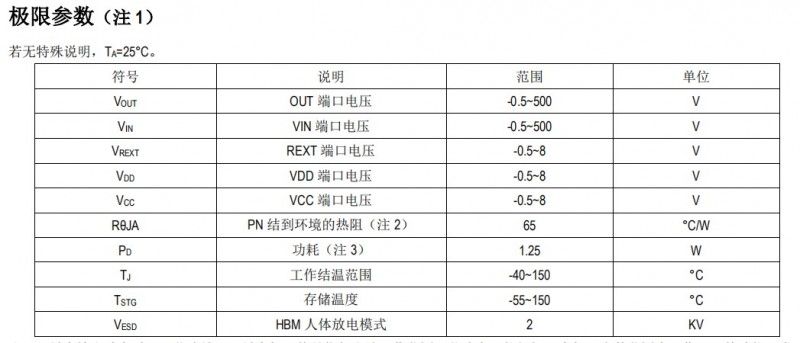

注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損



壞。在極限參數范圍內工作，器件功能正常， 但并不完全保證滿足個別性能指標。

注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試



驗板上測量。

注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定



的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的



那個值。










注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的



直流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值



合理反映了器件性能。

注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證



。注 6：電流負溫度補償起始點為芯片內部設定溫度 145°C。



SM2212EK 是一款可分段調光/調色溫的 LED 線性恒流控制芯片。當 SM2212EK 在分段



調節亮度應用中，可根據開啟關閉電源開關，依次改變輸出電流的大小，從而改變 LED



燈的亮度，可通過外接 REXT 電阻進行調整，從而改變燈的亮度比例。當 SM2212EK 在



分段調節色溫應用中，可根據開啟關閉電源開關，依次改變兩路輸出端口開關狀態，實



現兩路不同顏色 LED 燈的交替亮滅以實現調節色溫的目的，可通過調節外接 REXT 電



阻可對系統輸出功率進行調節。

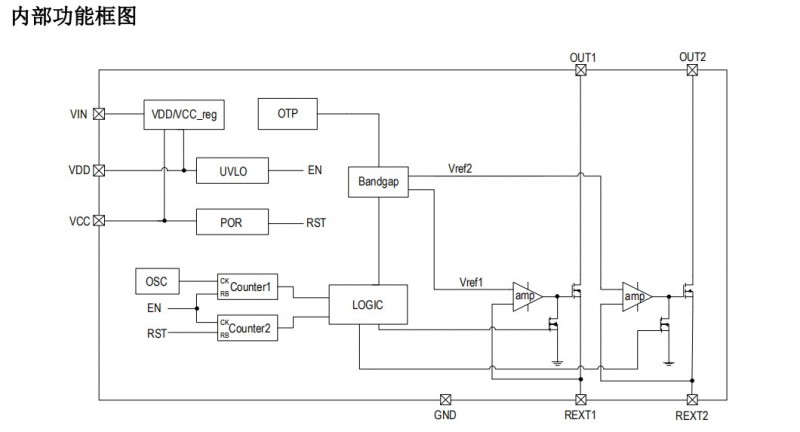

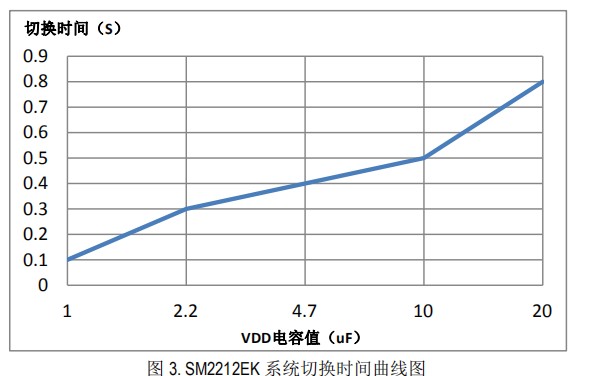

SM2212EK兩段調光恒流電源IC 系統方案的開關切換時間由芯片 VDD 端口控制，電容取



值大小與切換時間關系曲線如下圖 3，建議取值 1uF，電容耐壓值 16V。

SM2212EK 系統方案的復位時間由芯片 VCC 端口控制，電容取值大小與復位時間關系曲



線如下圖 4，建議取值4.7uF，電容耐壓值 16V。
