隨著LED技術的發展，LED恒流驅動芯片逐漸成為LED照明應用中的關鍵組件之一。其中，低壓差線性恒流驅動芯片以其高效、穩定和可靠的特點受到了廣泛關注和應用。

在傳統的LED驅動電路中，通常使用電阻來限制電流。然而，這種方法存在著很多問題，例如電阻溫度漂移、功耗大、效率低等。為了解決這些問題，低壓差線性恒流驅動芯片應運而生。

低壓差線性恒流驅動芯片采用了線性恒流驅動的原理，通過對輸入電壓進行調整和控制，使得輸出電流保持不變。與傳統電阻限流相比，線性恒流驅動具有更好的穩定性和精度。同時，該芯片能夠在較低的電壓下工作，有效降低了功耗和發熱。

另外，低壓差線性恒流驅動芯片還具備了保護功能。它可以監測和保護LED免受過壓、過流和過熱等不利因素的損害。這些保護特性可以提高整體系統的可靠性和壽命。

此外，低壓差線性恒流驅動芯片還可以通過外部控制器調整輸出電流，以實現亮度調節。這為LED照明應用提供了更大的靈活性和可變性。 低壓差線性恒流驅動芯片是目前LED照明領域中一種重要的驅動方案。它通過線性恒流驅動的原理，能夠提供穩定、高效且可靠的LED驅動電流。同時，該芯片還具備保護功能和亮度可調性，滿足了不同照明需求。隨著LED技術的進一步發展，相信低壓差線性恒流驅動芯片將在LED照明領域發揮更加重要的作用。

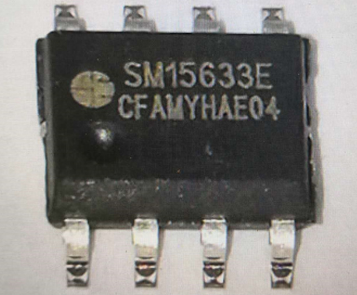

SM15633EH 是三通道 LED 恒流驅動控制芯片，使用本司專利的恒流控制技術，可實現低電壓恒流開啟且輸出電流精度高。芯片內置 OUT 端口高壓驅動模塊、PWM 調光模

塊、過溫保護模塊、恒流驅動模塊。輸出電流由外接 REXT電阻可設置為 20mA~350mA。

SM15633EH可通過 DIM1/2/3 端口輸入 PWM 信號分別實現 OUT1/2/3 端口調光，默認上電關閉。芯片內置過溫保護功能，當內部溫度達到過溫保護點時降低輸出電流，提升系統工作可靠性。

SM15633EH特點

? 輸入電壓范圍：8~60Vdc

? 本司專利的恒流控制技術

a) 輸出電流外接電阻可調單通道最大輸出電流 350mA

b) 片內輸出電流偏差<± 4%片間輸出電流偏差<± 5%

c) 恒流拐點電壓低：

IOUT=350mA@VDS=1.3V

? 支持 0.5~10KHz PWM 調光

? 默認上電關閉

? 待機電流<80uA

? 內置過溫保護功能

? 封裝形式：ESOP8

SM15633EH應用領域

? 建筑亮化工程

? 洗墻燈，線條燈

? LED 智能照明
