小功率充電器/適配器副邊反饋AC-DC驅動芯片是用于控制和調節充電器/適配器輸出的關鍵元件。它們的主要功能是接收來自副邊的反饋信號，并將其轉換為相應的控制信號，以調節輸出電壓和電流。這種調節方式有助于確保充電器/適配器在各種工作條件下都能穩定運行，并提供準確的充電體驗。

具體來說，小功率充電器/適配器副邊反饋AC-DC驅動芯片的工作原理如下：

1. 電壓和電流檢測：在充電器/適配器工作時，副邊反饋電路會檢測輸出電壓和電流，并將這些信號轉換為相應的電平信號。

2. 信號處理：驅動芯片接收到電平信號后，會對其進行處理，包括放大、濾波、比較等操作，以提取出準確的電壓和電流信息。

3. 反饋控制：處理后的信號會反饋到驅動芯片的控制電路，與預設的標準值進行比較。如果實際值與標準值存在偏差，控制電路會根據偏差的大小和方向調整驅動信號的輸出。

4. 調整輸出：驅動芯片根據控制電路調整的驅動信號，進一步控制開關管的通斷狀態，從而調整輸出電壓和電流的大小。

5. 保護功能：在異常情況下，如過壓、過流或過熱等，驅動芯片會啟動相應的保護機制，通過降低輸出或關斷開關管來防止設備損壞。

副邊反饋AC-DC驅動芯片SM7012是一款具有高性價比的功率開關芯片，它采用了電流模式PWM控制方式，集成了高壓啟動電路和高壓功率管，旨在為低成本的開關電源系統提供完美的解決方案。SM7012芯片具有多項優秀特性，廣泛應用于各類電源設計中。

首先，SM7012芯片的輸入電壓范圍寬，可以適應85Vac至265Vac的電壓波動，保證了芯片在各種電壓環境下的穩定性。此外，待機功耗小于120mW，實現了節能降耗的目標。

其次，SM7012芯片內置了高壓啟動電路和高壓功率開關，簡化了電源設計流程，降低了系統成本。同時，芯片的工作電壓范圍寬達9V~39V，適應性強，可以滿足不同電源系統的需求。

此外，SM7012芯片采用了電流模式PWM控制方式，具有良好的動態響應性能和穩定性。芯片內部還集成了過溫、過流、過壓、欠壓鎖定等保護功能，大大提高了系統的可靠性和安全性。

值得一提的是，SM7012芯片兼容VIPer12管腳，無需修改電路走線和變壓器，方便了電路的升級和替換。

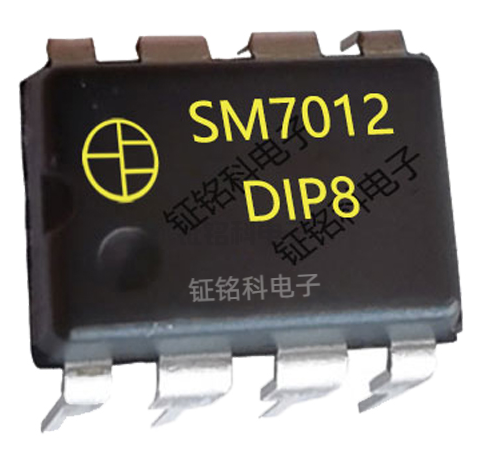

在封裝形式方面，SM7012芯片提供了DIP8和S0P8兩種封裝形式，便于用戶進行生產和應用?？傊?，SM7012副邊反饋AC-DC驅動芯片是一款集高性能、高可靠性、易用性于一體的優秀產品，值得廣大工程師信賴。

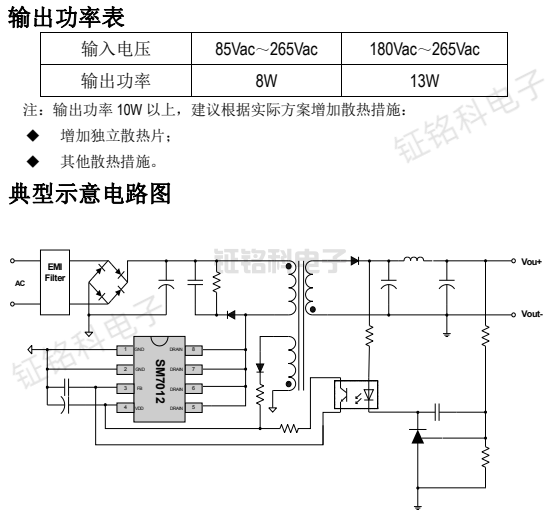

副邊反饋AC-DC驅動芯片SM7012 輸出功率表

副邊反饋AC-DC驅動芯片SM7012 典型應用

更多副邊反饋AC-DC驅動芯片型號推薦
