DMX512差分并聯驅動芯片是一種專門用于驅動和控制LED燈等設備的芯片。這種芯片基于DMX512協議，采用差分并聯的方式驅動多個LED燈或其他設備。

DMX512是一種常用于舞臺燈光、景觀照明等領域的通信協議，它允許通過一條串行數據線控制多達512個通道的設備。每個通道都可以獨立設置亮度、顏色等參數，從而實現復雜的燈光效果。

差分并聯驅動的方式可以減少線路損耗和干擾，提高系統的穩定性和可靠性。此外，DMX512差分并聯驅動芯片還支持多種控制模式，如手動控制、自動控制、音樂同步等，可以滿足不同場景的需求。

在節能環保方面，該芯片采用高效節能的設計，可以降低能耗和減少熱量產生，有利于環保和節能。其主要應用領域包括景觀照明和智能照明系統，可以實現精確的顏色控制、亮度調節和各種動態效果，增強景觀的吸引力和視覺吸引力。

此外，市面上還有一些具有出色技術性能的DMX512并聯驅動控制芯片，如SM19522PHG。這款芯片具有寬電壓輸入范圍、高刷新率、上電自檢功能等，支持6通道輸出，為照明控制系統提供了強大的支持。

SM17500P這款差分并聯驅動芯片應運而生。它不僅繼承了DMX512（1990）信號協議的優點，還通過內置選擇功能，將輸入的DMX512協議數據轉碼為DMX512協議數據（3/4通道）或歸零碼數據（3/4通道），為用戶提供了更廣泛的使用選擇。

信號差分傳輸技術是SM17500P的一大特色，該技術顯著提升了信號的抗干擾能力，即使在復雜多變的環境中，也能確保信號穩定、可靠地傳輸。同時，差分傳輸方式還使得SM17500P能夠驅動更多的負載點，傳輸距離也得以大幅提升，滿足了大型燈光系統對信號傳輸距離和負載能力的嚴苛要求。

作為一款高性能的轉碼芯片，SM17500P內置了眾多功能模塊。電源穩壓模塊確保了芯片在復雜供電環境中的穩定性；差分信號接收模塊負責準確接收輸入信號；信號解碼模塊則將接收到的信號解碼為內部處理所需的數據格式；高精度振蕩模塊提供了精準的時鐘信號；轉碼模塊則根據內置選擇，將DMX512協議數據轉碼為DMX512協議數據或歸零碼數據；SRAM緩存模塊則用于臨時存儲數據，確保數據轉發的連續性；數據轉發驅動模塊則負責將數據準確地發送到下一級設備。

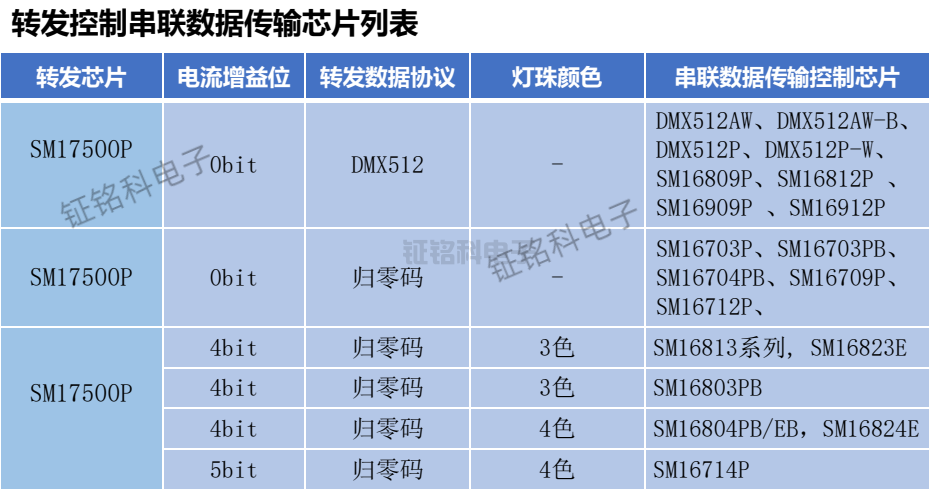

在轉發DMX512協議數據時，SM17500P能夠以250Kbps的速率輸出數據，輕松驅動3/4/6/9/12通道的DMX512協議恒流驅動芯片。而在轉發歸零碼協議數據時，其輸出速率更是高達800Kbps，同時用戶還可以根據需要選擇設置電流增益數據格式，以滿足不同場景下的使用需求。

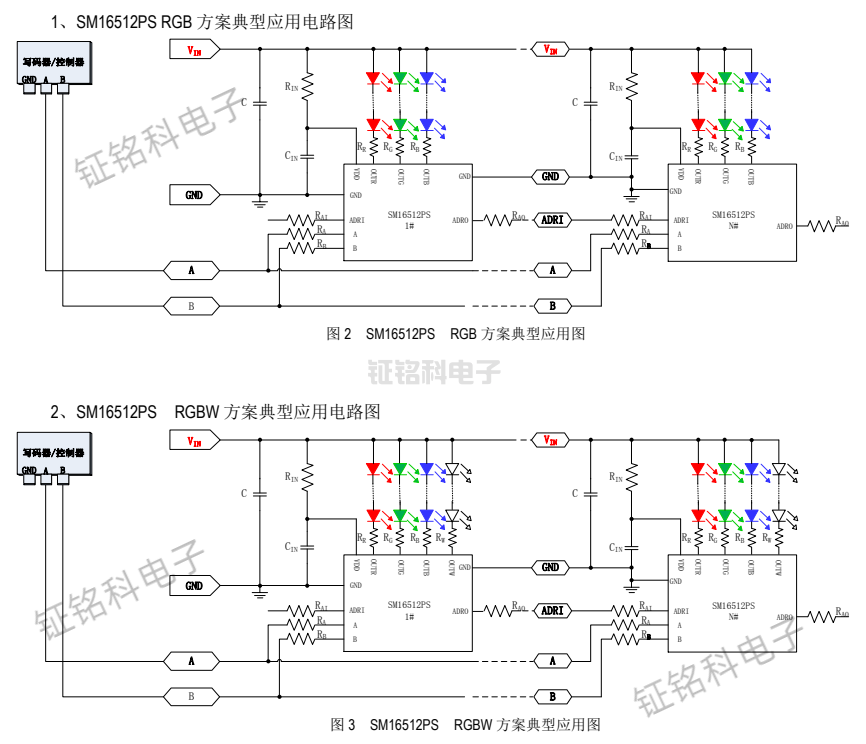

SM16512PS是一款專為并聯差分傳輸四通道LED驅動芯片。它不僅兼容，而且還擴展了DMX512（1990）信號協議，為LED照明系統提供了高效且靈活的解決方案。

首先，SM16512PS芯片內部集成了多種功能模塊，包括電源穩壓電路、時基電路、485模塊、信號解碼模塊、數據緩存器和內置振蕩器。這些模塊共同協作，確保了LED驅動的穩定性和可靠性。特別是電源穩壓電路的設計，使得芯片能夠在不同的電壓環境下穩定工作，有效防止了因電源波動引起的故障。

此外，SM16512PS芯片的四通道恒流驅動器默認輸出電流為17mA，每一輸出通道皆可輸出8位（256級）灰階的可調線性電流。這種設計使得LED的亮度調節更加精細，能夠滿足不同場景下的照明需求。同時，通過調節輸出電流，還可以實現對LED色溫、顏色等特性的精準控制。

值得一提的是，SM16512PS芯片內置了EEPROM用于存放芯片地址。數據總線可以一次性自動寫入地址，同時支持在線退出寫地址狀態，無需重新上電。這一設計大大簡化了系統配置過程，提高了工作效率。

在數據傳輸方面，SM16512PS芯片采用了雙線差分傳輸方式，具有帶載點數多、抗干擾能力強、傳輸距離遠等優點。這種傳輸方式不僅能夠確保數據在復雜環境中的穩定性，還使得系統可以覆蓋更廣泛的區域，滿足大型LED照明項目的需求。
