第二代高壓燈帶恒流芯片SM500A6 是一款單通道 LED 線性恒流恒溫控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置， 最大電流可達 45mA，且輸出電流不隨芯片 OUT 端口電壓而變化， 具有較好的恒流性能。系統結構簡單，外圍元件極少，方案成本低。

芯片具有過溫調節功能，當芯片溫度達到過溫調節點時，輸出電流快速降低，起到恒溫效果，保護 IC 的功能，提高應用可靠性。

本司專利的恒流控制技術

OUT 端口輸出電流外置可調，最大電流可達 45mA

芯片間輸出電流偏差<±4%

芯片表面溫度≤60℃

具有過溫調節功能

芯片可與 LED 共用 PCB 板

線路簡單、成本低廉

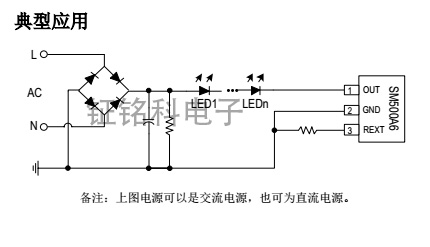

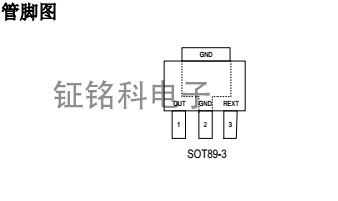

封裝形式：SOT89-3

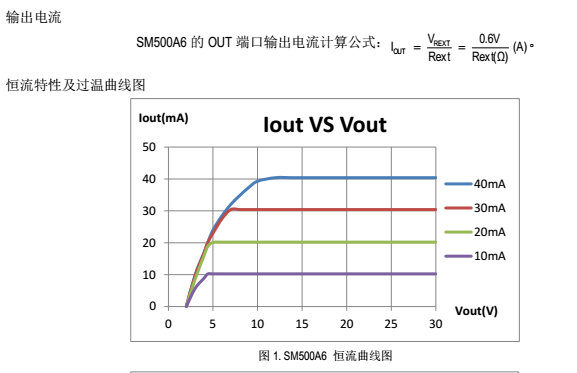

n 越大，系統工作效率越高。系統設計過程中，需根據應用環境調整 SM500A6 的 OUT 端口工作電壓，優化 η 值。

?LED 串聯數量設計

系統串接的 LED 數量設計需考慮以下兩個方面：

1)OUT 端口電壓VOUT = Vin – n*VLED，為保證芯片正常工作，需保證 OUT 端口電壓VOUT≥ VOUT_MIN；

2)芯片 OUT 端口電壓越低，系統工作效率越高。綜合以上兩點，系統串接的 LED 數量n 計算為：

n =? VIN-VOUT

     -----------

        VLED

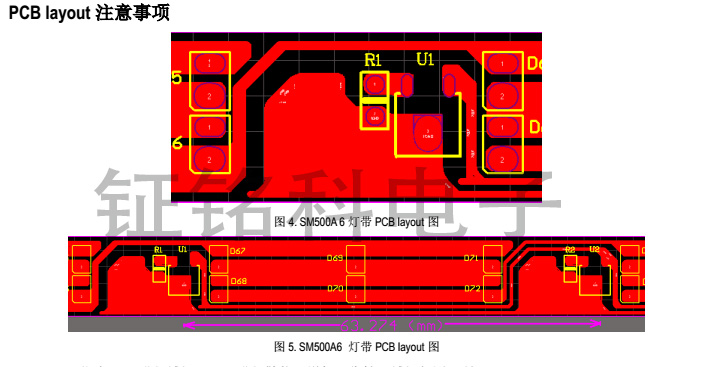

LED電源芯片SM500A6散熱措施:

SM500A6 芯片內部有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需有良好的散熱處理，確保SM500A6 芯片工作在合理的溫度范圍，常見散熱措施如下：

1）增大 第二代高壓燈帶恒流IC SM500A6 GND 鋪銅面積；

2）燈帶多芯片并聯應用時，第二代高壓燈帶恒流ICSM500A芯片間隔距離加大，可減少溫度堆集；

LED電源芯片SM500A6 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多顆SM500A6芯片并聯使用。

過溫調節功能

當 LED 溫度過高時，如高壓燈帶IC SM500A6在燈帶應用中會引起 LED 燈帶膠套發黃或冒油情況，影響 LED 燈帶使用壽命和美觀。

SM500A6 集成了溫度補償功能，當芯片內部達到 60oC 過溫點時，芯片將會自動減小輸出電流，以降低SM500A6高壓燈帶芯片溫度，保證燈帶膠套使用壽命和美觀。

SM500A6的產品應用領域：

LED 高壓燈帶

MR16

其它 LED 照明應用
