LED幻彩RGBW驅動芯片是一種專門設計用于驅動和控制RGBW（紅、綠、藍、白）四色LED燈珠的集成電路芯片。以下是關于LED幻彩RGBW驅動芯片的主要特點和相關信息：

1. 功能概述：
• LED幻彩RGBW驅動芯片可以同時控制四種顏色的LED燈珠，實現豐富多彩的燈光效果。
• 這類芯片通常具有四通道輸出，能夠精確地調控LED燈光的顏色、亮度和閃爍頻率。
2. 主要特點：
• 高效率：采用先進的電源轉換技術，降低LED照明設備的功耗，提高能量轉換效率。
• 穩定性：通過精密的電流控制技術，確保LED燈具在不同環境下都能穩定運行，延長LED使用壽命。
• 多彩照明：可以實現對LED燈光的顏色、亮度和閃爍頻率的精確調控，創造出豐富多彩的照明效果。
• 易于使用：用戶只需通過簡單的電路連接和配置，即可實現LED幻彩驅動芯片的功能。
3. 保護功能：
• 一些高級的LED幻彩RGBW驅動芯片還具備過溫保護、過壓保護、欠壓保護和過流保護等功能，確保系統的穩定性和安全性。
4. 應用領域：
• LED照明：廣泛應用于LED照明產品中，如LED燈條、LED面板燈、LED筒燈等。
• LED顯示：用于LED顯示屏幕的驅動，實現文字、圖像和視頻的顯示，常用于廣告牌、宣傳屏、舞臺燈光等場合。
• LED裝飾：在建筑、家居、汽車等場合的裝飾中，通過控制LED燈珠的顏色和閃爍頻率，實現多彩、動態的裝飾效果。

• LED指示：用于指示標識的照明，通過控制LED燈珠的亮滅和亮度，實現指示標識的顯示效果，常見于公共場所、交通設施等場合。




其中SM16824E 就是一款功能強大的單線串聯四通道LED恒流驅動芯片，它具備多個高級特性，使得在LED照明和顯示應用中能夠?qū)崿F(xiàn)高質量的燈光效果和精細的控制。以下是關于SM16824E的主要特點和功能的詳細解釋：

1. 單線串聯傳輸：
• SM16824E 通過單線進行數據的串聯傳輸，大大簡化了布線和連接，使得安裝和維護變得更加容易。
2. 單極性歸零碼數據協議：
• 該芯片采用單極性歸零碼數據協議，這種協議在數據傳輸中具有高效性和穩定性，確保了數據的準確傳輸。
3. 內部功能模塊：
• 電源鉗位模塊：確保芯片在電源電壓波動時能夠穩定工作。
• 信號解碼模塊：負責解碼輸入的數據信號，并將其轉換為芯片可以理解的指令。
• 振蕩模塊：為芯片提供穩定的時鐘信號，確保各個模塊能夠同步工作。
• 數據再生模塊：在接收完本芯片的數據后，能夠自動將級聯輸出的數據整形并轉發，從而確保數據在串聯傳輸過程中不衰減。
• 輸出電流設置和驅動模塊：根據設置，為LED提供恒定的電流，確保LED的穩定發光。
4. 輸出電流設置：
• SM16824E 允許通過外接的 REXT 電阻來設置輸出電流值，范圍在 60~350mA 之間，為用戶提供了靈活的配置選項。
• 同時，通過控制器協議數據，可以設置 OUT R/G/B/W 端口的電流增益，共有 16 個電流增益等級，使得控制更加精細。
5. 灰度級和顯示效果：
• 芯片輸出 65536 級灰階（GAMMA 校正），使得顯示效果更加細膩和平滑，尤其是在色彩過渡和漸變方面。
6. 高刷新率：
• 刷新率高達 4KHz，這有助于解決拍攝畫面中出現的暗條紋問題，使LED顯示更加清晰和穩定。

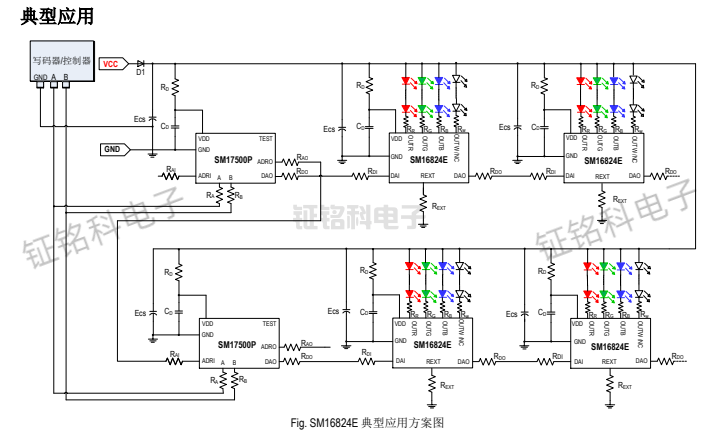

7. 并-串結合方案：
• SM16824E 配合 SM17500P 可以應用于并-串結合的方案上，這種方案結合了并行和串行傳輸?shù)膬?yōu)點，提供了更加靈活和高效的解決方案。
