SM2123EGL是一款雙通道可調光LED恒流驅動芯片，主要用于LED照明領域，具有PWM調光功能。以下是對SM2123EGL的詳細解析：

基本信息

• 名稱：SM2123EGL
• 類型：雙通道可調光LED線性恒流控制芯片

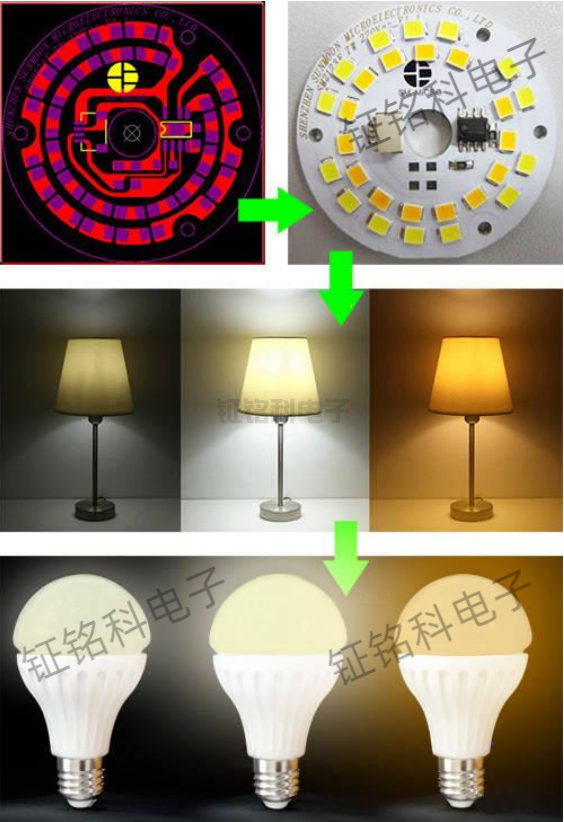

• 應用領域：智能遙控、人體感應、聲控等智能化控制的LED照明領域，如T5/T8系列LED日光燈管、LED平板燈、LED球泡燈、LED吸頂燈等。




功能特點

1. 恒流控制技術：采用公司專利的恒流設定和控制技術，輸出電流由外接Resistor（Rext）電阻設置，最大電流可達100mA，且輸出電流不隨芯片OUT端口電壓而變化。
2. PWM調光功能：芯片可通過DIM端口實現PWM調光功能，系統結構簡單，外圍元件極少，方案成本低。
3. 高精度：芯片間輸出電流偏差小于±5%，保證了LED燈光的穩定性和一致性。
4. 過溫調節功能：芯片具有過溫保護功能，能夠在溫度過高時自動調整工作狀態，保護LED燈具和芯片本身。

5. 兼容性：芯片可與LED共用PCB板，線路簡單，成本低廉。




技術參數

• 輸入電壓：支持120Vac/220Vac等多種電壓輸入。
• 封裝形式：ESOP8，便于PCB布局和焊接。

應用優勢

• 智能化控制：適用于智能遙控、人體感應、聲控等多種智能化控制方式，提升用戶體驗。
• 高效節能：通過PWM調光功能實現亮度調節，滿足不同場景下的照明需求，同時達到節能效果。

• 穩定性高：恒流控制技術和高精度輸出電流保證了LED燈光的穩定性和一致性，延長了燈具的使用壽命。




總結

SM2123EGL作為一款雙通道可調光LED恒流驅動芯片，在LED照明領域具有廣泛的應用前景。其專利的恒流控制技術和PWM調光功能使得LED燈具在智能化控制、高效節能和穩定性方面表現出色。同時，其低成本和易于實現的特點也使得其成為LED照明領域的重要選擇之一。
