高壓線性恒流芯片SM2082EAS 是一款單通道 LED 線性恒流控制芯片，芯片使用

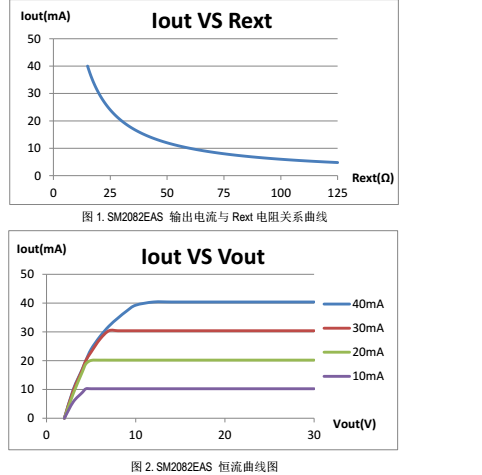

本司專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置，最大電流可

達 40mA，且輸出電流不隨芯片 OUT 端口電壓而變化，具有較好的恒流性能。系

統結構簡單，外圍元件極少，方案成本低。芯片具有過溫調節功能，當芯片溫度

達到過溫調節點時，輸出電流逐漸降低，起到保護 IC 的功能，提高應用可靠性

。

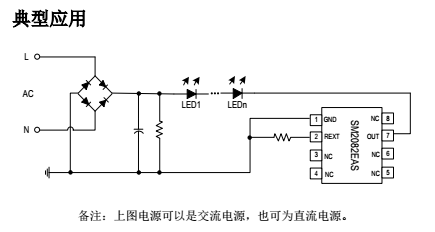

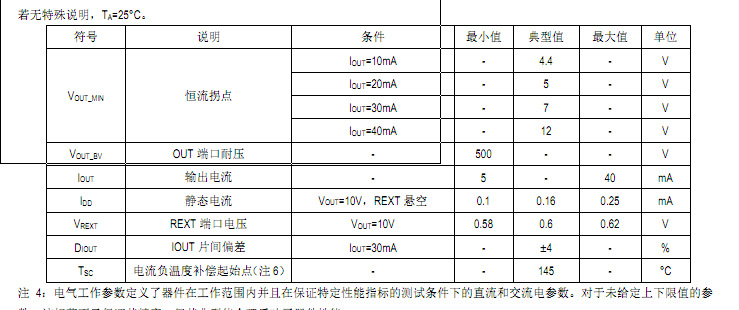

注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條

件下的直流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度

，但其典型值合理反映了器件性能。

注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分

析保證。注 6：電流負溫度補償起始點為芯片內部設定溫度 145°C。

注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有

可能損壞。在極限參數范圍內容工作，器件功能正常， 但并不完全保證滿足個

別性能指標。

注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導

熱試驗板上測量。

注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA

所決定的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值

中比較低的那個值。

SM2082EAS功能特點:

本司專利的恒流控制技術

OUT 端口輸出電流外置可調，最大電流可達 40mA

芯片間輸出電流偏差<± 4%

輸入電壓：120Vac/220Vac

支持可控硅調光應用電路

具有過溫調節功能

芯片可與 LED 共用 PCB 板

線路簡單、成本低廉

封裝形式：ESOP8

應用領域

燈絲燈

LED 球泡燈，筒燈等

其它 LED 照明應用

SM2082EAS 芯片內部有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統

需有良好的散熱處理，確保

SM2082EAS 芯片工作在合理的溫度范圍，常見散熱措施如下：

1）系統采用鋁基板；

2）增大 SM2082EAS GND 鋪銅面積；

3）增大整個燈具的散熱底座；

SM2082EAS 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可

以采用多顆 SM2082EAS 芯片并聯使用。
