在 LED 驅動控制芯片的領域中，SM5166PS 與 SM5166PF 猶如兩顆璀璨的明星，它們均為高集成度
LED驅動芯片 ，在眾多方面有著諸多相似之處，共同為 LED 顯示技術的發展奠定了堅實基礎。
從工作電壓來看，兩者的適用范圍均為 3.3V - 5.5V。這一較為寬泛的工作電壓范圍，使得它們在不同的電源環境下都能穩定運行，無論是常見的電子設備電源輸出，還是一些對電壓穩定性有特殊要求的應用場景，SM5166PS 與 SM5166PF 都能夠輕松適配，大大提高了產品的通用性和適用性。

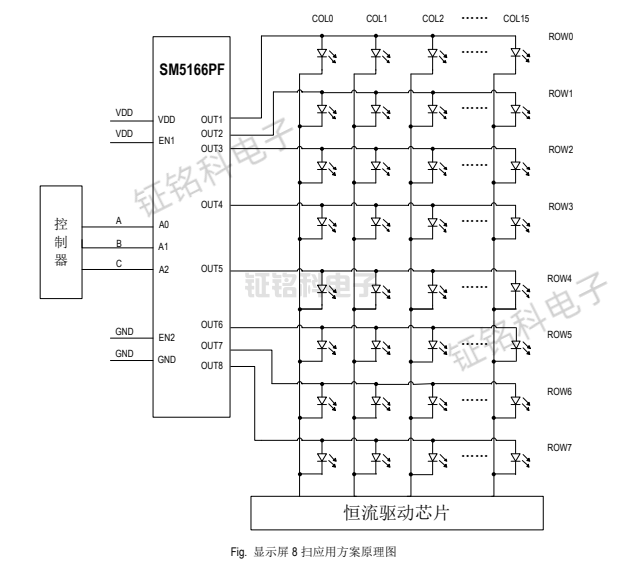

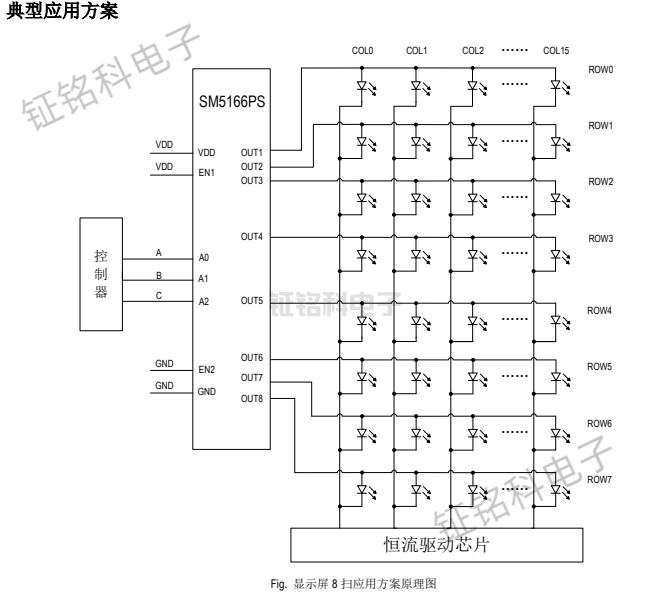

在內部結構上，它們都內置了 3 - 8 譯碼器，這一關鍵組件使得芯片能夠提供 8 通道的輸出電流驅動。通過這 8 個通道，可以同時控制多個 LED 燈珠的工作狀態，實現豐富多樣的顯示效果。在大型 LED 顯示屏中，就需要這樣多通道的驅動控制，才能保證每一個 LED 燈珠都能準確地顯示出相應的顏色和亮度，從而呈現出清晰、絢麗的畫面。
為了提升顯示效果，SM5166PS 與 SM5166PF 的 OUT1 - OUT8 端口均內置了電壓鉗位電路。這一創新設計堪稱解決 LED 顯示屏 “列上拖影” 問題的關鍵。在 LED 顯示屏快速切換畫面時，由于電流和電壓的瞬間變化，容易出現 “列上拖影” 現象，即前一幀畫面的殘影會短暫地保留在屏幕上，影響觀看體驗。而電壓鉗位電路能夠精確控制每個通道的輸出電壓，使得 LED 燈珠在快速切換狀態時，能夠迅速響應并穩定亮度，有效消除了拖影現象，讓顯示屏的刷新率得到顯著提高，畫面更加清晰、流暢。在體育賽事直播中，高速運動的畫面能夠清晰無拖影地呈現，讓觀眾仿佛身臨其境。
它們的高集成度特點也為應用方案帶來了諸多優勢。高度集成意味著將多種功能電路集成在一片芯片上，減少了外部元件的使用數量。這不僅為應用方案節省了寶貴的 PCB 板空間，使得電子設備的設計可以更加緊湊、小型化；還降低了走線復雜度，減少了布線過程中的工作量和錯誤率，提高了系統的可靠性。更少的外部元件也意味著更少的故障點和潛在風險，降低了應用過程中的維護成本和維修難度。
電流輸出：2.5A 與 3.2A 的力量較量
盡管 SM5166PS 與 SM5166PF 在許多方面極為相似，但它們在每個通道的最大電流輸出上存在明顯差異。SM5166PS 每個通道的最大電流可達 2.5A ，而 SM5166PF 則更為強勁，每個通道最大電流能達到 3.2A。這看似僅 0.7A 的差距，卻在實際應用中有著顯著影響。
對于 LED 燈珠而言，電流是決定其亮度的關鍵因素之一。根據 LED 的發光原理，在一定范圍內，通過 LED 的電流越大，其內部電子與空穴復合產生的光子數量就越多，從而亮度也就越高。SM5166PF 的 3.2A 大電流輸出能力，能夠讓 LED 燈珠發出更亮的光線，在一些對亮度要求極高的場合，如戶外大型廣告牌、體育場館的巨幕顯示屏等，SM5166PF 就展現出了強大的優勢。在陽光強烈的戶外環境中，普通亮度的 LED 顯示屏很容易被強光 “淹沒”，導致顯示內容模糊不清。而采用 SM5166PF 驅動的 LED 顯示屏，憑借其更高的亮度，能夠在強光下依然清晰地展示信息，吸引路人的目光。
從適用場景來看，SM5166PS 的 2.5A 電流輸出適用于一些中小尺寸的 LED 顯示屏，或者對亮度要求不是特別高的室內顯示場景。在會議室的小型 LED 顯示屏中，SM5166PS 足以提供清晰、舒適的顯示效果，滿足會議展示、資料分享等需求。而大尺寸顯示屏，由于需要照亮更大的面積，并且在遠距離觀看時也需要保證足夠的清晰度和視覺沖擊力，就更適合使用 SM5166PF。在舉辦大型演唱會時，舞臺上的超大型 LED 背景屏，使用 SM5166PF 芯片驅動，能夠讓舞臺畫面更加明亮、鮮艷，即使是坐在場館后排的觀眾也能清晰地看到舞臺上的每一個細節。
特性細節：決定芯片性能的關鍵
（一）導通電阻與效率表現
在電子芯片的性能參數中，導通電阻是一個關鍵指標，它對芯片的工作效率有著直接影響 。SM5166PF 在這方面有著明確的參數標注，在 2A 的輸出電流且 VDD 為 5.0V 的條件下，其驅動管的導通電阻為 120mΩ。根據歐姆定律，功率損耗與電阻和電流的平方成正比（P = I2R），較低的導通電阻意味著在相同電流下，驅動管的功率損耗更低。在一個需要長時間連續工作的 LED 顯示屏項目中，使用 SM5166PF 驅動芯片，由于其導通電阻低，在長時間運行過程中，驅動管產生的熱量較少，不僅提高了能源利用效率，還減少了散熱系統的負擔，降低了因過熱導致的故障風險。
而 SM5166PS 并未提及導通電阻相關參數，這使得在效率表現的評估上存在一定的不確定性。在實際應用中，如果 SM5166PS 的導通電阻相對較高，那么在驅動 LED 燈珠時，就會有更多的電能轉化為熱能而被浪費，導致能源利用率降低，同時產生的過多熱量也可能影響芯片的穩定性和壽命。在一些對能源效率要求嚴格的室內節能照明項目中，SM5166PS 若因?qū)娮鑶栴}導致效率低下，就可能無法滿足項目的節能指標要求。
（二）ESD 防護：穩定性的保障
靜電放電（ESD）是電子設備在使用過程中面臨的一個常見問題，它可能會對芯片造成不可逆的損壞，影響設備的正常運行。
LED驅動芯片SM5166PF 在抗靜電方面表現出色，其 ESD 等級超過 6KV 。這意味著它能夠承受較高強度的靜電沖擊而不發生故障，在日常使用中，當人們觸摸電子設備時，人體攜帶的靜電可能會通過接口或外殼傳導到芯片上，SM5166PF 憑借其高 ESD 等級，可以有效地抵御這些靜電沖擊，保證芯片的穩定工作。在一些需要頻繁插拔設備的場合，如展會現場的 LED 顯示屏演示設備，經常會因為操作人員的頻繁操作而產生靜電，使用 SM5166PF 驅動芯片就能大大降低因靜電導致的顯示屏故障概率。
相比之下，SM5166PS 未提及 ESD 相關參數，這使得它在抗靜電能力上存在疑問。在實際應用中，如果 SM5166PS 的抗靜電能力不足，就容易受到靜電的干擾和損壞。在干燥的冬季，空氣濕度較低，靜電更容易產生和積累，此時使用 SM5166PS 驅動的 LED 顯示屏可能會頻繁出現閃爍、花屏甚至芯片損壞等問題，影響設備的正常使用和使用壽命。
應用抉擇：根據需求選芯片
在實際的 LED 應用領域中，如何在 SM5166PS 與 SM5166PF 之間做出正確選擇，是工程師和設計師們必須面對的關鍵問題。這不僅關系到產品的性能表現，還與成本控制、穩定性等多方面因素密切相關。
在 LED 顯示屏方面，若是室內中小型顯示屏，如會議室、教室、小型商場的宣傳顯示屏等，SM5166PS 通常是一個不錯的選擇。這類顯示屏對亮度要求相對不高，更注重顯示的穩定性和成本控制。SM5166PS 的 2.5A 電流輸出足以滿足其亮度需求，且在消除 “列上拖影”、提高刷新率以及改善 LED 漏電造成的行暗亮等方面的功能，能夠保證顯示屏呈現出清晰、穩定的畫面。在會議室中，使用 SM5166PS 驅動的 LED 顯示屏可以清晰地展示會議資料、PPT 等內容，不會出現畫面模糊或拖影等問題，而且其較低的成本也符合會議室設備的預算要求。
對于戶外大型顯示屏、體育場館顯示屏以及舞臺背景顯示屏等，SM5166PF 則更具優勢。這些場合對顯示屏的亮度、穩定性和抗干擾能力都有著極高的要求。戶外環境光線復雜，大型體育賽事和舞臺表演的畫面動態變化大，需要顯示屏能夠在強光下依然清晰可見，并且在快速切換畫面時不出現拖影和模糊現象。SM5166PF 的 3.2A 大電流輸出可以讓 LED 燈珠發出更亮的光線，確保在各種環境下都能清晰顯示；其超過 6KV 的 ESD 防護等級，能夠有效抵御靜電干擾，保證顯示屏在復雜環境下穩定運行。在舉辦大型戶外音樂節時，舞臺上的 LED 背景屏使用 SM5166PF 驅動芯片，能夠在強光和復雜的舞臺環境下，呈現出高亮度、高清晰度的畫面，為觀眾帶來震撼的視覺效果。
在 LED 照明系統中，不同的應用場景也對芯片有不同的需求。在商業照明中，如商場、超市等場所，需要照明系統具有較高的亮度和均勻性，以突出商品的展示效果。SM5166PF 的大電流輸出和良好的性能表現，能夠滿足商業照明對亮度和穩定性的要求，營造出明亮、舒適的購物環境。而在家居照明中，更注重節能和舒適度，SM5166PS 的性能和成本優勢就能夠得到體現，它可以在滿足基本照明需求的同時，降低能源消耗和成本。
了解 SM5166PS 與 SM5166PF 的區別，對于在不同 LED 應用場景中做出準確的芯片選擇至關重要。只有根據具體的應用需求，綜合考慮芯片的各項性能指標，才能充分發揮芯片的優勢，實現最佳的應用效果，推動 LED 技術在各個領域的廣泛應用和發展。
