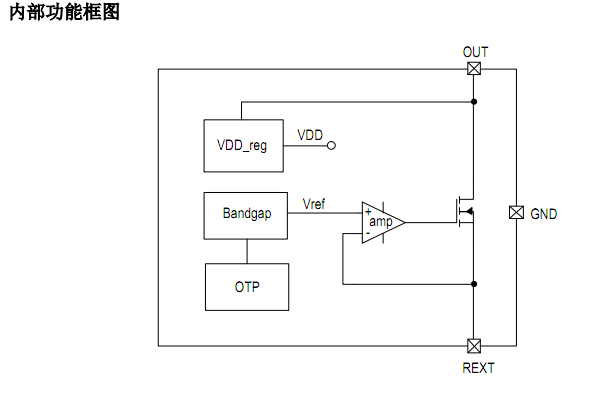

高壓燈帶恒流恒溫芯片SM500A8是一款單通道   LED線性恒流恒溫控制芯片，芯片使用本司專利的恒流

設定和控制技術，輸出電流由外接 Rext電阻設置，最大電流可達  45mA，且輸

出電流不隨芯片  OUT端口電壓而變化，具有較好的恒流性能。系統結構簡單，

外圍元件極少，方案成本低。芯片具有過溫調節功能，當芯片溫度達到過溫調節

點時，輸出電流快速降低，起到恒溫效果，保護 IC的功能，提高應用可靠性。

注  1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片

有可能損壞。在極限參數范圍內工作，器件功能正常，

但并不完全保證滿足個別性能指標。

注 2：RθJA在  TA=25°C自然對流下根據  JEDEC JESD51熱測量標準在單層導

熱試驗板上測量。

注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA和環境溫度  TA

所決定的。最大允許功耗為  PD = (TJMAX-TA)/ RθJA或是極限范

圍給出的數值中比較低的那個值。

電氣工作參數定義了高壓燈帶恒流恒溫芯片SM500A8器件在工作范圍內并且在保證特定性能指標的測試條件下的

直流和交流電參數。對于未給定上下限值的參

數，該規范不予保證其精度，但其典型值合理反映了器件性能。

注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分

析保證。

注 6：最大電流是芯片允許通過的最大電流值，根據實際的散熱條件，需要預留

10%~20%的余量。

注 7：電流負溫度補償起始點為芯片表面設定溫度 80°C。

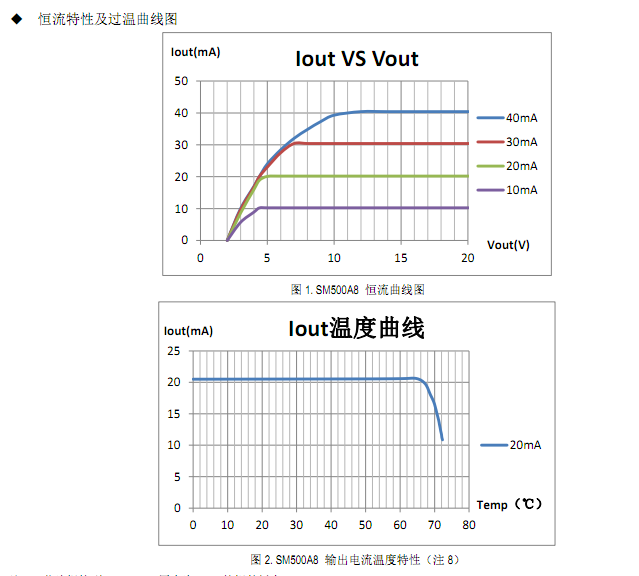

高壓燈帶恒流恒溫芯片SM500A8最大電流可達  45mA，且輸出電流不隨芯片 OUT端口電壓而變化，具有較好的恒

流性能。芯片具

有過溫調節功能，當SM500A8芯片溫度達到過溫調節點時，輸出電流快速降低，起到恒溫

效果，保護  IC的功能，提高應用

可靠性。

?

芯片散熱措施

SM500A8芯片內部有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需

有良好的散熱處理，確保

SM500A8芯片工作在合理的溫度范圍，常見散熱措施如下：

1）增大 SM500A8 GND鋪銅面積；

2）燈帶多芯片并聯應用時，芯片間隔距離加大，可減少溫度堆集；

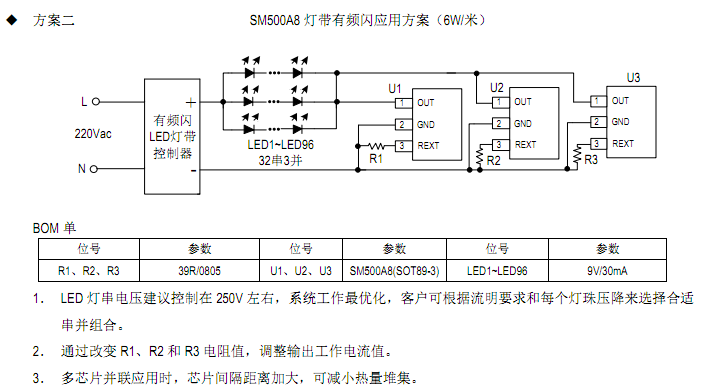

SM500A8支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以

采用多顆芯片并聯使用。

?

過溫調節功能

當 LED溫度過高時，如在燈帶應用中會引起   LED燈帶膠套發黃或冒油情況，影

響   LED燈帶使用壽命和美觀。

SM500A8集成了溫度補償功能，當芯片表面達到  80oC過溫點時，芯片將會自動

減小輸出電流，以降低芯片溫度，保

證燈帶膠套使用壽命和美觀。
