電源管理芯片SM7581PA 是一款高精度原邊反饋的 LED 恒流驅動芯片，適用于

85Vac~265Vac 全范圍輸入電壓的隔離型 LED 恒流驅動電源。電源管理芯片SM7581PA工作于電感電流斷續導通模式，采用專利的檢測與恒流控制技術

，無需輔助繞組檢測，只需要很少的外圍器件，即可實現優異的恒流性能。同時

芯片工作電流極低，無需輔助繞組供電，極大地節約了系統體積和成本。

SM7581PA 輸出電流不隨電感量和 LED 工作電壓的變化而變化，從而實現了優異

的負載調整率。同時芯片具有多重保護功能，包括 LED 開/短路保護，HVDD 欠

壓保護，芯片過溫調節功能等。

電源管理芯片SM7581PA產品主要的特點分析:

輸入電壓：85Vac~265Vac

恒流精度<±3%

電感電流斷續導通模式

無需輔助繞組檢測和供電

超低工作電流

輸出開路保護功能

輸出短路保護功能

HVDD 欠壓保護功能

具有過溫調節功能

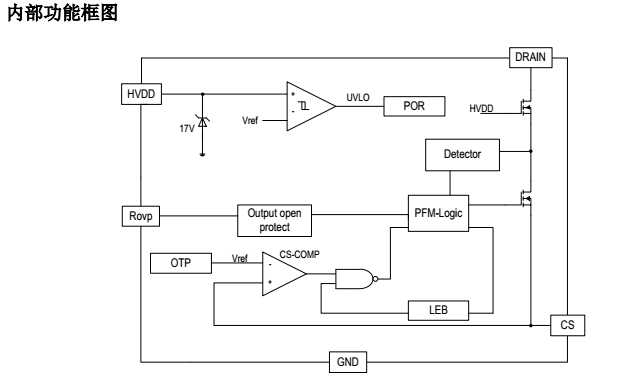

電源管理芯片SM7581PA啟動與供電

系統上電后，線網電壓通過啟動電阻對 HVDD 電容充電，當 HVDD 電壓達到芯片啟動電壓時，芯片內部控制電路開始工作。SM7581PA 內部設置 17V 穩壓管，用于嵌位 HVDD 電壓。芯片正常工作時，需要 HVDD 電流很低，無需輔助繞組供電，僅通過啟動電阻供電就能夠維持芯片自身耗電。

?恒流控制

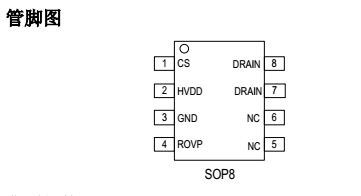

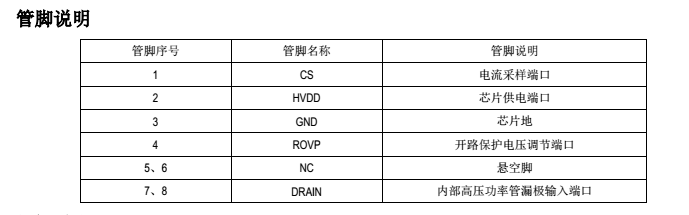

芯片逐周期檢測流過電感的電流峰值，CS 端連接到內部峰值限制電流的輸入端，與內部 610mV 的閾值電壓進行比較，當 CS 電壓達到內部設定的檢測閾值時，功率管關斷。封裝形式：SOP8

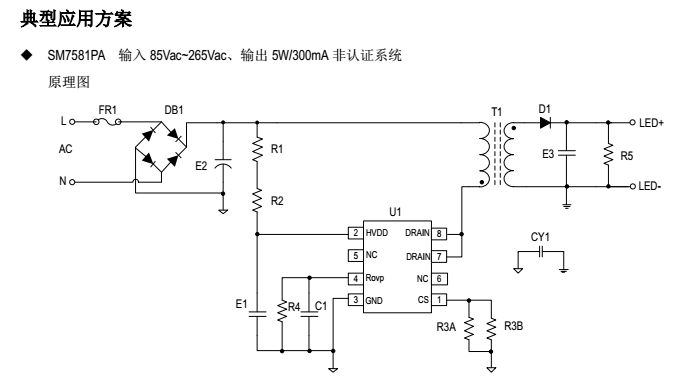

電源管理芯片SM7581PA過壓保護電阻設置

開路保護電壓可以通過ROVP 引腳電阻來設置，ROVP 引腳輸出電流固定為 20uA。

當 LED 開路時，輸出電壓逐漸上升，消磁時間逐漸變短。因此可以根據需要設定的開路保護電壓，來計算消磁時間 TD。

電源管理芯片SM7581PA 設置了系統的最大消磁時間，當 ROVP 端口外接電阻時，可以設定過壓保護時的消磁檢測時間。如果電感量很大時，工作消磁時間又可能大于芯片固有的最大消磁時間，系統就會進入電感電流連續導通模式，輸出電流會背離設計值。

前沿消隱（LEB）

功率 MOSFET 每開啟一次，電流檢測電阻上就不可避免的產生一個尖峰電壓。為了避免此尖峰信號使控制器誤動作，芯片內置了 380ns 的前沿消隱時間，在這段前沿消隱的時間內，GATE 輸出驅動也就不會關斷。

保護功能

SM7581PA 內置多種保護功能，包括 LED 開/短路保護，HVDD 欠壓保護，芯片溫度過溫調節等。當 LED 短路時， 系統消磁時間為最大的消磁時間（330uS），由此系統工作在很低的頻率，輸入功耗很??；當輸出 LED 開路時，系統觸發過壓保護功能并停止開關動作，HVDD 電壓開始下降，當 HVDD 電壓達到欠壓保護閾值時，系統將重新啟動。同時系統不斷檢測負載狀態，如果故障排除，系統將重新開始正常工作。

過溫調節功能

SM7581PA 具有芯片過溫調節功能，在芯片過溫時，逐漸減小輸出電流，從而控制輸出功率和溫升，提高系統的可靠性；芯片內部設定的過溫調節溫度點為 140°C。
