燈帶LED電源芯片SM16716 是專用 LED 裝飾照明、點光源應用系統設計的驅動芯

片，提供三通道恒流驅動和灰度調制輸出，特別適合離散的多灰度全彩燈光系統

。

燈帶電源芯片SM16716是可以三通道開漏輸出，最大電流達 60mA

OUT 輸出端口最大耐壓 26V

輸出采用自主 PCCM 恒流驅動技術，恒流精度小于±5%

內置 LDO 穩壓電路，VDD 供電范圍可達

3.3—6.0V

采用信號自校正的雙線傳輸協議，移位時鐘可達 30MHz

256 級 PWM 輸出，8 bits 灰度數據

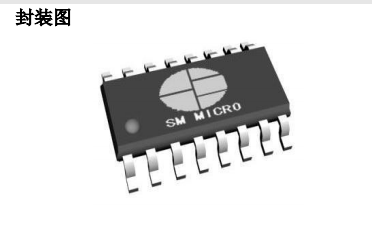

封裝形式：SOP16

ESD HBM：>4KV

燈帶LED電源芯片SM16716系統應用領域：

室內 LED 裝飾照明

建筑 LED 外觀/情景照明

洗墻燈、窗簾屏

穿孔字

護欄管

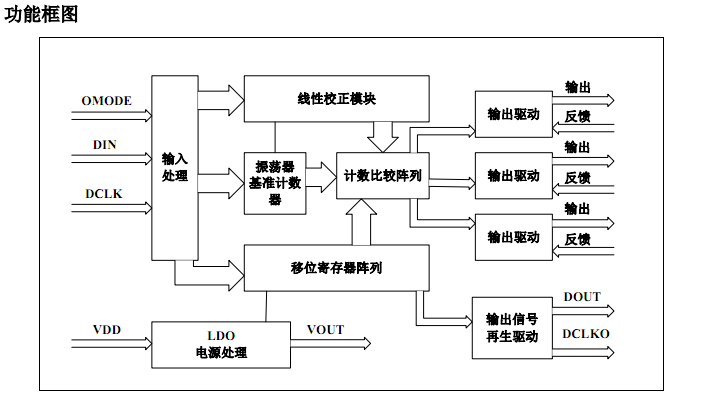

LED燈帶芯片SM16716電源芯片功能分析：

1.移入 50Bits 的“0”作為起始幀，再移入各數據幀。起始幀和數據幀都是高

位先移入。每個數據位在 DCLK

上升沿被送入；

2.第 1 個數據幀是對應距移入端最近的 LED 燈。其格式包含：1Bit 起始位“1

”+3 組 8Bits 的灰度數據；

3.所有芯片的數據送完后，加送與芯片數目對應的 DCLK 脈沖數，新數據即開始

生效；加送 DCLK 脈沖時數據信號為低電平（數據信號全發“0”，時鐘信號按

上述格式發）；

4.每組灰度數據均由 1Bit“1”+24Bit 灰度數據組成。

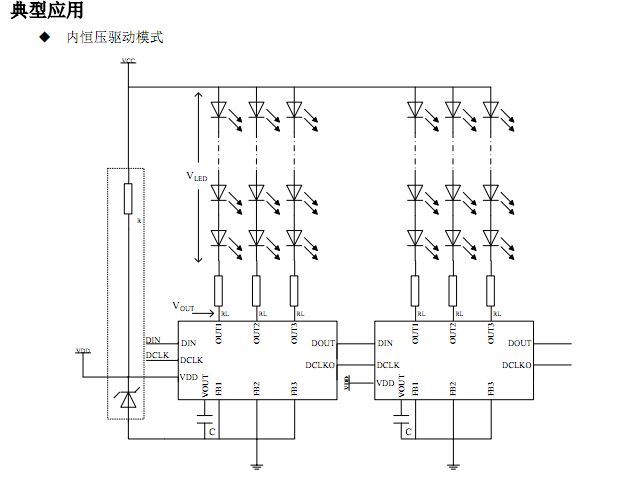

信號的級聯

在應用中，SM16716LED電源芯片間的級聯傳輸距離可能較長，本傳輸協議采用了

信號自校正的雙線傳輸協議，可消除時鐘信號與數據信號的競爭冒險。另外，

DOUT 和DCLKO 輸出設計了推挽式強驅動電路，經試驗時鐘為 2MHz時可以驅動達

6 米的信號線，為防止信號反射，應用時需在 DOUT 和 DCLKO 端口各串接一個

50 歐姆左右的電阻再輸出到下一級。

?

256 級線性 PWM 輸出

本芯片SM16716電源芯片采用了 8 位，256 級 PWM 輸出協議。

由于采用了信號自校正的雙線傳輸協議，本芯片可支持高速的數據傳輸。在應用

中，可用于播放動態視頻，而此類應用對灰度等級的要求較高。本芯片的 256

級灰度，會有較好的展示效果。

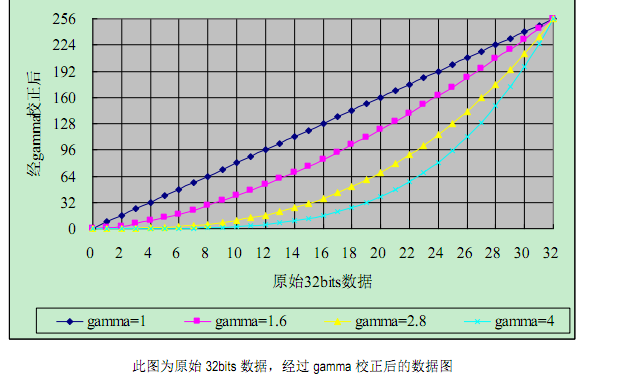

如果顯示源數據是低于 8 位的數據，可通過控制系統進行 gamma 校正調節。

有需要訂購的朋友請聯系鉦銘科電子4000336518或者聯系13802567304林先生

鉦銘科電子高壓線性恒流芯片行業專家，高壓測光源燈條高壓線性方案，高壓漫

反射燈條方案，高壓洗墻燈方案，LED電源芯片12年專注研發電子芯片產品---
