5段恒功率線性恒流恒功率芯片SM2326E 是一款多段導通，可完成恒功率、低

THD 高功率因數LED  線性恒流操控芯片，SM2326E這款電源芯片芯片內置過溫維

護功用，可提高體系使用可靠性。且在多顆芯片并聯使用時，可省去外圍的跳線

電阻。芯片首要經過調理 REXT 端口電阻值對輸出電流進行調理。芯片集成輸入

線網電壓補償功用，在額外輸入電壓范圍內，保持輸入功率穩定。其首要使用于

LED 照明、修建亮化工程等范疇，體系結構簡略，外圍元件少，計劃成本低。

SM2326E 是一款作業于分段式主動切換方式且可完成恒功率、低 THD 高功率因

數 LED 線性恒流操控芯片，芯片

內置過溫維護功用，可提高體系使用可靠性。在多顆芯片并聯使用時，可防止

OUT  口走線穿插，可省去外圍多余

的跳線電阻，使布局走線方便簡練、可靠。芯片首要經過調理 REXT 端口電阻值

對輸出電流進行調理。芯片集成輸

入線網電壓補償功用，在額外輸入電壓范圍內，保持輸入功率穩定。

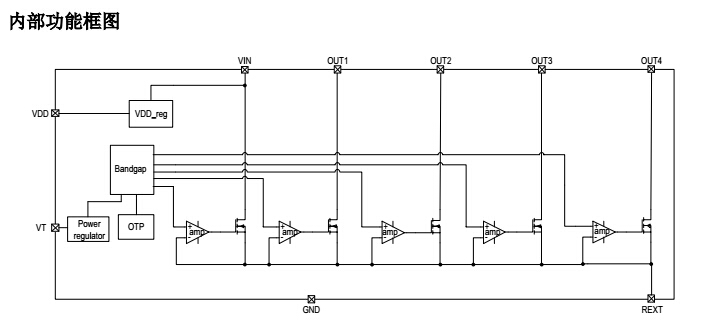

高壓線性恒流芯片SM2326E 具有 5 個電流驅動端口，每個端口輸出電流都經過

REXT 端口電阻 R 進行調理，VIN 端口、OUT1~OUT4

端口逐級敞開時輸出電流如下： IVIN ，其中 R 為 REXT 端口電阻，體系輸出

均勻電流等于各個端口的電流均勻值疊加。當 VT 端口電壓

大于 1.2V 時，REXT 端口電壓受 VT 調制。

特色

本司專利的恒流操控技能

OUT 端口輸出電流外置可調，電流可達 120mA

芯片間輸出電流偏差<± 4%

輸入電壓：120Vac/220Vac

支撐 PF>0.9

支撐 THD<10%

具有輸入恒功率功用

具有過溫調理功用

IC 并聯使用可省去跳線電阻

芯片可與 LED 共用 PCB 板

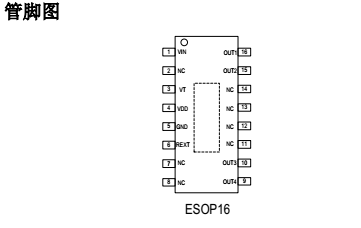

封裝方式：ESOP16

電源辦理IC SM2326E使用范疇

 投光燈

 工礦燈

 燈具類 LED 照明
