第二代高壓燈帶線性恒流IC方案產品SM500A設計資料分享

作者:小編    發布時間:2020-03-19 21:33:59    瀏覽量:

高壓led燈帶,主材料有pcb板和透明膠料注塑成帶工藝而成。成形后的帶狀兩邊有兩根合金線。光源在帶子中間,質地好的高壓led燈帶其膠塑明度很高。優質的高壓燈帶其外觀整潔開凈透明沒有雜質,而劣質的話其外觀帶灰黃色。特別是柔軟度好的特柔。高壓led燈帶主要特點就是他的長度可以在50米或100米全亮。


由于高壓LED燈帶安裝比較簡單,可以直接用高壓的驅動器來帶動,一般工廠直接可以配置好,接通220V的電源就可以正常工作。





高壓LED燈帶的包裝,高壓LED柔性燈帶一般可以做到50~100米/卷。


高壓LED燈帶因為電壓高,在單位長度上發熱量就比低壓LED燈帶多很多,直接影響高壓LED燈帶的壽命,一般來說高壓的使用壽命在10000小時左右。 LED燈帶常用于勾畫各種建筑物的輪廓,建造大型燈飾圖案,各種室內裝飾,小區、家庭美化等照明裝飾。






但是因為有了高壓燈帶線性恒流IC  SM500A第二代高壓燈帶IC方案的出現,使得這種情況出現了改善。

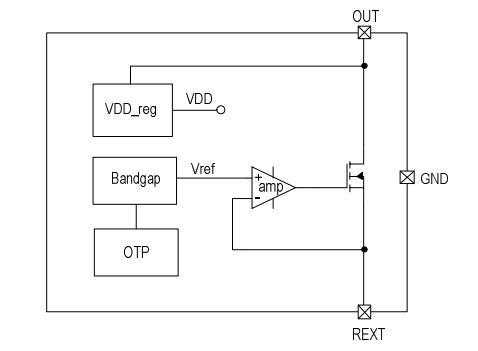

SM500A是一款單通道 LED 線性恒流控制芯片,芯片使用本司專利的恒流設定和控制技術,輸出電流由外接 Rext 電阻設置為5mA~120mA,且輸出電流不隨芯片 OUT 端口電壓而變化,具有較好的恒流性能。系統結構簡單,SM500A外圍元件極少,方案成本低。






絕大部分的第二代高壓燈帶恒流IC SM500A大部分應用領域為高壓燈帶,高壓軟燈條,高壓燈條。都是因為這款SM500A高壓燈帶IC有著以下的特點。

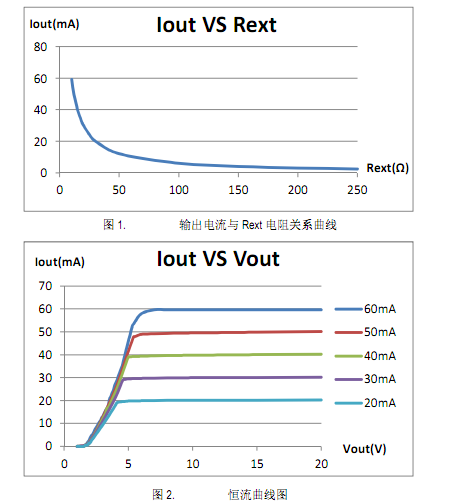

OUT 端口輸出電流外置可調,范圍 5mA~120mA


芯片間輸出電流偏差<±4%


輸入電壓:120Vac/220Vac

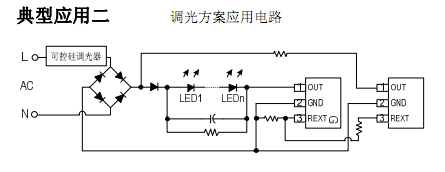

支持可控硅調光應用電路


具有過溫調節功能


芯片可與 LED 共用 PCB 板


線路簡單、成本低廉


封裝形式:SOT89-3







在高壓燈帶恒流IC SM500A的設計方案上,對這款芯片的抗擊浪涌雷擊能力進行了提高改善,只要是在其中添加了貼片電容以及線繞電阻的方式。降低頻閃,增加芯片SM500A耐壓等等方式,使得SM500A應用在高壓燈帶恒流IC上增加高壓線性方案的穩定性,可靠性。


恒功率,寬電壓輸入,恒流明等等特性,除此之外,這款第二代高壓燈帶恒流IC SM500A過溫保護調節的功能,能夠調節芯片內部的溫度,使得新一代高壓燈帶產品能夠壽命使用時間,質量提高了一個檔次。







鉦銘科電子高壓線性恒流芯片行業專家,高壓測光源燈條高壓線性方案,高壓漫反射燈條方案,高壓洗墻燈方案,LED電源芯片12年專注研發電子芯片產品---http://www.13563673777.cn
