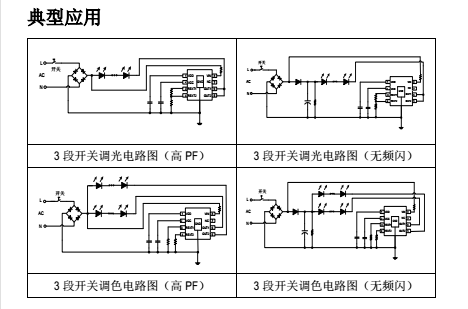

LED電源芯片SM2213EK 是一款可 3 段調節亮度/色溫的 LED 線性恒流控制芯片。SM2213EK電源芯片能夠適用于 200Vac~240Vac 或 110Vac~130Vac 輸入電壓范圍

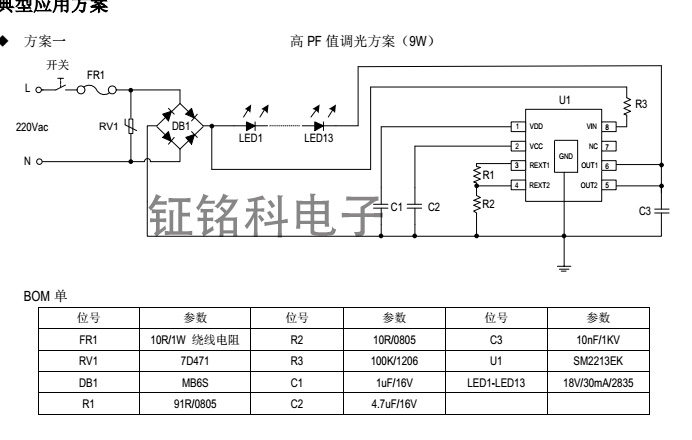

當SM2213EK電源芯片 在3 段調節亮度應用中，可根據開啟關閉電源開關， 依次改變輸出電流的大小，從而改變 LED 燈的亮度，調節亮度比例可以通過外接 REXT 電阻進行調整。

SM2213EK LED線性恒流控制芯片在3 段調節色溫應用中，可根據開啟關閉電源開關， 依次改變兩路輸出端口開關狀態，實現兩路不同顏色 LED 燈的交替亮滅以實現調節色溫的目的，調節外接 REXT 電阻可對輸出功率進行調整。

LED電源芯片SM2213EK最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損壞。在極限參數范圍內容工作，器件功能正常， 但并不完全保證滿足個別性能指標。

RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試驗板上測量。

注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的那個值。

SM2213EK電源管理IC是一款可分段調光/調色溫的 LED 線性恒流控制芯片。當 SM2213EK 在分段調節亮度應用中，可根據開啟關閉電源開關，依次改變輸出電流的大小，從而改變 LED 燈的亮度，可通過外接 REXT 電阻進行調整，從而改變燈的亮度比例。當 SM2213EK 在分段調節色溫應用中，可根據開啟關閉電源開關，依次改變兩路輸出端口開關狀態，實現兩路不同顏色 LED 燈的交替亮滅以實現調節色溫的目的，可通過調節外接 REXT 電阻可對系統輸出功率進行調節。

LED電源芯片SM2213EK散熱措施

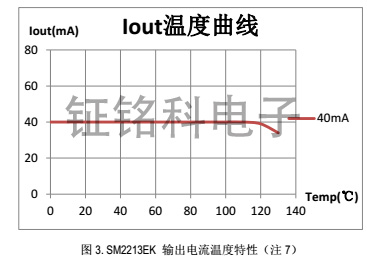

SM2213EK 電源芯片內部有溫度補償電路，為避免電源芯片溫度高引起掉電流現象，系統需有良好的散熱處理，確保

SM2213EK 芯片工作在合理的溫度范圍，常見散熱措施如下：

1）系統采用鋁基板；

2）增大 SM2213EK電源芯片 襯底的覆銅面積；

3）增大整個燈具的散熱底座；

SM2213EK 電源管理IC支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多顆 SM2213EK 芯片并聯使用。
