LED燈具低壓驅動芯片的標稱輸入電壓范圍應當滿足 DC5-40V，LED燈具以覆蓋應

用面的需要，LED燈具耐壓如能大于40V 更好；AC 12V 或24 V 輸入時簡單的橋

式整流器輸出電壓會隨電網電壓波動，特別是電壓偏高時輸出直流電壓也會偏高

，LED燈具驅動IC如不能適應寬電壓范圍，往往在電網電壓升高時會被擊穿，LED

燈具光源也因此被燒毀。

LED燈具低壓驅動芯片的標稱輸出電流要求大于1.2-1.5A，作為L(zhǎng)ED燈具用的LED

光源，1W功率的LED燈具光源其標稱工作電流為350mA，3W功率的LED燈具光源其

標稱工作電流為700mA，功率大的需要更大的電流，因此LED燈具照明燈具選用的

驅動IC必需有足夠的電流輸出，設計LED燈具產品時必需使驅動IC工作在滿負輸

出的70-90%的最佳工作區域。使用LED燈具滿負輸出電流的驅動IC在LED燈具狹小

空間散熱不暢，LED燈具容易疲勞和早期失效。

LED燈具在選擇時，我們需要參照LED燈具的低壓驅動芯片是什么規格，那么LED

燈具對于低壓驅動芯片而言有哪些要求呢？我們接著往下看。

SM4A00是輸出電流可調、高性價比的單通道LED恒流驅動芯片，具有寬電源電壓

范圍輸入、低閾值電壓開啟特點。解決因電源電壓衰減造成的LED燈帶亮度不一

致問題。

低壓燈帶恒流驅動芯片SM4A00內置內部電源啟動模塊、電壓基準模塊、輸出電流

設置和驅動模塊。

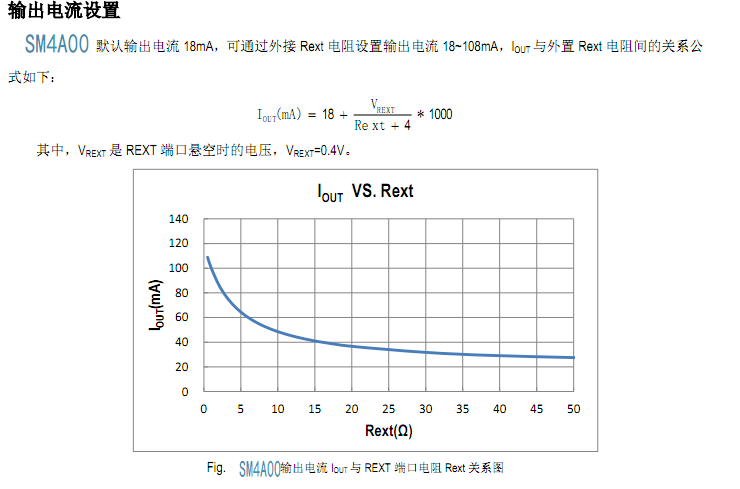

低壓燈帶驅動恒流芯片SM4A00 輸出電流默認18mA、也可通過外置REXT電阻調

至18~108mA。芯片輸出電流精度高、且恒流值不隨OUT端口電壓波動而變化。同

時芯片輸出電流具有負溫度特性，來保護LED 不受極端電壓和電流的熱控制，提

高實際應用的可靠性。

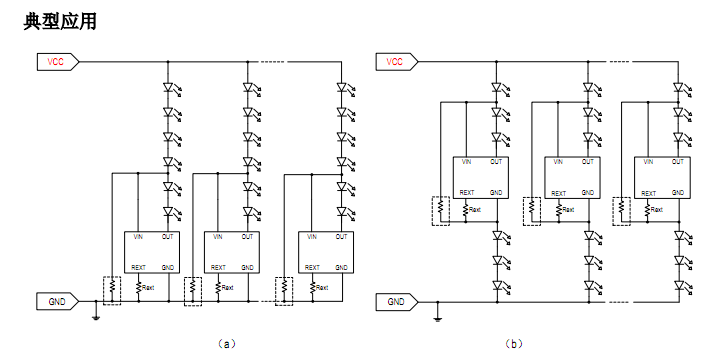

低壓燈帶驅動IC SM4A00 是一款即插即亮的產品，外圍極為簡單、可做級

聯應用、擴流應用及并聯應用，應用極為靈活。

LED燈低壓驅動芯片SM4A00產品主要特點分析：

REXT 電阻外置，電流可調

恒 流 拐 點 電 壓 低 ： 20mA@VOUT_S=0.40V，VIN=5.0V；

40mA@VOUT_S=0.50V，VIN=5.0V； 60mA@VOUT_S=0.60V，VIN=5.0V；

108mA@VOUT_S=0.85V，VIN=5.0V；

輸出電流負溫度特性

線路簡單、應用靈活，成本低

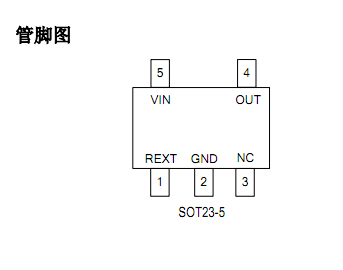

封裝形式：SOT23-5

LED燈驅動芯片SM4A00目前開發的方案主要應用領域：

低壓燈帶5V/12V/24V/36V

模組、軟燈帶

室內外裝飾、汽車裝飾
