筒燈LED驅動控制恒流ic方案高功率SM2318E替換RM9003
恒流驅動控制icSM2318E 是一款高功率因數 LED 線性恒流控制芯片，支持可控硅調光，
調光過程多段 LED 燈可實現同亮同滅，亮度均勻變化。
芯片內部集成維持電流電路，可控硅調光應用無需外部維持電流，進而提高系統效率和
LED 光效。
芯片具有過溫調節功能，提升系統應用可靠性。
線性恒流控制icSM2318E 是一款高功率因數 LED 線性恒流控制芯片，支持可控硅調光，
調光過程多段 LED 燈可實現同亮同滅，亮度均勻變化。芯片內部集成維持電流電路，可控
硅調光應用無需外部維持電流，進而提高系統效率和 LED 光效。芯片具有過溫調節功能，
提升系統應用可靠性。
SM2318E主要特點如下:
本司專利的恒流控制技術
OUT 端口輸出電流外置可調，范圍 5mA~120mA
芯片間輸出電流偏差<±4%
輸入電壓：120Vac/220Vac
PF >0.9
THD<15%
具有過溫調節功能
支持可控硅調光，可實現多段 LED

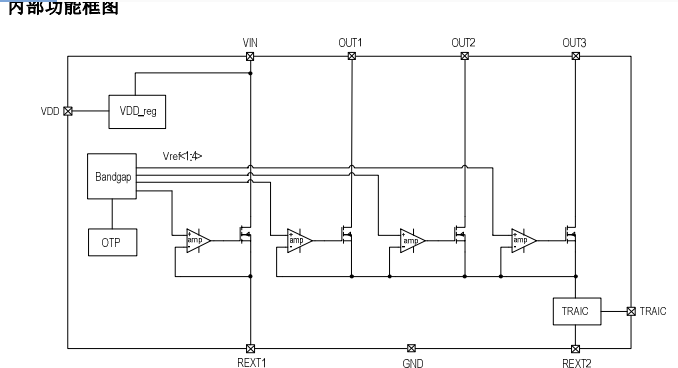

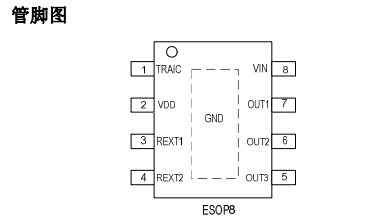

燈同亮同滅封裝形式：ESOP8
主要應用領域:
LED 恒流驅動
LED 球泡燈，吸頂燈
筒燈等燈具類產品
注 1：散熱表現與散熱片尺寸、PCB 厚度與層數息息相關。實際應用條件下的熱阻值會與
測試值存在一定差異，使用者可選擇適當?shù)姆庋b與 PCB 布局，以達到理想的散熱表現。注
注 2：電流負溫度補償起始點為芯片內部設定溫度 150°C。
注 3：芯片焊接到 2mm*2mm，厚度為 1mm 的鋁基板上。
輸出 LED 燈珠壓降及各段燈珠比例設計
SM2318E 系統若想獲得較佳的光效和較高的功率因數，建議 OUT 端口燈珠壓降比例依次
為 9:5:2，如果想獲得更高的光效，可適當調整各段燈珠比例。
?

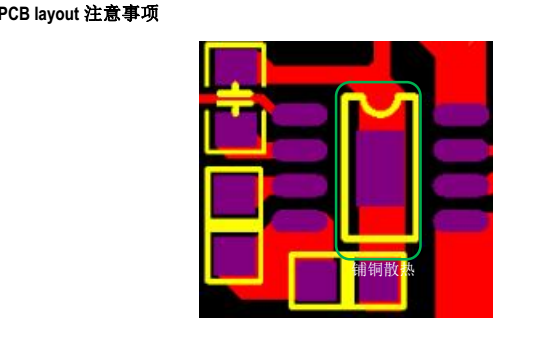

芯片散熱措施
SM2318E 芯片內部具有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需采用良
好的散熱處理，確保芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2318E 襯底的覆銅面積；
3）增大整個燈具的散熱底座 ；

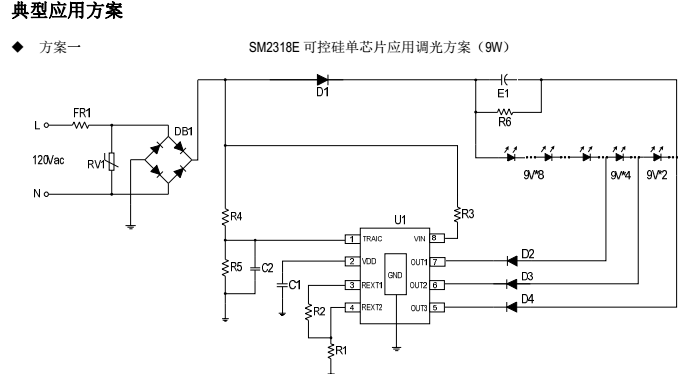

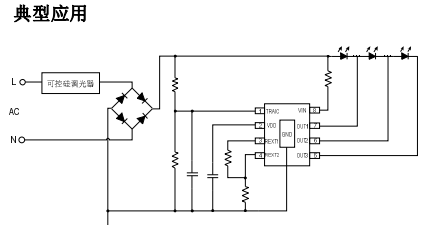

1.調節 R1，R2 電阻值改變系統輸出電流值。
2.根據不同可控硅調光器性能，可通過調節 R3 電阻值改變系統工作的泄放電流。
3.根據頻閃指數要求，可選擇是否加 E1 電容及 R6 電阻。
SM2318E 支持芯片并聯應用方案。若系統輸出功率過大
導致芯片溫度高時，可以采用多顆 SM2318E 芯片并聯使
用。
過溫調節功能
當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。
SM2318E 集成了溫度補償功能， 當芯片內部達到 150oC 過溫點時，芯片將會自動減小輸
出電流，以降低燈具內部溫度，提高系統可靠性。
