ZMK高效率恒流雙段調光調色溫SM2212EA替換亞成微RM芯片



LED線性恒流芯片SM2212EA 是一款可 2 段調節亮度/色溫的 LED 恒流驅動芯片。SM2212EALED電源芯片適用于 200Vac~240Vac 或 90Vac~130Vac 輸入電壓，恒流精度小于±4%。

當LED電源芯片SM2212EA 在2 段調節亮度應用中，可根據開啟關閉電源開關， 依次改變輸出電流的大小，從而改變 LED 燈的亮度，調節比例可以通過外接 REXT 電阻進行調整。







當LED電源芯片SM2212EA 在2 段調節色溫應用中，可根據開啟關閉電源開關， 依次改變兩路輸出端口開關狀態，實現兩路不同顏色 LED 燈的交替亮滅以實現調節色溫的目的，調節外接 REXT 電阻可對輸出功率進行調節。











LED線性恒流電源芯片SM2212EA 支持芯片并聯應用方案。如果SM2212EA若因輸出功率過大導致芯片溫度過高時，可以采用多顆 LED線性恒流芯片SM2212EA 芯片并聯的應用方案。





LED電源芯片SM2212EA 是可分段調光/調色溫 LED 恒流驅動控制電路，適用于 200V~240V AC 輸入電壓，恒流精度小于

±4%。

當 LED線性恒流芯片SM2212EA 在分段調節亮度應用中，可根據開啟關閉電源開關，依次改變輸出電流的大小，從而改變 LED

燈的亮度，調節比例可以通過外接REXT 電阻進行調整。









有需要聯系訂購的朋友請聯系鉦銘科電子4000336518或者聯系13802567304林先生







當SM2212EA在2段調節色溫應用中，可根據開啟關閉電源開關，

依次改變兩路輸出端口開關狀態，實現兩路不同顏色 LED燈的交替

亮滅以實現調節色溫的目的，調節外接  REXT電阻可對輸出功率進

行調節。



應用領域：



LED恒流驅動

T5/T8系列/LED日光燈管

LED球泡燈

LED吸頂燈

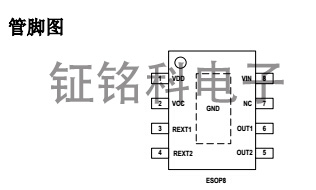

若無特殊說明，環境溫度為 25°C：芯片要焊接在有  200mm



銅箔散熱的 PCB板，銅箔厚度  35um。

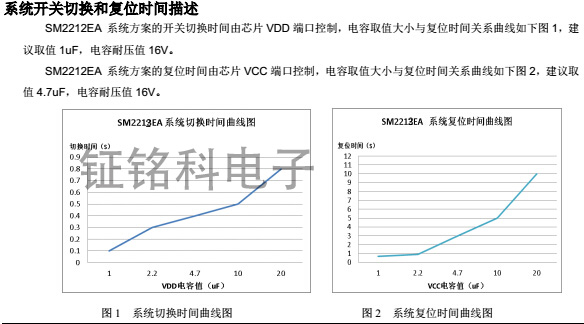

系統開關切換和復位時間描述

SM2212EA 系統方案的開關切換時間由芯片  VDD端口控制，電容取值大小與復位時間關系曲線如下圖 1，建

議取值 1uF，電容耐壓值 16V。

SM2212EA 系統方案的復位時間由芯片  VCC端口控制，電容取值大小與復位時間關系曲線如下圖 2，建議取

值 4.7uF，電容耐壓值 16V。

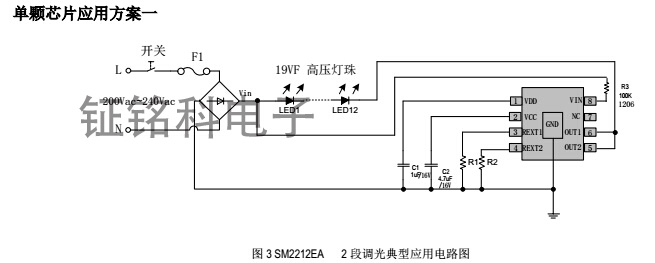

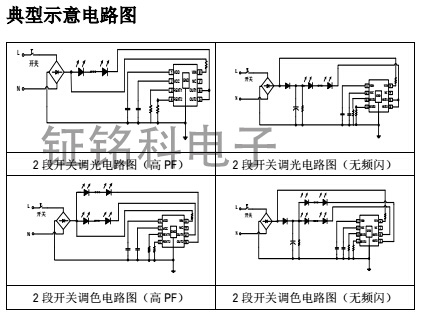

SM2212EA單顆芯片應用系統切換時間應用方案



R1=10Ω，R2=100Ω，當 0.3s<開關周期<3s：

開關第一次開啟時，輸出平均電流 IOUT=30mA；

開關第二次開啟時，輸出平均電流 IOUT=3mA；

調光比例為 100%，10%

當開關周期>3s，回復初始狀態，輸出平均電流 IOUT=30mA

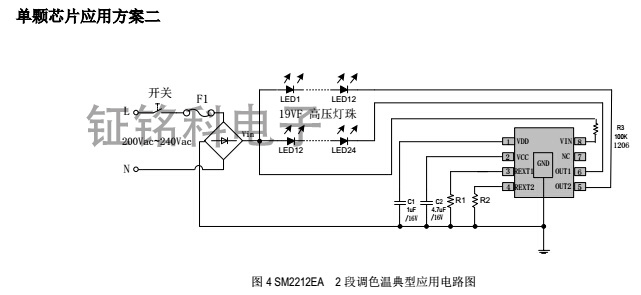

SM2212EA單顆芯片調色溫應用方案

R1=R2=10Ω，當 0.3s<開關周期<3s：

開關第一次開啟時，輸出平均電流 IOUT1=30mA。

開關第二次開啟時，輸出平均電流 IOUT2=30mA。

當開關周期>3s，回復初始狀態，輸出平均電流 IOUT1=30mA。





芯片并聯應用方案：



R1,R3,R5=10Ω，R2,R4,R6=100Ω，0.3s<開關周期<3s：

開關第一次開啟時，輸出平均電流 IOUT=90mA；

開關第二次開啟時，輸出平均電流 IOUT=9mA；

調光比例為 100%，10%

當開關周期>3s，回復初始狀態，輸出平均電流 IOUT=90mA。
