恒功率LED驅動芯片SM2510P高PF低THD投光燈方案替換CL
恒功率 LED 驅動芯片SM2510P 是一款高 PF、低 THD、恒功率 LED 驅動芯片。芯片采
用專利的分段導通控制模式，驅動外置 MOSFET，控制輸出電流跟隨線網電壓變化得到
平滑的正弦波電流，使得系統具有較高的 PF和較低的 THD，電路簡單，成本低。芯片
通過 REXT 端口電阻設置輸入功率，且在輸入電壓變化時，可自適應調節，維持輸入功
率基本恒定。芯片可通過 DIM 端口實現 PWM 調光功能。芯片內置上電欠壓保護、內置
過溫保護功能，同時，芯片可通過外置 RNTC 電阻設置溫度調節起始點。
恒功率 LED 驅動芯片SM2510P特點
VIN 輸入電壓：8-650V
輸入電壓：120Vac/220Vac
PF>0.9
THD<10%
可選的 3、4 或 5 段式應用
輸入線電壓補償
具有輸入欠壓保護功能
具有過溫調節功能
支持外圍調節過溫點

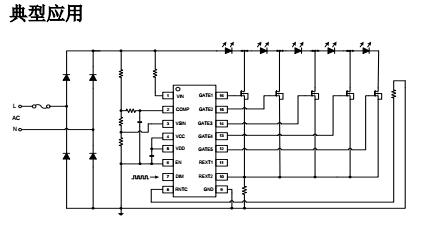

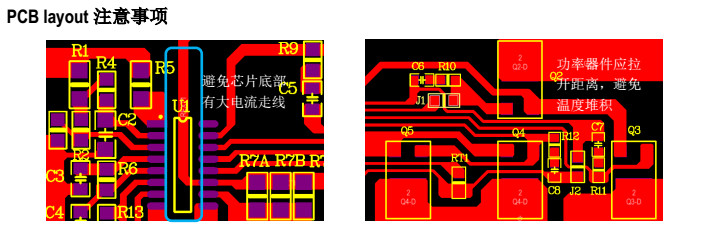

芯片可與 LED 共用 PCB 板

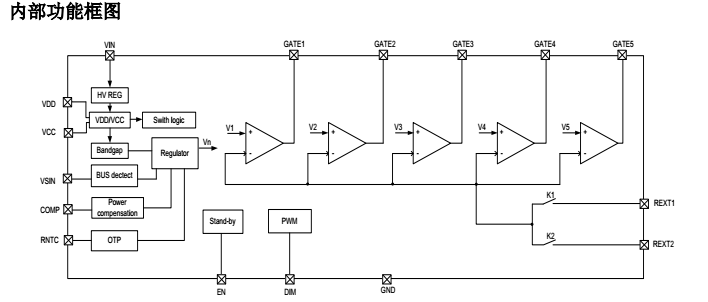

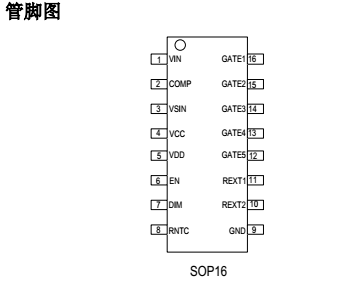

封裝形式：SOP16
恒功率 LED 驅動芯片SM2510P
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損
壞。在極限參數范圍內工作，器件功能正常， 但并不完全保證滿足個別性能指標。
注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試
驗板上測量。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定
的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的
那個值。
恒功率 LED 驅動芯片SM2510P
注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的
直流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值
合理反映了器件性能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證
注 6：當 RNTC 腳位懸空時，電流負溫度補償起始點為芯片內部設定溫度 115°C。
恒功率 LED 驅動芯片SM2510P功能表述
SM2510P 是一款高 PF、低 THD、恒功率 LED 驅動芯片。芯片采用專利的分段導通控
制模式，驅動外置 MOSFET， 控制輸出電流跟隨線網電壓變化得到平滑的正弦波電流，
使得系統具有較高的 PF 和較低的 THD，電路簡單，成本低。芯片通過 REXT 端口電阻
設置輸入功率，且在輸入電壓變化時，可自適應調節，維持輸入功率基本恒定。
芯片可通過 DIM 端口實現 PWM 調光功能；芯片內置上電欠壓保護、內置過溫保護功能
，同時，芯片可通過外置 RNTC 電阻設置溫度調節起始點。
?
恒功率 LED 驅動芯片SM2510P啟動輸出
系統上電，輸入有電壓后，對 VDD 端口電容進行充電，當 VDD 端口電壓達到內部啟動
閾值后 IC 會判斷 COMP
端口電壓，當 COMP 端口電壓也大于 COMP 的判斷閾值后芯片正常啟動輸出。
?
恒功率 LED 驅動芯片SM2510P輸出電流
芯片通過 VSIN 和 COMP 端口檢測線網電壓，實現輸入電壓變化時，輸入功率基本保持
不變；同時，芯片內部箝位 REXT 端口最大電壓，防止電流峰值過大對 LED 燈和
MOSFET 造成損傷。
恒功率 LED 驅動芯片SM2510P過溫調節功能
當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。
SM2510P 集成了溫度補償功能， 當芯片內部達到 115oC 過溫點時，將會自動減小輸出
電流，以降低燈具內部溫度，提高系統可靠性，同時，芯片也可通過 RNTC 端口電阻設
置溫度保護點。
恒功率 LED 驅動芯片SM2510P RNTC 調節功能
當系統外圍器件溫度過高時，可通過 NTC 電阻檢測溫度過高器件，反饋到 RNTC 引腳
，進行溫度調節，提高系統應用可靠性

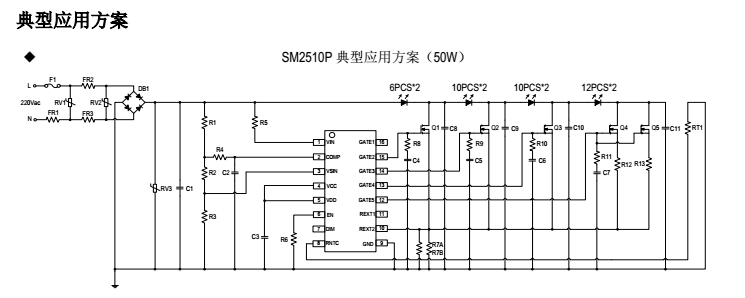

恒功率 LED 驅動芯片SM2510P應用領域
投光燈
工礦燈
燈具類 LED
