線網電壓補償?shù)碾p通道LED線性恒流ICSM2396EK替換長運通方案
可控硅檢測、線網電壓補償?shù)碾p通道LED線性恒流控制ICSM2396EK是一款高效帶可控硅
檢測、線網電壓補償?shù)碾p通道LED線性恒流控制芯片，該芯片使用本司專利的恒流和恒
功率控制技術，通過檢測 VT端口電壓控制輸出電流，從而使得在輸入電壓變化時，輸
入功率基本保持不變；同時，通過檢測 TRIAC端口電壓控制輸出電流，從而使得在無可
控硅接入系統時，關閉 TRIAC端口，在有可控硅接入系統時，正常開啟 TRIAC端口。
芯片具有過溫調節功能，當芯片溫度過高，減小輸出電流，提
高系統應用可靠性。
線性恒流控制ICSM2396EK：
本司專利的恒流控制技術

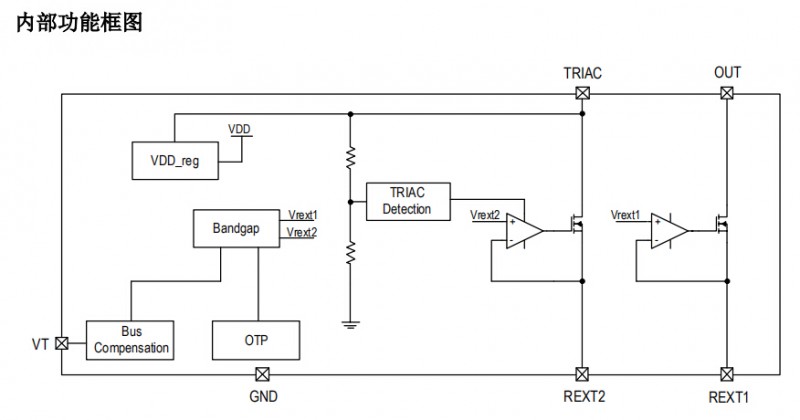

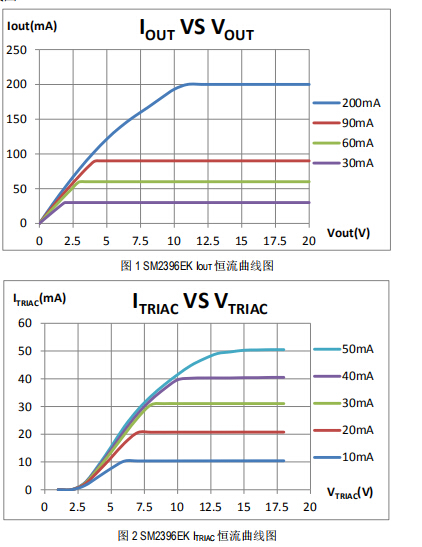

OUT端口輸出電流外置可調，最大電流可達 260mA
TRIAC端口輸出電流外置可調，
最大電流可達 50mA
芯片間輸出電流偏差<±5%
線性恒流控制ICSM2396EK：
輸入電壓：120Vac/220Vac
內置線網電壓補償
內置可控硅在線檢測
支持可控硅調光應用
具有過溫調節功能
芯片可與 LED共用PCB板

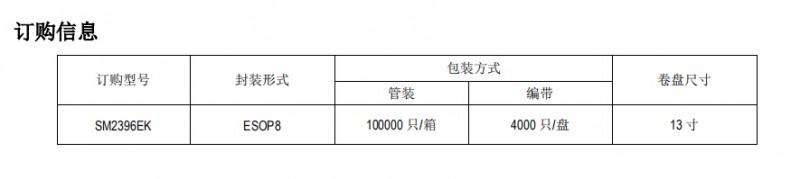

封裝形式：ESOP8

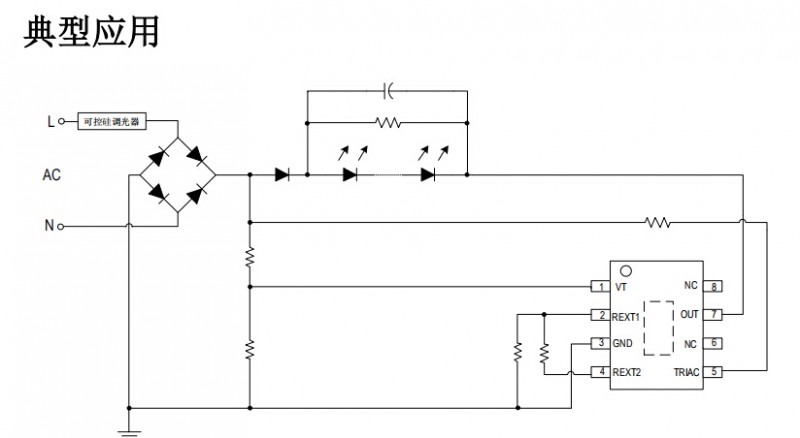

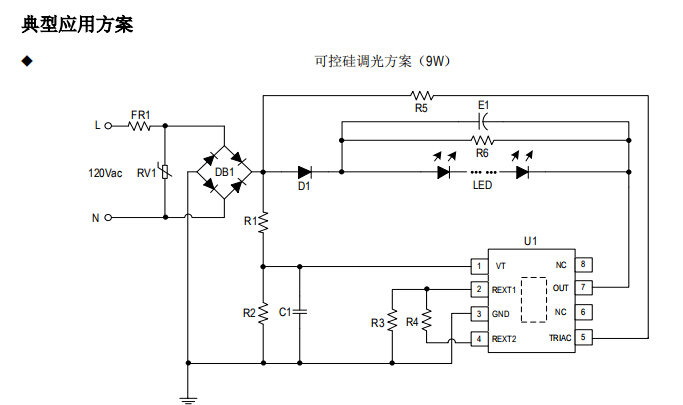

線性恒流控制ICSM2396EK應用領域
燈絲燈，LED球泡燈
筒燈
線性恒流控制ICSM2396EK

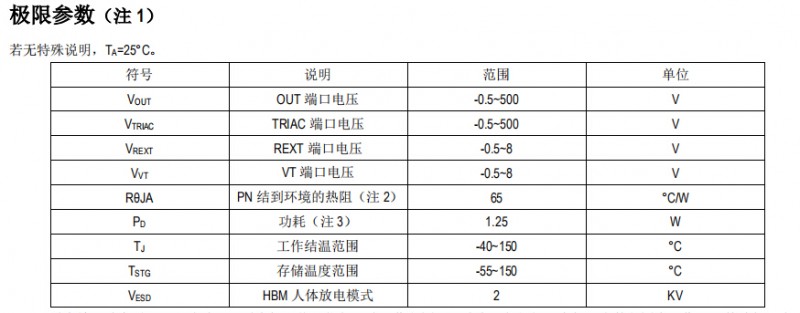

注1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損
壞。在極限參數范圍內工作，器件功能正常，
但并不完全保證滿足個別性能指標。
注 2：RθJA在 TA=25°C自然對流下根據 JEDEC JESD51熱測量標準在單層導熱試驗
板上測量。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA和環境溫度 TA所決定
的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA或是極限范
圍給出的數值中比較低的那個值。
線性恒流控制ICSM2396EK

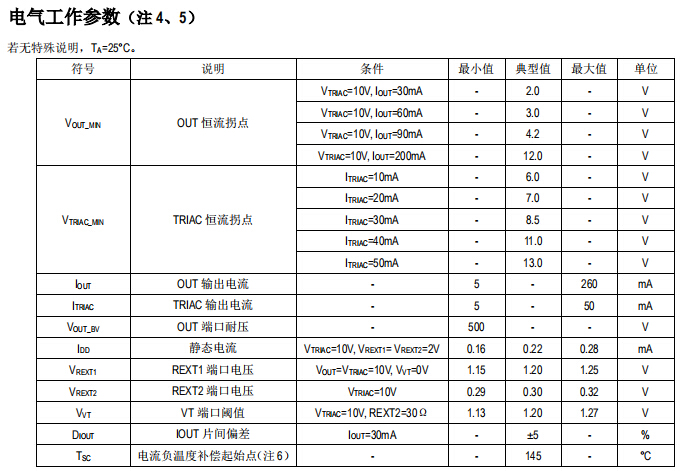

注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下
的直流和交流電參數。對于未給定上下限值的參
數，該規范不予保證其精度，但其典型值合理反映了器件性能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證
。
注 6：電流負溫度補償起始點為芯片內部設定溫度 145°C。
線性恒流控制ICSM2396EK：
是一款高效帶可控硅檢測、線網電壓補償?shù)碾p通道 LED線性恒流控制芯片，該芯片使
用本司專利的
恒流和恒功率控制技術，通過檢測 VT端口電壓控制輸出電流，從而使得在輸入電壓變
化時，輸入功率基本保持不
變；同時，通過檢測 TRIAC端口電壓控制輸出電流，從而使得在無可控硅接入系統時，
關閉 TRIAC端口，在有可控
硅接入系統時，正常開啟 TRIAC端口。
芯片具有過溫調節功能，當芯片溫度過高，減小輸出電流，提高系統應用可靠性。
線性恒流控制ICSM2396EK
輸入線電壓補償
SM2396EK通過 VT端口檢測輸入電壓的變化，當輸入電壓升高時，減小輸入電流；當輸
入電壓降低時，增大輸
入電流，故可使系統輸入功率不隨輸入線網電壓的波動而變化，基本保持恒定。
通過 VT端口電壓設定來獲取較好的恒功率效果，例如：若想 108Vac-132Vac恒功率
效果好，可在 108Vac時設定
VT端口為 1.2V，若想 120Vac-132Vac恒功率效果好，可在 120Vac時設定 VT端
口為 1.2V.
線性恒流控制ICSM2396EK
芯片散熱處理
SM2396EK芯片內部具有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需采用
良好的散熱處理，確
保芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2396EK襯底的覆銅面積；
3）增大整個燈具的散熱底座

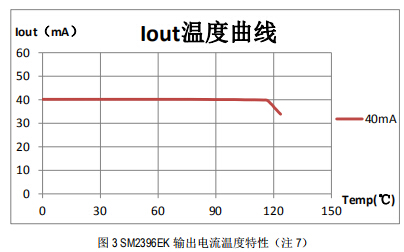

線性恒流控制ICSM2396EK過溫調節功能：
當 LED燈具內部溫度過高，會引起 LED燈出現嚴重的光衰，降低 LED使用壽命。
SM2396EK集成了溫度補償功
能，當芯片內部達到 145oC過溫點時，將會自動減小輸出電流，以降低燈具內部溫度，
提高系統可靠性。
