高性能的原邊反饋控制功率開關芯片SM7525功率兼容方案應用設計方案
概述
高性能的原邊反饋控制功率開關芯片SM7525 是應用于離線式小功率 AC/DC 開關電源的
高性能的原邊反饋控制功率開關芯片，在全電壓輸入范圍內實現高精度恒流輸出，精度
小于±5%，無需環路補償，并可使系統節省光耦，TL431 以及變壓器輔助繞組等元件，
降低成本。
芯片內部集成了逐周期峰值電流限制，F(xiàn)B 過壓保護，輸出開/短路保護和開機軟啟動等
保護功能，以提高系統的可靠性。
高性能的原邊反饋控制功率開關芯片SM7525特點
?拓?fù)浣Y(jié)構支持：反激及低成本
BUCK-Boost
?采用 730V 單芯片集成工藝
?寬電壓 85Vac~265Vac 輸入電壓范圍內恒流精度小于±5%
?全電壓范圍內兼容 1~5W
?專利無需輔助繞組的原邊
反饋控制技術可使系統節省光耦、431 等元件
?無需環路補償
?內置前沿消隱電路(LEB)
?逐周期峰值電流比較
?輸出開/短路保護
?內置開機軟啟動
?內置 FB 過壓保護及短路保護等功能

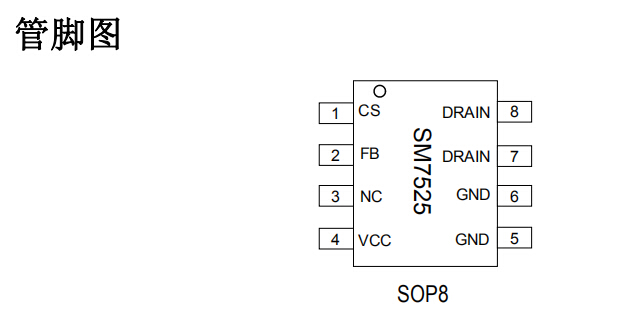

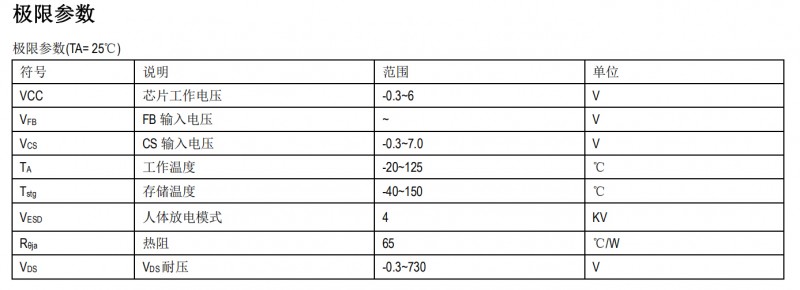

?封裝形式：SOP8

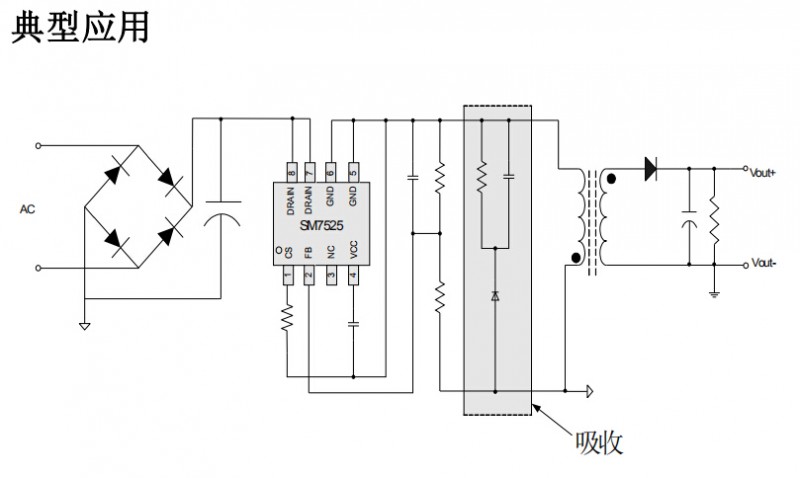

高性能的原邊反饋控制功率開關芯片SM7525應用領域
?LED 照明驅動
高性能的原邊反饋控制功率開關芯片SM7525功能表述
?
SM7525 芯片是應用于離線式小功率 AC/DC 開關電源的高性能原邊反饋控制功率開關芯
片，全電壓輸入范圍內，恒流輸出精度小于±5%。SM7525 芯片通過原邊采樣的方式來
控制系統的輸出，內部集成高壓工藝，節省光耦和 TL431 等元件。芯片內部集成了逐
周期峰值電流限制，F(xiàn)B 過壓保護，輸出開/短路保護和開機軟啟動等保護功能，以提高
系統的可靠性。
高性能的原邊反饋控制功率開關芯片SM7525啟動和控制
SM7525 芯片內部集成高壓功率開關，通過高壓啟動，省掉傳統電路的外部啟動電阻，
以及輔助繞組的供電電路，極大的降低了系統成本。

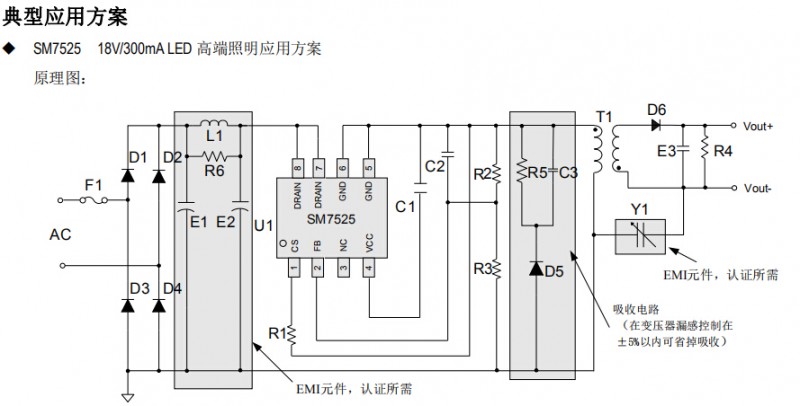

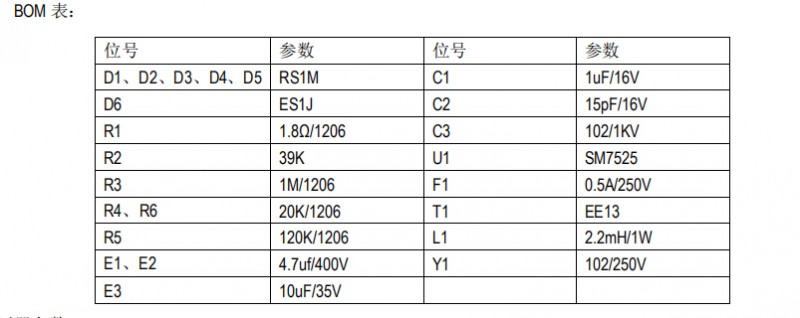

工作原理
SM7525 芯片要實現原邊高精度的恒流控制，反激電源應用系統必須工作在不連續模式
(DCM)下。芯片通過檢測原邊輔助繞組的反激電壓，來控制輸出電流電壓。輸出電流僅
由變壓器的匝比及峰值電流控制：
高性能的原邊反饋控制功率開關芯片SM7525工作頻率
SM7525 芯片開關頻率由負載大小來控制，不需要外接頻率設置元件（最大開關頻率要
小于 65K）。在不連
續模式的反激電源中，最大輸出功率==
其中 LP 為原邊繞組電感量，IP 為原邊繞組峰值電流。由公式 3 可知，原邊繞組電感
量的改變會導致最大輸出功率和恒流模式下輸出的恒流電流的變化。為了補償原邊電感
量變化，芯片內部環路將開關頻率鎖定，鎖定的開關頻率可表示為：
高性能的原邊反饋控制功率開關芯片SM7525：
因?yàn)橄艜r間 TDEMAG 和電感量成反比， 通過頻率鎖定，LP 和 FSW 的乘積保持不變
。所以最大輸出功率和恒流模式下的恒流電流不會隨原邊電感量變化。SM7525 芯片能
最大補償電感量±10%的變化。
?
高性能的原邊反饋控制功率開關芯片SM7525電流檢測和LEB
SM7525 芯片通過 CS 端檢測外置檢測電阻上的電壓控制功率開關管的動作，從而實現
對變壓器原邊電流控制，提供逐周期峰值電流限制。開關電流通過外接的檢測電阻輸入
芯片 CS 腳。
為了消除高壓功率管在開啟瞬間產生的尖峰造成的干擾，內置前沿消隱電路，避免芯片
在功率管開啟瞬間產生誤動作，這樣就可以省去外圍 RC 濾波電路，節約系統成本。
高性能的原邊反饋控制功率開關芯片SM7525保護控制
SM7525 芯片完善的各種保護功能提高了電源系統的可靠性，包括：逐周期峰值電流限
制，輸出短路保護，
FB 過壓保護，軟啟動控制等。
IC 的 5、6 腳需要鋪銅散熱，即頂層與底層均需要鋪銅，以降低芯片的溫度及提高系
統的性能。
DRAIN 腳布線時到變壓器的環路距離盡量短，環路面積要小，不能采用大面積鋪銅。
FB 腳布線時，一定要遠離高壓環路，間距≥1mm 以免受到干擾。
