LED恒流驅動控制芯片是用于控制和驅動LED（發光二極管）的電子芯片，其核心功能是確保LED穩定的工作電流，以提供一致的亮度和色彩。以下是關于LED恒流驅動控制芯片的主要特點和功能的詳細解析：

1. 恒流源特性：
• LED恒流驅動控制芯片內部集成了恒流源電路，能夠穩定地為LED提供電流。這意味著LED的亮度不會因電源或環境的變化而受到影響，確保了一致的光照效果。
2. 電源管理：
• 芯片通常具有寬輸入電壓范圍，能夠適應不同的電源供應電壓。例如，芯片可以處理從數伏到數十伏不等的電源電壓，這使得其能在廣泛的應用中使用。

• 同時，電源管理功能還包括對電源電壓的穩定和過壓保護，確保LED和驅動芯片在異常電壓條件下不會受損。




3. 調光功能：
• 一些先進的LED恒流驅動控制芯片支持PWM（脈沖寬度調制）調光功能。通過調整PWM信號的占空比，可以實現對LED亮度的精確控制，為燈光場景提供豐富的調光和效果控制選項。
4. 保護功能：
• 過流保護：當輸出電流超過預設值時，芯片會自動降低輸出電流或關閉輸出，以防止LED燈具受損。
• 過溫保護：內置溫度傳感器監測LED和芯片的溫度，當溫度過高時，芯片會自動降低輸出電流或關閉輸出，以防止過熱損壞。
• 短路和開路保護：當檢測到LED燈具的短路或開路情況時，芯片會采取相應的保護措施，確保系統的穩定運行。
• 為了保護LED燈具和驅動芯片，LED恒流驅動控制芯片通常具有多種保護功能，如：
5. 控制接口：
• LED恒流驅動控制芯片通常具有多種控制接口，如數字接口（如I2C、SPI等）或模擬接口（如DAC、ADC等），以便于與其他控制器或系統進行通信和控制。
• 這些接口可以用于輸入電流控制、PWM信號輸入、串行通信等功能，為LED燈具的智能化控制提供了可能。

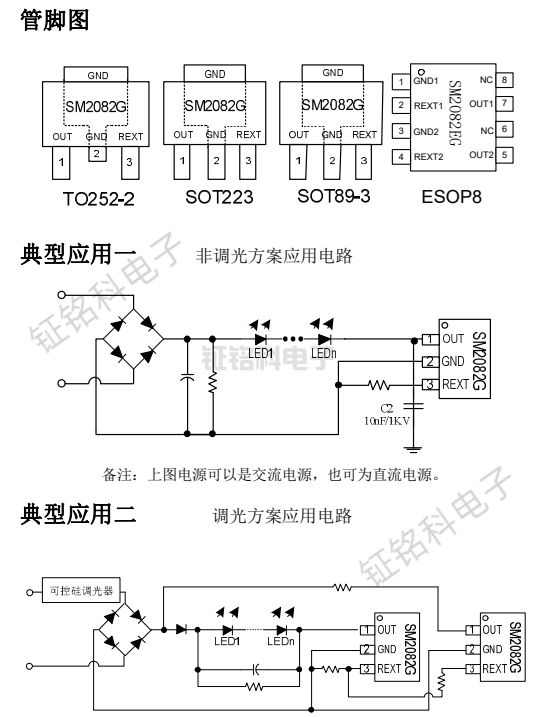

SM2082G 是一款高性能的單通道LED恒流驅動控制芯片，它采用了公司特有的恒流設定和控制技術，為LED照明、指示和裝飾應用提供了穩定、可靠的驅動方案。

主要特點

1. 恒流設定與控制：
• SM2082G 利用外接的 Rext 電阻來設置輸出電流，范圍從 5mA 到 60mA，使得用戶能夠根據不同的LED燈具和應用場景來靈活調整輸出電流。
• 輸出電流不隨芯片 OUT 端口電壓的變化而變化，保證了恒流性能的穩定性和可靠性。
2. 系統結構簡單：
• SM2082G 的外圍元件極少，系統結構簡單，降低了設計難度和成本。
• 封裝形式多樣，便于在電路板上進行布局和安裝。
3. 成本效益：
• 由于系統結構簡單且外圍元件少，SM2082G 的整體方案成本較低，適合大規模生產和應用。
4. 性能穩定：
• 恒流設定和控制技術確保了LED燈具的穩定工作，避免了因電流波動導致的亮度不均和損壞問題。
• 芯片內部具有過熱保護功能，當溫度超過一定閾值時，輸出電流會逐漸降低，保護芯片免受過熱損壞。
