MW245BC是一款專用于LED全彩顯示屏和其他消費類電子產品的三態輸出八路信號收發器。這款高速CMOS器件的引腳設計兼容低功耗肖特基TTL（LSTTL）系列，意味著它可以與這種系列的邏輯電路無縫集成。

以下是關于MW245BC的一些關鍵特性和功能：

1. 雙向三態輸出：器件支持雙向數據傳輸，即數據可以在兩個方向（A到B或B到A）上流動。
2. 控制端：
• DIR（數據流向控制端）：當DIR為高電平時，數據從A流向B；當DIR為低電平時，數據從B流向A。
• OE（輸出狀態控制端）：當OE為高電平時，輸出為高阻態（不驅動輸出，呈高阻抗狀態）；當OE為低電平時，數據正常傳輸。
3. 八線雙向收發器：該器件包含八個獨立的通道，每個通道都可以獨立控制數據的流向和輸出狀態。
4. ESD HBM：>4KV：表示該器件具有大于4KV的人體模型（HBM）靜電放電（ESD）保護能力，增加了器件的可靠性和耐用性。

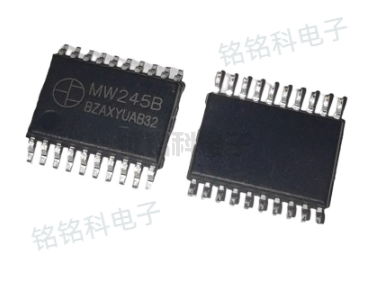

5. 封裝形式：TSSOP20：這是一種小型的表面貼裝封裝，有助于在緊湊的電子產品設計中使用這款收發器。




在LED全彩顯示屏的應用中，MW245BC可能用于驅動和控制顯示屏上的LED像素，特別是在需要雙向通信和靈活控制數據流向的場合。此外，由于其低功耗和高速性能，它也可能在其他消費類電子產品中找到應用，如智能手機、平板電腦、電視等。
