SM15016R和SM15016S這兩款PWM驅動芯片在功能上有許多相似之處，但它們在通信協議上存在顯著的區別。以下是兩者之間的主要差異和共同點：

主要差異：通信協議

1. SM15016R（單線歸零碼SID）：

   - 采用歸零碼（Return-to-Zero, RZ）協議進行通信。歸零碼是一種數字信號編碼方式，在每個時鐘周期內，信號電平都會返回到零電平。

   - 速率固定為800Kbps。

   - 適用于需要單線通信的場合，但通信效率可能受到一定限制。

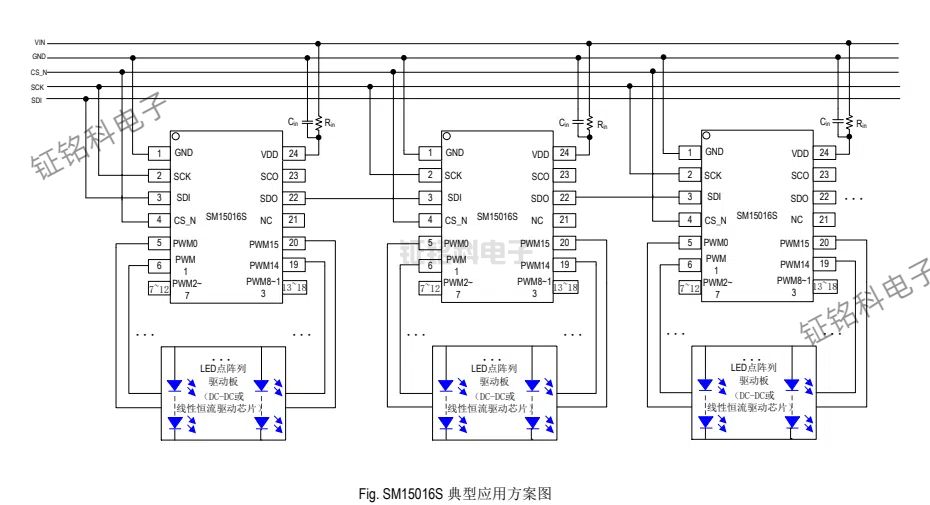

2. SM15016S（SPI協議）：

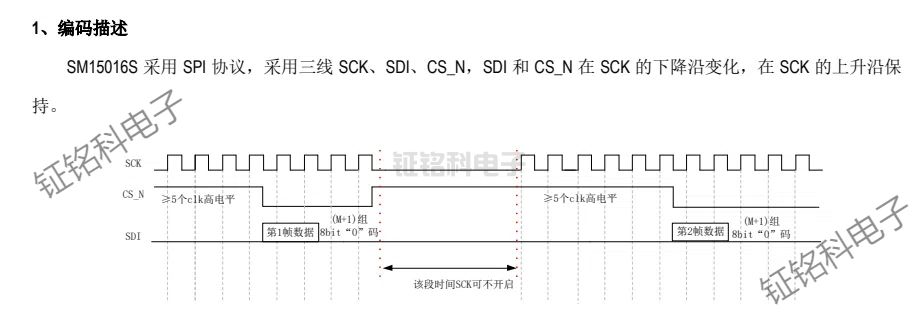

   - 采用SPI（Serial Peripheral Interface）協議進行通信。SPI是一種同步串行通信協議，通常用于短距離通信，具有高速、全雙工的特點。

   - 相比單線歸零碼，SPI協議可以提供更高的通信速率和更靈活的通信方式。

   - 適用于需要高速、多線通信的場合。

共同點：

1. 輸出端口和電流選擇：

   - 兩者都提供16個CMOS輸出端口。

   - 根據應用負載和EMC需求，輸出電流均可選23mA或45mA。

2. PWM頻率：

   - 兩者的PWM頻率都高達**KHz（此處**為占位符，具體頻率值未給出，但兩者應該相同或相近）。

   - 高頻率的PWM信號可以有效解決拍照或攝像時的畫面“頻閃”問題。

3. 低灰平滑漸變功能：

   - 兩者都具備低灰平滑漸變功能，可以實現燈具低灰漸變顯示效果更平滑。

4. PWM最大占空比系數調節：

   - 兩者都內置了PWM最大占空比系數調節功能，無需變更硬件方案即可調節燈具最高亮度。

綜上所述，SM15016R和SM15016S在功能上相似，但通信協議上的不同使得它們適用于不同的應用場景。SM15016R適用于需要單線通信且速率要求不高的場合，而SM15016S則更適合需要高速、多線通信的場合。
