SM4A00TS

概述

SM4A00TS是高性價比、支持PWM調光的單通道LED恒流驅動

芯片，具有寬電壓范圍輸入、低閾值電壓開啟特點，解決因電

源電壓衰減造成的LED燈帶亮度不一致問題。

SM4A00TS內置內部電源啟動模塊、電壓基準模塊、輸出電

流設置和驅動模塊。

SM4A00TS提供寬的恒定電流范圍15mA~60mA通過外置電阻可

調。芯片輸出電流精度高、且恒流值不隨OUT端口電壓波動而變

化。同時芯片輸出電流具有負溫度特性，來保護LED不受極端電

壓和電流的熱控制，提高實際應用的可靠性。

SM4A00TS是一款即插即亮的產品，外圍極為簡單、可做級

聯應用、擴流應用及并聯應用，應用極為靈活。

特點

? 輸入電源電壓：2~40Vdc

? 輸出電流：通過電阻可調15mA~60mA

? OUT 端口耐壓：40V ? 輸出電流精度：± 5% ? 恒流拐點電壓低

? 輸出電流負溫度特性

? 支持 PWM 調光

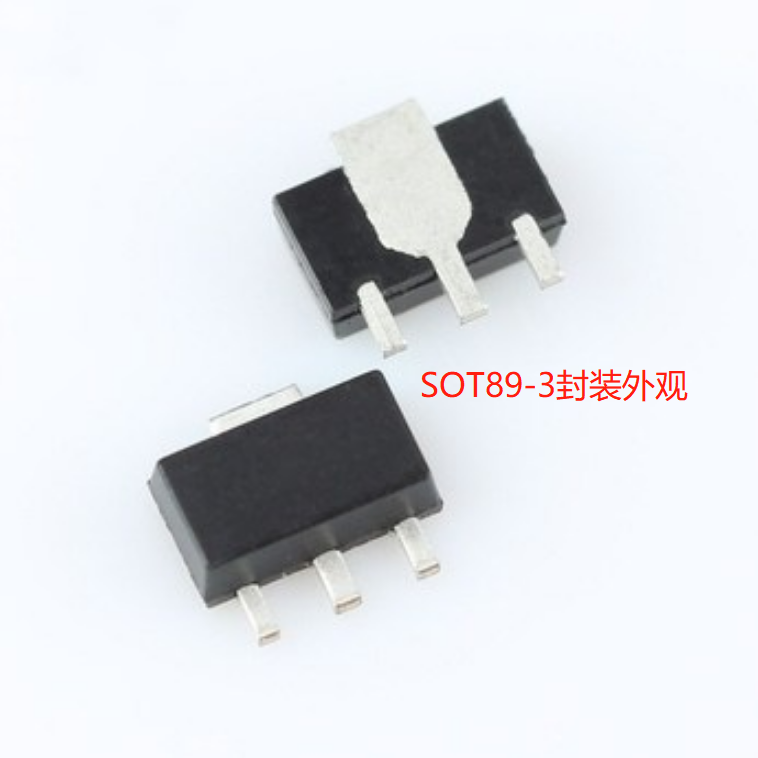

? 線路簡單、應用靈活，成本低 ? 封裝形式：SOT89-3

應用領域

? 模組、軟燈帶

? 室內外裝飾、汽車裝飾
