SM4A00T

SM4A00T概述

SM4A00T系列產品是高性價比、支持PWM調光的單通道LED

恒流驅動芯片，具有寬電壓范圍輸入、低閾值電壓開啟特點，

解決因電源電壓線損衰減造成的LED燈帶亮度不一致問題。

SM4A00T系列內置內部電源啟動模塊、電壓基準模塊、輸

出電流設置和驅動模塊。

其中SM4A00T輸出電流默認20mA、也可通過外置REXT電阻

調至20~120mA。芯片輸出電流精度高、且恒流值不隨OUT

端口電壓波動而變化。同時芯片輸出電流具有負溫度特性，

來保護LED不受極端電壓和電流的熱控制，提高實際應用的

可靠性。

SM4A00T系列是一款即插即亮的產品，外圍極為簡單、可

做級聯應用、擴流應用及并聯應用，應用極為靈活。

特點

? 輸入電源電壓：2~40Vdc

? SM4A00T輸出電流：

    REXT 懸空，IOUT=20mA；

    REXT 外接電阻，IOUT=20~120mA 可調

? OUT 端口耐壓：40V ? 輸出電流精度：± 5% ? 恒流拐點電壓低

? 輸出電流負溫度特性

? 支持 PWM 調光

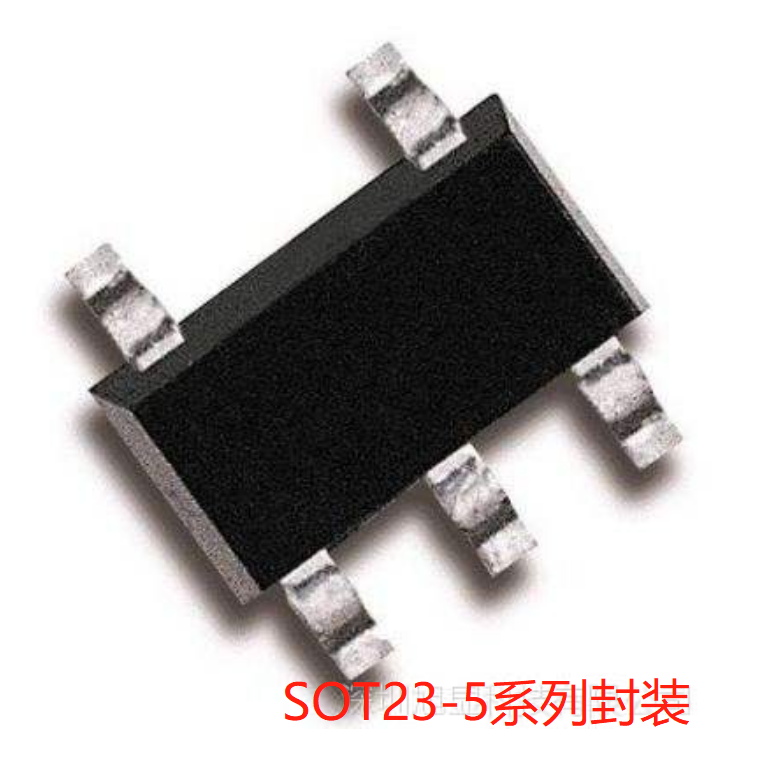

? 線路簡單、應用靈活，成本低 ? 封裝形式：SOT23-5、

應用領域

? 模組、軟燈帶

? 室內外裝飾、汽車裝飾
