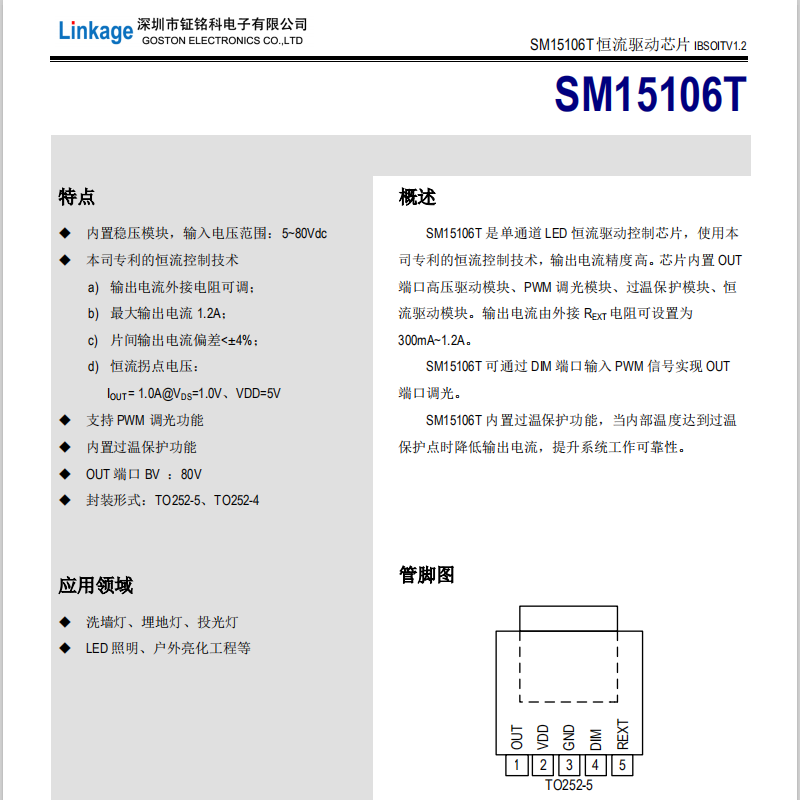

SM15106T單通道LED恒流驅動控制芯片

概述

SM15106T 是單通道 LED 恒流驅動控制芯片，使用本

司專利的恒流控制技術，輸出電流精度高。芯片內置 OUT

端口高壓驅動模塊、PWM 調光模塊、過溫保護模塊、恒 流驅動模塊。輸出電流由外接 REXT電阻可設置為

300mA~1.2A。

SM15106T 可通過 DIM 端口輸入 PWM 信號實現 OUT

端口調光。

SM15106T 內置過溫保護功能，當內部溫度達到過溫

保護點時降低輸出電流，提升系統工作可靠性。

特點

? 內置穩壓模塊，輸入電壓范圍：5~80Vdc

? 本司專利的恒流控制技術

a) 輸出電流外接電阻可調；

b) 最大輸出電流 1.2A；

c) 片間輸出電流偏差<± 4%；

d) 恒流拐點電壓： IOUT = 1.0A@VDS=1.0V、VDD=5V

? 支持 PWM 調光功能

? 內置過溫保護功能

? OUT 端口 BV ：80V

? 封裝形式：TO252-5、TO252-4

應用領域

? 洗墻燈、埋地?zé)?、投光?/p>

? LED 照明、戶外亮化工程等
