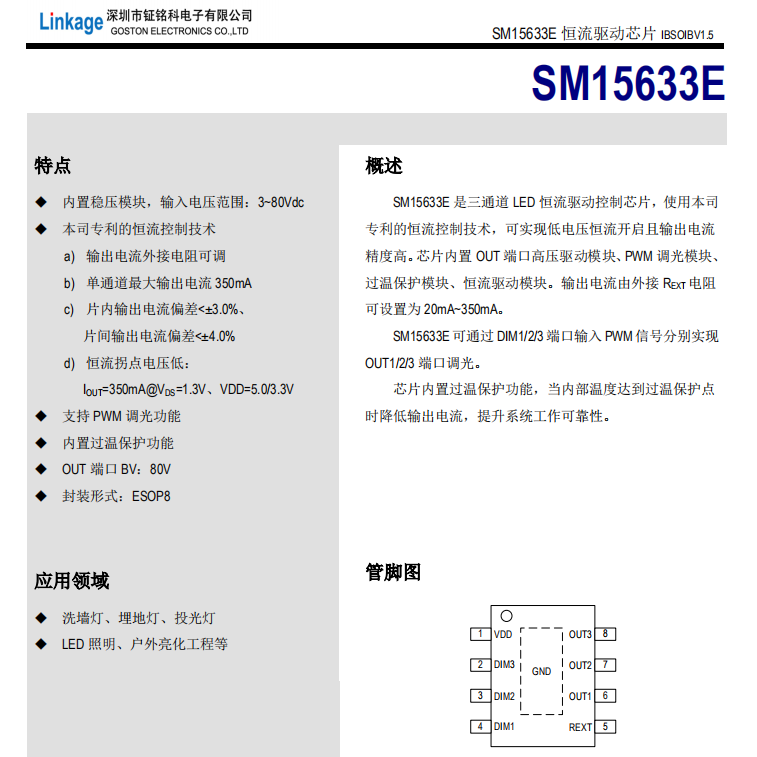

SM15633E三通道LED驅動控制芯片

SM15633E概述

SM15633E 是三通道 LED 恒流驅動控制芯片，使用本司

專利的恒流控制技術，可實現低電壓恒流開啟且輸出電流

精度高。芯片內置 OUT 端口高壓驅動模塊、PWM 調光模塊、

過溫保護模塊、恒流驅動模塊。輸出電流由外接 REXT 電阻

可設置為 20mA~350mA。

SM15633E 可通過 DIM1/2/3 端口輸入 PWM 信號分別實現

OUT1/2/3 端口調光。

芯片內置過溫保護功能，當內部溫度達到過溫保護點

時降低輸出電流，提升系統工作可靠性。

特點

? 內置穩壓模塊，輸入電壓范圍：3~80Vdc

? 本司專利的恒流控制技術

a) 輸出電流外接電阻可調

b) 單通道最大輸出電流 350mA

c) 片內輸出電流偏差<± 3.0%、 片間輸出電流偏差<± 4.0%

d) 恒流拐點電壓低：

IOUT=350mA@VDS=1.3V、VDD=5.0/3.3V ? 支持 PWM 調光功能

? 內置過溫保護功能

? OUT 端口 BV：80V

? 封裝形式：ESOP8

應用領域

? 洗墻燈、埋地?zé)?、投光?/p>

? LED 照明、戶外亮化工程等
