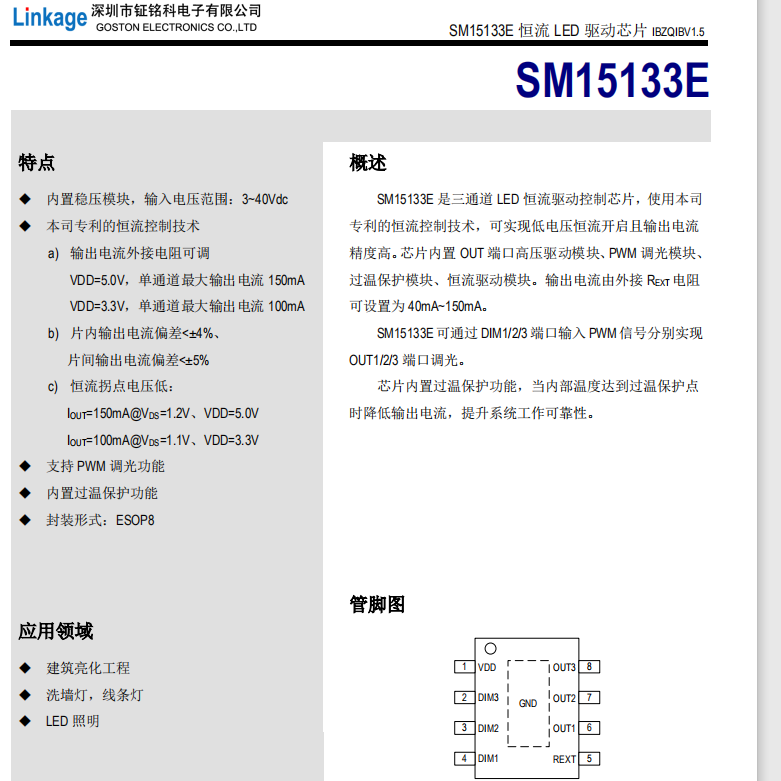

SM15133E三通道LED驅動控制芯片

概述

SM15133E 是三通道 LED 恒流驅動控制芯片，使用本司

專利的恒流控制技術，可實現低電壓恒流開啟且輸出電流

精度高。芯片內置 OUT 端口高壓驅動模塊、PWM 調光模塊、

過溫保護模塊、恒流驅動模塊。輸出電流由外接 REXT 電阻

可設置為 40mA~150mA。

SM15133E 可通過 DIM1/2/3 端口輸入 PWM 信號分別實現

OUT1/2/3 端口調光。

芯片內置過溫保護功能，當內部溫度達到過溫保護點

時降低輸出電流，提升系統工作可靠性。

特點

? 內置穩壓模塊，輸入電壓范圍：3~40Vdc

? 本司專利的恒流控制技術

a) 輸出電流外接電阻可調

VDD=5.0V，單通道最大輸出電流 150mA

VDD=3.3V，單通道最大輸出電流 100mA

b) 片內輸出電流偏差<± 4%、 片間輸出電流偏差<± 5%

c) 恒流拐點電壓低：

IOUT=150mA@VDS=1.2V、VDD=5.0V IOUT=100mA@VDS=1.1V、VDD=3.3V

? 支持 PWM 調光功能

? 內置過溫保護功能

? 封裝形式：ESOP8

應用領域

? 建筑亮化工程

? 洗墻燈，線條燈

? LED 照明
